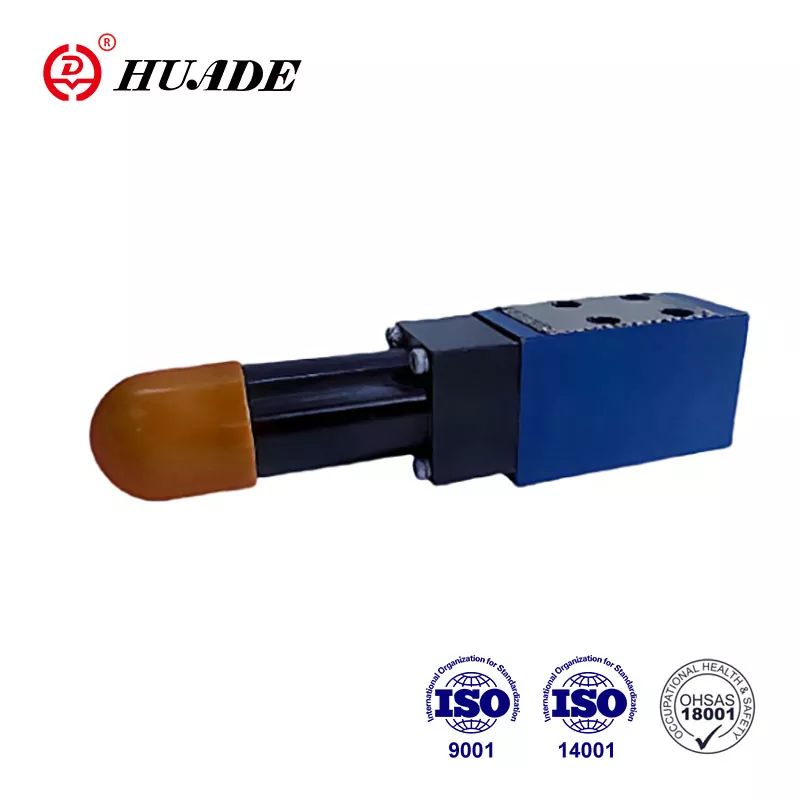

圧力シーケンスバルブ DZ 5 DP

Huafilter は Huade® 圧力シーケンスバルブ DZ 5 DP の供給を専門としています。 1979 年に中国とドイツ政府間の戦略的パートナーシップを通じて設立された Huade Hydraulic は、レックスロスの最先端技術を取り入れています。 Huade® 圧力シーケンスバルブは国際規格に準拠しています。高品質かつ低価格のよく知られた製品と競争力があります。 Huade Hydraulic の正規代理店として、当社はお客様に高品質で低コストの製品を提供することを目指しています。当社には経験豊富なエンジニアがおり、タイムリーな技術サポートを提供できます。

お問い合わせを送信

製品説明

圧力シーケンスバルブ DZ 5 DP は、設定圧力でオイルを 2 番目のシステムに導くために使用されます。

Rexroth の高度な技術の導入により、Huade® 油圧バルブは性能と品質において Rexroth と互換性があります。価格はよりリーズナブルです。この工場には、製品の優れた性能を保証するために、世界中から集められた高度な生産設備と厳格なテストシステムが備えられています。

圧力シーケンスバルブ DZ 5 DP の製品パラメータ

技術データ
入口圧力、ポート P、B (X） (MPa)	210まで。逆止弁なし、最大 31.5
出口圧力Aポート（MPa）	31.5まで
背圧、ポートT (MPa)	6.0まで
最大許容流量(L/min)	30まで
流体	鉱物油（NBRシール用）、またはリン酸エステル（FPMシール用）
粘度範囲(mm²/s)	10～800
流体温度範囲(℃)	-30 ～ +80
流体の清浄度 (um)	流体の清浄度 NAS 1638 クラス 9 に対する流体の最大許容汚染度

圧力シーケンスバルブ DZ 5 DPの製品特長と用途

特徴：

▶ サブプレート取付用

▶ フロントフランジ取付

▶ 5つの圧力範囲

▶ 4つの異なる設定要素

。ロータリノブ

。六角スリーブと保護キャップ付き

。ロック可能な目盛付きロータリーノブ

。目盛り付きロータリーノブ

▶ オプションの逆止弁

▶ DIN 24 340 に準拠した取り付けパターン、サブプレート用フォーム C

応用：

この DZ 5 DP 圧力シーケンスバルブは、昇降および輸送機械、建設機械、産業用車両、工作機械、船舶、冶金およびその他の機器の油圧システムで広く使用できます。

1. 圧力シーケンスバルブ DZ 5 DP の断面図と記号

バルブタイプ DZ 5 DP は直動式シーケンスバルブです。このタイプのバルブは、基本的にハウジング (1)、制御スプール (2)、スプリング (3)、圧力設定要素 (4) で構成され、必要に応じて逆止弁 (5) も追加されます。

バルブがオイルを通過させる圧力は、圧力設定要素 (4) で設定されます。スプリング (3) が制御スプール (2) を開始位置に保持し、バルブは閉じたままになります。ポート P の圧力は、ドリル (6) およびジェット (7) を介して、制御スプリング (3) の反対側の端にあるスプール作動領域に伝わります。

Pポート内の圧力が設定値に達すると、スプールがスプリングに抗して移動し、PポートとAポートが接続されます。

この信号は、ポート P からドリル (6) を介して内部に送信されます。

オイルはポート A に接続されたシステムに流れますが、ポート P の圧力は低下しません。

パイロットオイルはポート B(X) を介して外部から供給することもできます。

バルブの用途に応じて、パイロットオイルの戻りはポート T(Y) を介して外部から行われる場合もあれば、内部から行われる場合もあります。

ポート A からポート P へのオイルの自由な戻りを可能にするために、必要に応じて逆止弁 (5) を含めることができます。

DZ5DP-3-10Bの構造
