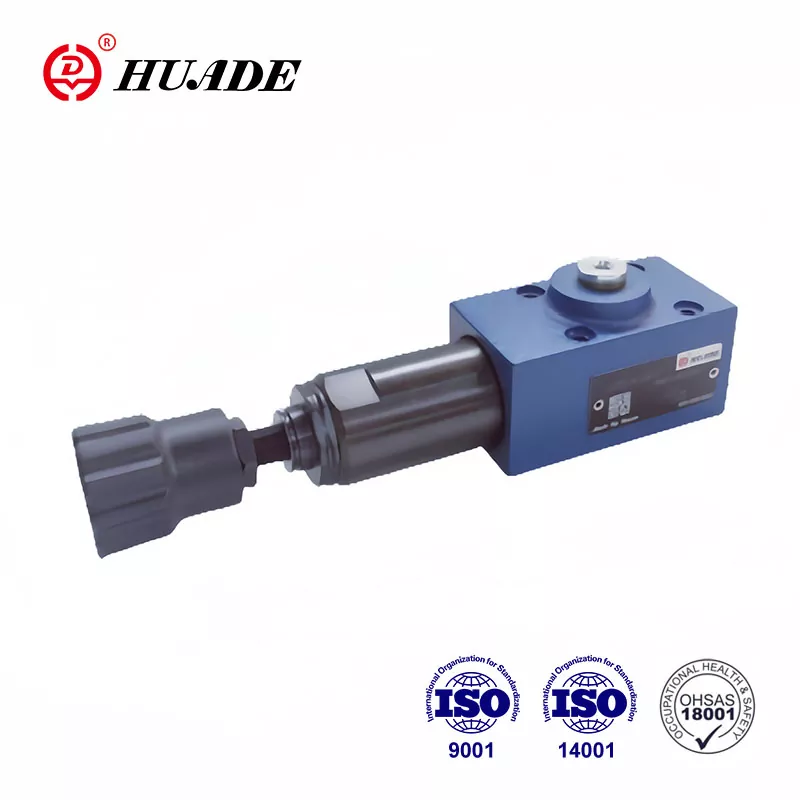

バルブタイプ DZ 6 DP は、直動式圧力シーケンスバルブです。 Rexroth との 2 つの長期にわたる綿密な協力を通じて、Huade® 油圧バルブは性能において Rexroth に匹敵することができます。この圧力シーケンスバルブは、昇降および輸送機械、建設機械、産業用車両、工作機械、船舶、冶金およびその他の機器の油圧システムで広く使用できます。
|
技術データ |
|
|
入口圧力、ポート P、B (X） (MPa) |
31.5まで |
|
出口圧力Aポート（MPa） |
21.0まで |
|
背圧、ポートT (MPa) |
16.0まで |
|
最大許容流量(L/min) |
60まで |
|
流体 |
鉱物油（NBRシール用）、またはリン酸エステル（FPMシール用） |
|
粘度範囲(mm²/s) |
10～800 |
|
流体温度範囲(℃) |
-30 ～ +80 |
|
流体の清浄度 (um) |
流体の清浄度 NAS 1638 クラス 9 に対する流体の最大許容汚染度 |
|
最大流量(L/min) |
60まで |
特徴：
▶ サブプレート取付用
▶ 5段階の圧力段階
▶ 4 調整要素:
。ロータリノブ
。六角頭ネジと保護キャップ、
ロック可能な目盛付きロータリーノブ
目盛り付きロータリーノブ
▶ 逆止弁（オプション）
▶ DIN 24 340、フォーム A、ISO 4401、および CETOP - RP 121H に準拠した取り付けパターン
応用：
圧力シーケンス バルブ DZ 6 DP は、2 番目のシステムの圧力依存接続に使用されます。
シーケンス圧力の設定は調整要素(4)によって行われます。
スプリング (3) が制御スプール (2) を中立位置に保持し、バルブがブロックされます。チャネル P 内の圧力は、制御ライン (6) を介してスプリング (3) の反対側の制御スプール (2) のスプール表面に存在します。
チャンネル P 内の圧力がスプリング (3) の設定値に達すると、制御スプール (2) が左に移動し、P から A への接続が開きます。チャネル A のシステムは、チャネル P の圧力低下なしで接続されています。
制御信号は、チャネル P からの制御ライン (6) を介して内部的に発信されるか、ポート B (X) を介して外部的に発信されます。
バルブの使用に応じて、漏れオイルはポート T(Y) 経由で外部に排出されるか、ポート A 経由で内部的に排出されます。
DZ6DP1-50Bの構造
DZ6 DP-10Bの記号
