掘削機やブルドーザーなどの巨大な建設機械がどのようにして驚異的なパワーを得ているのか疑問に思ったことはありますか?その秘密は、油圧アキシャルピストンモーターと呼ばれる魅力的な装置にあります。複雑に聞こえるかもしれませんが、心配しないでください。このガイドを読み終えるまでに、これらの素晴らしいマシンがどのように動作するかを正確に理解できるようになります。
油圧アキシャルピストンモーターとは何ですか?
油圧アキシャル ピストン モーターをトランスレーターとして考えてください。加圧された油からの力（油圧エネルギー）を回転運動（機械エネルギー）に変換し、重いものを動かすことができます。
簡単な例え:水風船を絞ることを想像してください。発生する圧力は水圧に似ています。ここで、圧力によって車輪が回転して重い物体を持ち上げることができると想像してください。これは基本的に油圧アキシャル ピストン モーターの機能ですが、はるかに効率的かつ強力です。
これらのモーターがなぜそれほど重要なのでしょうか?
これらのモーターは重機の筋肉のようなものです。それらは次の場所で使用されます。
機械の背後にある魔法: 仕組み
シンプルバージョン
基本的な考え方を 4 つの簡単なステップで示します。
- 高圧のオイルが入ります特別なポートを介してモーター
- ピストンが押されるこの加圧されたオイルによって
- 直線運動が回転になる巧妙な傾斜プレートシステムを通じて
- 回転するシャフト重機を動かすための電力を供給します
詳細なプロセス
内部で何が起こっているのかをさらに詳しく見てみましょう。
ステップ 1: 圧力入力
高圧の作動油 (通常は特殊なオイル) は、バルブ プレートと呼ばれるコンポーネントを通ってモーターに流れ込みます。このプレートには腎臓の形をした開口部があり、液体がいつどこに流れるかを正確に制御します。
ステップ 2: ピストンパワー
モーターの内部には、シリンダー ブロックと呼ばれる内部に円形パターンで配置された複数のピストン (通常は 5、7、または 9 個) があります。加圧流体がこれらのピストンに当たると、ものすごい力でピストンを外側に押します。
ステップ 3: 変換のコツ
ここで魔法が起こります。ピストンはただまっすぐに動くだけではなく、次のいずれかに接続されています。
- 傾斜したプレート (斜板と呼ばれます)、または
- ベントシャフトシステム（ベントアクシスデザインと呼ばれます）
ピストンが前後に動くと、自転車のペダルをこぐと脚の動きが車輪の回転に変換されるのと同じように、この傾斜した接続によってシリンダー ブロック全体が強制的に回転します。
ステップ 4: 電力供給
回転シリンダー ブロックは出力シャフトに接続されており、出力シャフトが回転して、掘削機の履帯、ローダーの車輪、クレーンのアームなど、移動する必要があるものに動力を供給します。
主要な部分とその機能
主なコンポーネントを分解してみましょう。
必須コンポーネント
| 一部 | 何をするのか | なぜそれが重要なのか |
|---|---|---|
| シリンダーブロック | ピストンを収納して回転します | 車のエンジンブロックのようなもの |
| ピストン | 圧力を動きに変換する | モーターの「筋肉」 |
| 斜板/屈曲軸 | 直線運動を回転運動に変換します | 「伝達」システム |
| バルブプレート | 流体の流れのタイミングを制御 | 石油の流れを示す信号機のようなもの |
| ドライブシャフト | 負荷に電力を供給します | 最終的な出力 |
| ピストンシュー | 摩擦を減らす | すべてがスムーズに進むようにする |
| シールとベアリング | 漏れを防ぎ回転をサポート | 鉱山機械、建設機械 |
これらの部分がどのように連携するか
バルブプレートは正確なタイミングでオイルをピストンに送ります。加圧されたピストンが傾斜プレートを押し、シリンダー ブロックを強制的に回転させます。シールとベアリングにより、エネルギー損失のないスムーズな動作が保証されます。
2 つの主要なデザイン タイプ
これらのモーターを構築するには 2 つの一般的な方法があります。
スワッシュプレートの設計
仕組み:ピストンはメインシャフトと平行に並び、傾斜したプレートに対してスライドします。
以下に最適:精密な制御アプリケーション、コンパクトなスペース
次のように考えてください。スポーク (ピストン) が傾斜面に押し付けられる自転車の車輪
使用場所:射出成形機、ファクトリーオートメーション

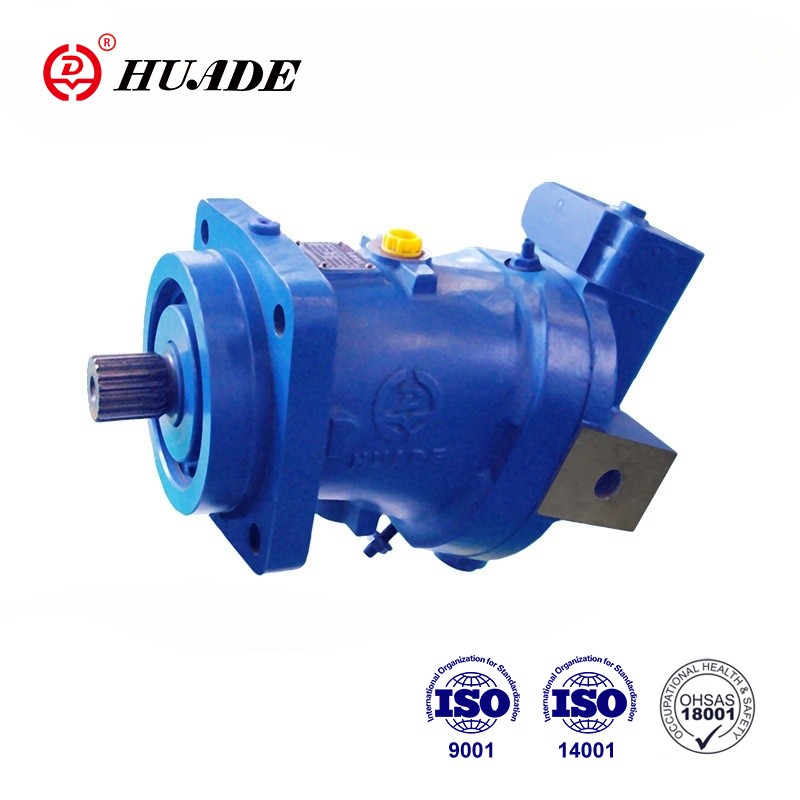

曲げ軸設計
仕組み:ピストンアセンブリ全体は出力シャフトに比べて角度が付いています
以下に最適:多くのトルクを必要とするヘビーデューティ用途
次のように考えてください。動きを変換する曲がった肘関節
使用場所:鉱山機械、建設機械
簡単な比較
| 特徴 | スワッシュプレート | 曲げ軸 |
|---|---|---|
| サイズ | よりコンパクトに | より大きな |
| 料金 | 安価な | より高価な |
| トルク | 良い | 素晴らしい |
| スピード | 素晴らしい | 良い |
| ベストユース | 精密作業 | 力仕事 |
パフォーマンス: このモーターの特別な理由
なぜ彼らはとても強力なのか
油圧アキシャルピストンモーターはモーター界のアスリートのようなものです。特別な点は次のとおりです。
- 高効率:油圧エネルギーの 85 ～ 95% を有用な機械的仕事に変換します。それは、1 ドルを費やすごとに 95 セントの価値が得られるようなものです。
- 驚異的なトルク:低速でも大きなねじり力を生み出すことができます。巨大なボルトをゆっくりと、しかし力強く回すことができると想像してみてください。
- 正確な制御:信じられないほどの強度を実現する調光スイッチなど、速度とパワーを非常に正確に調整できます。
- 耐久性:適切なケアを行えば、8,000 ～ 12,000 時間働くことができます。これは、1 年以上ノンストップで走り続けるのと同じです。
重要な数字
- 効率：85 ～ 95% (他の種類のモーターよりもはるかに優れています)
- プレッシャー：350 ～ 450 バール (1 平方インチあたり約 5,000 ～ 6,500 ポンドに相当します) に耐えることができます。
- 速度範囲:毎分100～3,000回転
- 寿命：8,000～12,000稼働時間
現実世界のアプリケーション
建設現場
掘削機が掘削したり、ブルドーザーが土を押しているのを見ると、油圧アキシャル ピストン モーターが重労働を行っています。バケット、トラック、その他の可動部品を操作するために必要な正確な制御を提供します。
工場
製造工場では、これらのモーターはプラスチック部品を製造する射出成形機を動かし、重プレスを操作し、組み立てライン機器に電力を供給します。
鉱山
巨大な採掘トラックや掘削装置は、採掘作業で見られる極限の条件や大量の負荷を処理するためにこれらのモーターに依存しています。
農場
最新のトラクターや収穫機は、これらのモーターを使用して、農具に動力を供給し、車輪を駆動し、農業をより効率的にする油圧システムを操作します。
よくある問題とその解決方法
最高のマシンでも問題が発生する可能性があります。最も一般的な問題とその解決策は次のとおりです。
| 問題 | 症状 | 一般的な原因 | クイックフィックス |
|---|---|---|---|
| シンプルバージョン | 遅い/弱い回転 | 圧力低下、流量不足、内部漏れ | ポンプ圧力の確認、流量の確認、シールの検査 |
| 油漏れ | 目に見える油たまり | シールの摩耗、フィッティングの緩み、ハウジングの亀裂 | シールを交換し、接続を締め、ハウジングを検査します |
| ぎくしゃくした動き | 低速での途切れ | 汚れたオイル、摩耗した部品、エアインシステム | フィルターの交換、エア抜き、コンポーネントの検査 |
| 騒音・振動 | 異音、揺れ | 取り付けの緩み、部品の摩耗、圧力スパイク | ボルトを締め、アライメントを確認し、圧力を調整します |
メンテナンスが簡単に
定期的なメンテナンスにより、費用のかかる故障を防ぎます。
油圧モーターの未来
テクノロジーの改善には、スマート監視センサー、長寿命を実現する先端素材、環境への影響を抑えた静かな動作、コンピューター制御の精度調整などが含まれます。
よくある質問
A: 油圧モーターは高トルク、低速用途に優れており、過負荷にもより適切に対処できます。電気モーターは高速、定負荷アプリケーションに適しており、全体的なエネルギー効率が高くなります。
A：はい！多くの油圧アキシャル ピストン モーターは、動作を逆転させてポンプとして使用できます。これは、油圧力の生成と使用の両方が必要なシステムで役立ちます。
A: コンパクトな設置と正確な制御を実現するには、斜板をお選びください。最大のトルクと耐久性が必要なヘビーデューティ用途には、曲げ軸を選択してください。
A: これらのモーターの公差は非常に厳しいです (ギャップは人間の髪の毛よりも小さい)。オイルが汚れると摩耗が発生し、効率が低下し、モーターの寿命が大幅に短くなります。
巨大な採掘トラックや掘削装置は、採掘作業で見られる極限の条件や大量の負荷を処理するためにこれらのモーターに依存しています。
結論: 動く力
油圧アキシャルピストンモーターは、流体圧力という単純な概念を驚異的な機械力に変換する注目すべき機械です。建設機械の操作、工場機械の稼働、または農業機械のメンテナンスのいずれの場合でも、モーターの仕組みを理解することで、モーターをより効果的に使用し、より長く稼働させることができます。
今度、何トンもの土を楽に持ち上げる巨大な掘削機や、金属部品を正確に成形する工場の機械を見たら、そのパワーの背後にある秘密、つまり内部で魔法が働いている油圧アキシャルピストンモーターがわかるでしょう。
他の強力なツールと同様に、これらのモーターは設計制限内で適切に保守および操作された場合に最高のパフォーマンスを発揮することに注意してください。適切な注意を払えば、信頼性の高い効率的なサービスを長年にわたって提供し、最高のテクノロジーが、正確かつ慎重に適用された非常にシンプルなエンジニアリング原理の結果であることを証明します。
油圧システムについて詳しく知りたいですか?油圧ポンプ、システム設計、メンテナンスのベスト プラクティスに関する関連ガイドをご覧ください。完全な油圧システムを理解することは、これらの素晴らしい機械を最大限に活用するのに役立ちます。
