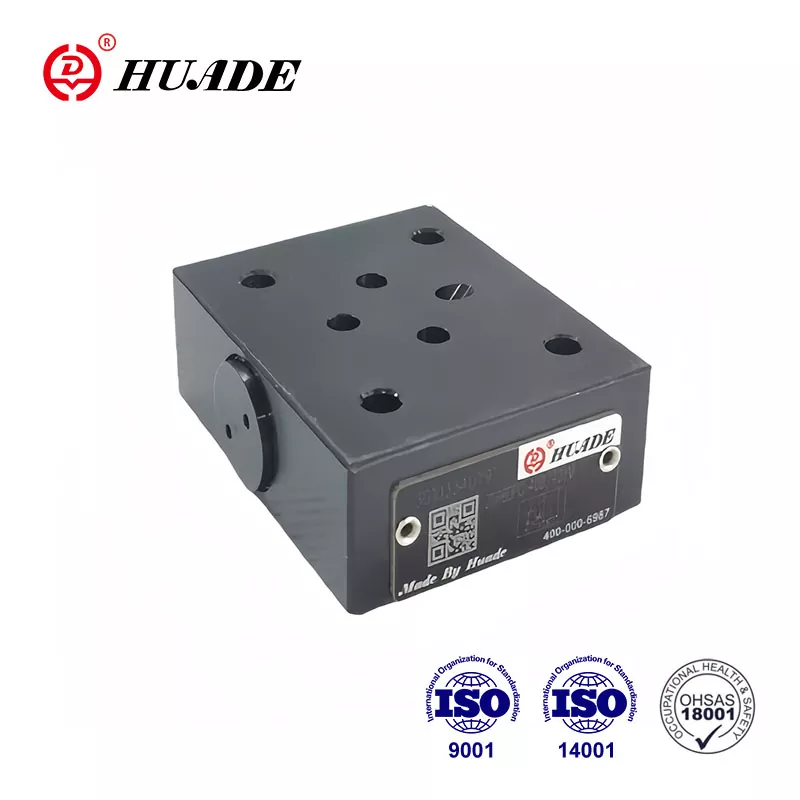

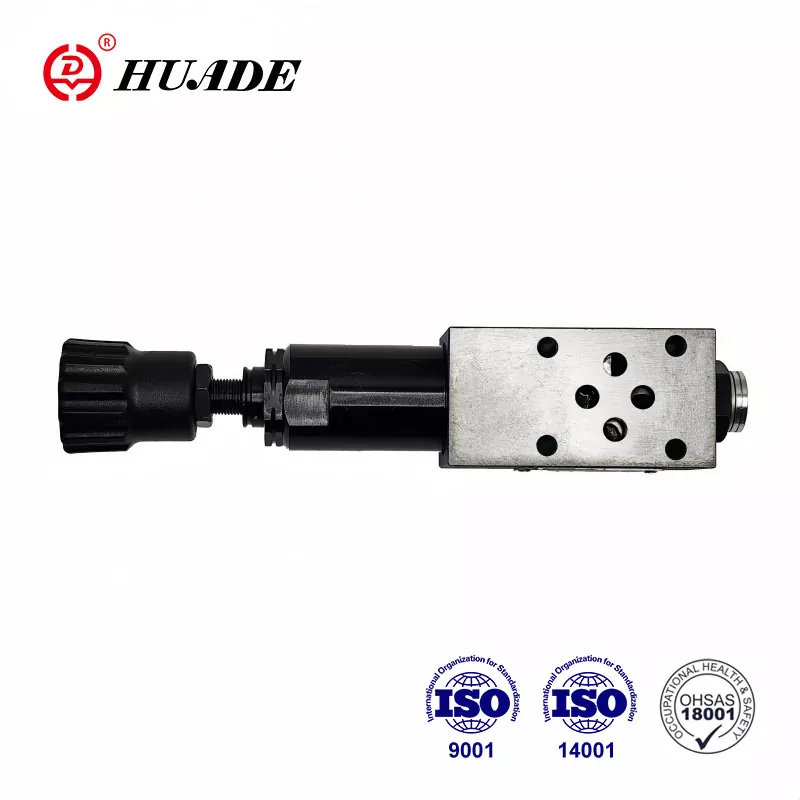

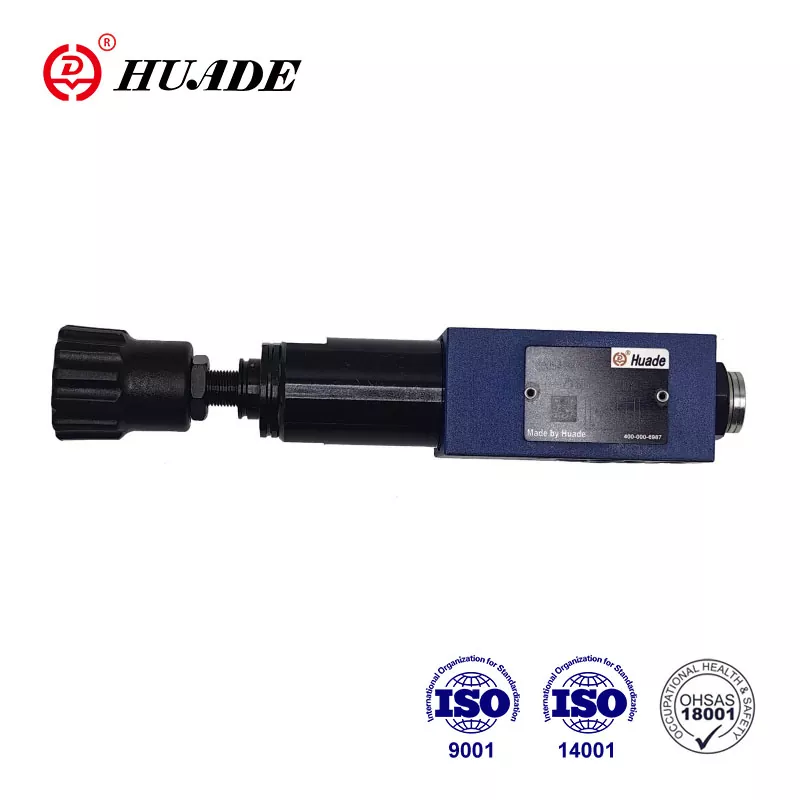

Huade®圧力削減バルブは、常に国際的な基準に達してきました。 Huade Hydraulicは、油圧製品をリーズナブルな価格で提供するために、コストを管理するために豊富な国内資源を最大限に活用します。圧力低下バルブZDR 6 DP0を使用して、油圧システムの圧力を軽減できます。
|
圧力液 |
ミネラルオイル（NBRシール用）またはリン酸エステル（FPMシール用） |
|
圧力流体温度範囲（℃） |
-30〜 +80 |
|
粘度範囲（mm²/s） |
10〜800 |
|
液体汚染の程度 |
β10> 75の最小保持率のフィルターをお勧めします |
|
マックス。操作圧力ポートP（MPA） |
最大30 |
|
二次圧（出力）（MPA） |
最大4 |
|
バック圧力ポートT（Y）（MPA） |
最大16 |
|
max.flow（l/min） |
最大7 |
特徴：
▶サンドイッチプレートデザイン
応用：
バルブタイプZDR 6 DPOは、システム圧力を下げるために使用されます。
圧力低下バルブタイプZDR 6 DPO ... 40B/40ymは、サンドイッチプレートの設計の圧力低下バルブです。基本的にバルブは、ハウジング（1）、コントロールスプール（2）、圧縮スプリングシート（3）、および圧縮スプリング（4）で構成されています。
安静時、バルブは通常開いており、流体はポートPからポートP1に妨げられなくなります。ポートP1の圧力は、圧縮スプリングの反対側のスプールエリアに同時に存在します（4）。ポートP1の圧力が、
圧縮スプリング（4）コントロールスプール（2）は、圧縮スプリング（4）に対して制御位置に移動し、ポートP1定数の設定圧力を保持します。
外力のためにポートP1の圧力がさらに上昇すると、コントロールスプール（2）はさらに圧縮スプリング（4）に向かってさらに移動します。
その後、十分な液体がタンクに流れ、圧力のさらなる上昇を防ぎます。スプリングチャンバーは、ポートT（Y）に掘削することにより、常に外部からタンクまで排水されます。
ZDR 6 DPOの構造...- 40b
ZDR 6 DPOのシンボル...- 40b
