油圧システムを使用する場合、適切な方向制御バルブを選択することが、動作の成否を左右します。 Bosch Rexroth の方向制御バルブ WMM 10 は産業環境で人気の選択肢となっていますが、それには十分な理由があります。この手動操作バルブは、比類のない信頼性を維持しながら、高圧および大流量に対応します。
WMM 10 の特長
方向制御バルブ WMM 10 は、産業機械の作動油を手動で制御するために設計されています。この製品の特徴は、ポート P、A、B で最大 315 bar の圧力に対応し、流量が毎分 160 リットルに達する能力です。これらの数値が重要なのは、応答時間や精度を犠牲にすることなくバルブが大型の油圧アクチュエータを制御できるためです。
バルブはシンプルだが効果的なデザインを採用しています。手動ハンドルを動かすと、内部のスプールが移動し、作動油の流れの方向が変わります。この直接的な機械的接続により、オペレーターは即座にフィードバックと制御を得ることができ、これは機械のセットアップ時や緊急事態の際に特に役立ちます。切り替え時間は、オイルの粘度やハンドルに加える力によって異なりますが、通常は 10 ～ 45 ミリ秒です。
技術仕様を理解する
方向制御バルブ WMM 10 は、D05 または CETOP 5 としても知られる NG10 サイジング標準に従っています。この標準化により、バルブは取り付けプレートを変更せずに他の NG10 バルブと置き換えることができます。バルブの重量は 3.3 ～ 4.4 kg で、任意の位置に取り付けることができるため、システム設計に柔軟性が与えられます。
見落とされがちな詳細の 1 つは、戻りポートの圧力制限です。作動ポートは 315 bar に対応できますが、T ポート (戻りライン) は最大 160 bar に達します。この違いは、油圧回路を設計する際に重要になります。戻りライン内の高圧スパイクにより、スプールが固着したり、予期せぬ動きを引き起こす可能性があります。そのため、多くのエンジニアは、方向制御弁 WMM 10 を使用するシステム用に専用の低圧戻りラインを設計しています。
バルブを切り替えるために必要な操作力は構成によって異なります。スプリングリターン モデルには 18 ～ 20 ニュートンの力が必要ですが、デテント バージョン (モデル コードに「F」のマークが付いているもの) には 30 ～ 40 ニュートンの力が必要です。戻り止め機能によりスプールが所定の位置にロックされ、ハンドルを握らずにバルブ設定を維持する必要がある場合に便利です。
型式コードの見方
モデルコードを理解すると、適切なバルブを注文するのに役立ちます。 4WMM10E5X/F のような一般的なコードは、特定のコンポーネントに分割されます。 「4」は 4 つのポートを示し、「WMM」は手動レバー バルブであることを示し、「10」は NG10 サイズを示し、「E」はスプール構成 (この場合、すべてのポートが中立でブロックされています) を示し、「5X」はコンポーネント シリーズを示し、「F」は戻り止め機構があることを示します。
スプール シンボルは、システムの動作に大きな違いをもたらします。 「E」スプールはニュートラル位置にあるすべてのポートをブロックし、アクチュエーターのドリフトを防ぎます。 「W」スプールはすべてのポートをニュートラルのタンクに接続し、ポンプの負荷を軽減し、熱の蓄積を軽減します。 「J」スプールは低速動作に適した直列回路を形成します。間違ったスプール タイプを選択すると、パフォーマンスの問題が発生する可能性があるため、時間をかけてシステムのニーズを理解する価値があります。
作動油の適合性
方向制御バルブ WMM 10 はさまざまな作動油で動作しますが、各タイプには特定の要件があります。 HL や HLP などの標準的な鉱油は、NBR または FKM シールのいずれかで動作し、全圧力範囲にわたって正常に動作します。 HETG 液などの生分解性オプションでも NBR または FKM シールが使用されますが、HEES 液には特に FKM シールが必要です。
水を含む耐火性流体 (HFC) には特別な課題があります。方向制御バルブ WMM 10 で HFC 流体を使用する場合、差圧を通常の 315 bar ではなく 50 bar に制限する必要があります。 HFC 流体を使用すると、バルブの予想寿命も 50 ～ 100% 低下します。また、キャビテーションを防ぐために、戻りポートを作動圧力差の約 20% までプリロードする必要があります。これらの追加要件により総所有コストが増加するため、HFC フルードを検討している場合は、それを考慮して決定してください。
動作温度範囲はシールの材質によって異なります。 NBR シールは流体自体の温度が摂氏マイナス 30 度からプラス 80 度まで機能しますが、周囲温度は摂氏マイナス 20 度からプラス 70 度の間に維持される必要があります。 FKM シールは、流体温度が摂氏マイナス 20 度からプラス 80 度までと、わずかに異なる範囲を提供します。
システムをクリーンに保つ
オイルの清浄度はバルブの性能に大きな違いをもたらします。方向制御弁 WMM 10 には、ISO 4406 クラス 20/18/15 以上の流体清浄度が必要です。これは技術的なやり過ぎのように思えるかもしれませんが、手動操作のバルブにスプールが固着する主な原因は汚染です。小さな粒子でもスプールとボアの間に挟まり、バルブがハングしたり動きが鈍くなったりすることがあります。
高品質の濾過システムを設置することは、長期的には有益です。バルブの危険な故障までの平均時間 (MTTFd) は、クリーンな状態では 150 年に達しており、バルブ自体の信頼性が極めて高いことがわかります。ほとんどの故障は、汚染されたオイル、不適切な取り付け、指定された圧力範囲外での動作などの外部要因に遡ります。
一般的な問題と解決策
スプールの固着は、方向制御バルブ WMM 10 で最も頻繁に発生する問題としてランク付けされています。これは通常、スプールの周囲に粒子が蓄積した場合、または低温で高粘度のオイルを使用して動作している場合に発生します。解決策には、適切なオイルの清浄度を維持し、作動油の粘度を 2.8 ～ 500 平方ミリメートル/秒の範囲内に保つことが含まれます。
戻り止めバージョンでは、戻りラインの圧力スパイクが 30 ～ 40 ニュートンの保持力を超えると、予期しないスプールの動きが発生する可能性があります。オペレータの入力なしにバルブの位置が変わる可能性があるため、これにより安全上のリスクが生じます。戻りラインに逆止弁を追加するか、別個の低圧戻り回路を設計することで、この問題は解決されます。
シールの漏れは、通常の動作によりシールが摩耗するため、時間の経過とともに発生します。定期的な検査により、小さな漏れが大きな問題になる前に、早期に発見できます。シールを交換するときは、シールの材質が作動油の種類と一致していることを確認してください。
価格と代替品

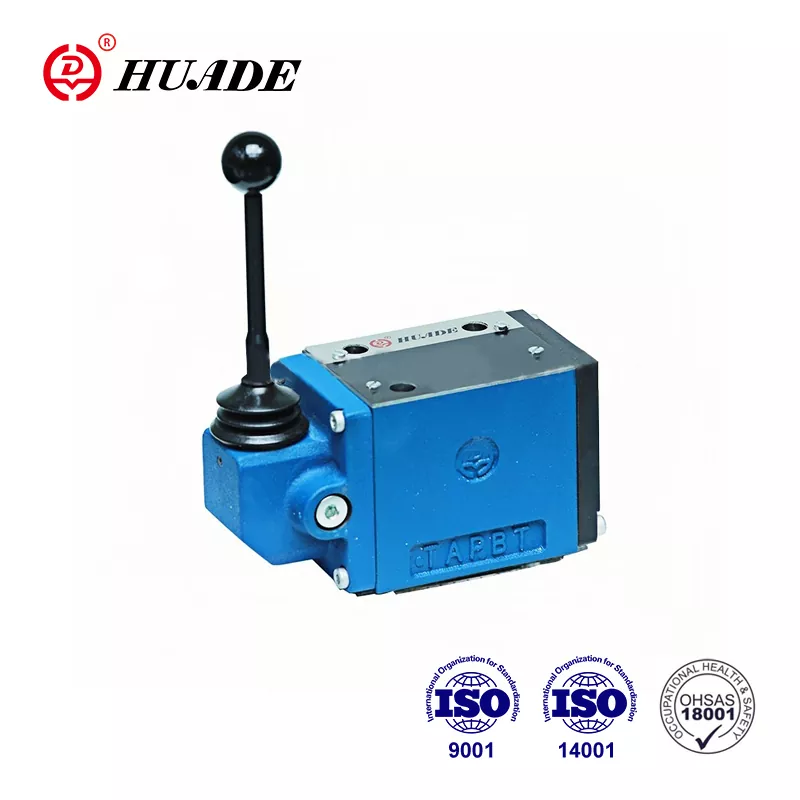

Bosch Rexroth の方向制御バルブ WMM 10 の価格は通常、OEM 部品として 1,091 ドルから 1,114 ドルの間です。この価格には、Rexroth ブランドに伴うエンジニアリング品質と認証が反映されています。 Huade などのメーカーが提供する低価格の代替品は 38 ドルから 132 ドルの範囲であり、NG10 との互換性を謳っていますが、これらにはリスクが伴います。
中国のメーカーは、機能的には同様のバルブをはるかに低価格で製造しています。 Huade は、315 bar の圧力と 160 リットル/分の流量という基本仕様に適合する WMM 10 相当品を提供しています。問題は、コスト削減が精度、文書の品質、長期サポートにおける潜在的なリスクを正当化できるかどうかです。
代替品を比較する場合は、型番だけではなく実際の仕様に細心の注意を払ってください。一部の NG6 バルブは同様の命名規則を使用していますが、毎分 80 リットルしか処理できないため、システムのボトルネックとなります。方向制御バルブ WMM 10 が大型アクチュエータに適した毎分 160 リットルの容量を代替品が実際に提供していることを確認します。
インストールのベストプラクティス
方向制御バルブ WMM 10 の適切な取り付けは、取り付け面から始まります。バルブは、DIN 24340 A または ISO 4401-05-04-0-05 規格に準拠したサブプレートに取り付けられます。取り付けボルトを仕様のトルクで締め、バルブとサブプレートの間に正しいシールを使用してください。小さな取り付けミスでも、内部漏れや性能の低下につながる可能性があります。
パイプのサイズは多くの人が思っている以上に重要です。流量が毎分 160 リットルに近づくと、配管のサイズが小さすぎると、過剰な圧力降下と熱の蓄積が発生します。 T ポートの定格圧力が低いため、戻りラインには特に適切なサイズが必要です。
過渡流量が大きいシステムの場合、P チャネルにスロットル カートリッジを取り付けると、衝撃波とキャビテーションが防止されます。 0.8 ミリメートルのオリフィスを備えた B08 カートリッジは良い出発点となりますが、特定の用途では調整が必要な場合があります。この小さな追加により、負荷が突然変化するシステムにおいてバルブの寿命が大幅に保護されます。
メンテナンス戦略
プロアクティブなメンテナンス アプローチにより、方向制御バルブ WMM 10 の 150 年の潜在的な寿命が最大限に延長されます。定期的なオイル分析により、バルブが損傷する前に汚染の問題を発見します。テストには、少なくとも粒子数、粘度、水分含有量を含める必要があります。
フィルターの交換間隔は使用環境や汚染度によって異なります。粉塵の多い環境では毎月フィルターの交換が必要になる場合がありますが、清潔な工業環境では数か月かかる場合があります。すでに何らかの損傷が発生している可能性があるため、フィルターを交換する前に差圧アラームが作動するのを待たないでください。
シールの交換は、動作時間と圧力サイクルに基づいた予測可能なスケジュールに従って行われます。予備のシールキットを手元に置いておくと、交換が必要になった場合のダウンタイムが短縮されます。メンテナンス活動を文書化して、将来のニーズを予測するのに役立つパターンを確立します。
WMM 10 を選択する場合
方向制御バルブ WMM 10 は、手動制御が電気作動よりも有利なアプリケーションに優れています。機械のセットアップ手順では、多くの場合、手動バルブの直接的な感触と即時応答の恩恵を受けます。緊急オーバーライドシステムは、電気的故障時でも作動するため、手動バルブも好まれます。
大型の建設機械、工作機械、プレス機は、WMM 10 の典型的な用途です。高い圧力容量と高流量の組み合わせにより、大型の油圧シリンダーとモーターの需要に対応します。戻り止めオプションは、他のタスクを実行中に設定をロックする必要があるアプリケーションの位置決めに適しています。
ただし、このバルブはあらゆる状況に最適であるわけではありません。遠隔制御が必要な自動システムでは、代わりに電気作動バルブを使用する必要があります。単純なオン/オフ切り替えを超えた正確な流量制御が必要なアプリケーションには、比例バルブが必要になる場合があります。これらの制限を理解することは、特定のニーズに適したバルブを選択するのに役立ちます。
最終的な考慮事項
方向制御バルブ WMM 10 は、適切に適用された場合に信頼性の高い性能を発揮する成熟した油圧技術を代表しています。 315 bar の圧力定格と 160 リットル/分の流量は、NG10 サイズクラスの手動バルブの中でも最も高性能です。 150 年間の MTTFd の数値は堅実なエンジニアリングを反映していますが、これを達成するにはシステムの清浄度と適切なメンテナンスに注意を払う必要があります。
新しいシステムを設計する場合、または既存のバルブを交換する場合は、バルブの機能を実際の要件に適合させることに重点を置いてください。高い仕様が常に優れたパフォーマンスを意味するとは思わないでください。方向制御弁 WMM 10 が適切なサイズで維持されていれば、制御するほとんどの機械よりも長持ちします。
OEM と代替サプライヤーのどちらを選択するかは、最終的にはリスク許容度と総コストの計算によって決まります。初期価格の違いは魅力的に見えますが、テクニカル サポート、ドキュメントの品質、保証範囲の価値を考慮に入れてください。ダウンタイムに多額のコストがかかる重要なアプリケーションの場合、前払い価格は高くなりますが、OEM オプションは通常、経済的に合理的です。
方向制御弁 WMM 10 の技術的な詳細を理解すると、仕様、設置、メンテナンスについて情報に基づいた決定を下すのに役立ちます。この知識は、システムのパフォーマンスの向上とコンポーネントの寿命の延長に直接つながり、最終的に収益を向上させます。
