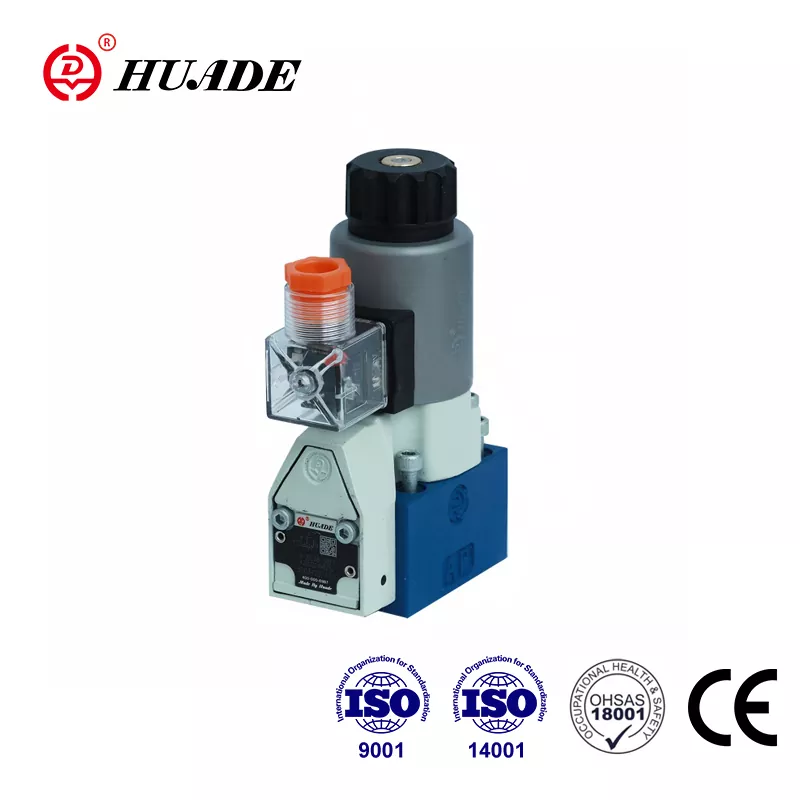

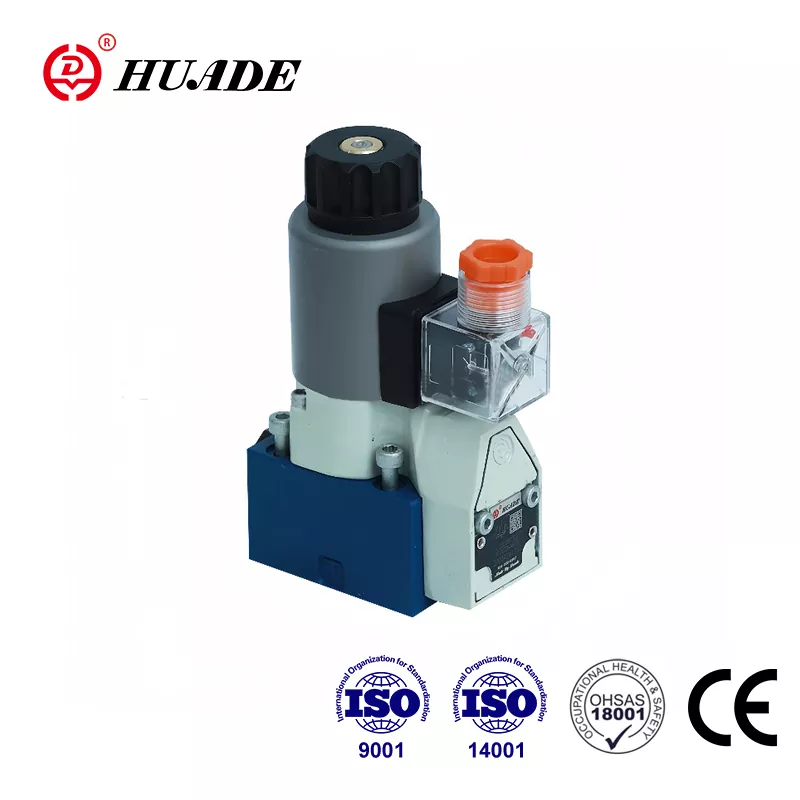

Huade Hydraulic は中国の油圧業界の大手メーカーであり、1979 年から Rexroth と 2 回の長期協力経験があります。Huade® 方向性方向シートバルブ タイプ M-SEW 6 は、Rexroth® M-SEW 6 コンポーネント シリーズ 3X の手頃な価格の代替品です。 。高品質かつ低価格で競争力があります。油圧製品の高品質を保証するために、Huade Hydraulic は世界中から輸入した 750 台以上の先進的な生産設備を運用しています。この電磁弁の品質はお客様の要求に完全に適合します。工場は国際規格、すなわち ISO9001、ISO14001、OH SAS18001 に合格しています。この方向切換弁シリーズは、さまざまな産業環境で広く使用されています。
|
技術データ (これらのパラメータ以外の用途については、お問い合わせください。) |
|||
|
一般的な |
|||
|
インストール |
オプション |
||
|
最大。周囲温度 (℃) |
50 |
||
|
重さ |
2/2方ポペットバルブ (kg) |
1.5 |
|
|
3/2ウェイポペットバルブ (kg) |
1.5 |
||
|
4/2ウェイポペットバルブ (kg) |
2.3 |
||
|
油圧データ |
|||
|
最大。使用圧力 (MPa) |
140 ページの表を参照 |
||
|
最大。流量 (L/分) |
25 |
||
|
圧力流体 |
鉱物油またはリン酸エステル |
||
|
圧力流体温度範囲 (℃) |
-30～+80 |
||
|
粘度範囲 (mm²/s) |
2.8～500 |
||
|
汚染度 μm |
油圧作動油の最大許容汚染度は NAS 1638 クラス 9 です。したがって、最小保持率 β10≥ 75 のフィルターをお勧めします。 |
||
|
電気データ |
|||
|
電圧の種類 |
直流 |
交流 |
|
|
利用可能な電圧 (V) |
12、24、42、96、110、205、220 |
整流器経由でのみ可能 |
|
|
Voltage tolerance (nominal voltage) (%) |
±10 |
||
|
消費電力 (W) |
30 |
||
|
義務 |
100% |
||
|
ISO 6403への切り替え時間 |
下の表を参照してください |
||
|
スイッチング周波数 (サイクル s/h) |
15000 |
||
|
DIN 40 050 に準拠した保護 |
IP65 |
||
|
最大。コイル温度 (℃) |
150まで |
||
特徴：
▶ 直接作動式方向ポペットバルブ、ソレノイド作動式
▶ 閉じたポートは漏れがありません
▶ 長時間圧力がかかっても確実にスイッチング
▶ ソレノイドコイルは90°回転可能
▶ 個別の電気接続
▶ 保護されたハンドオーバーライド付き (オプション)
▶ Din 24 340 フォーム A、ISO 4401、CETOP への移植パターン - RP 121H
応用：
2型M-SEW方向切換弁は、電磁作動式方向切換ポペット弁です。フローの開始、停止、方向を制御します。
1. ポペット方向切換弁 M-SEW 6 の機能・各部
M-SEW 6 は基本的に、ハウジング (1)、ソレノイド (2)、硬化バルブシステム (3)、および閉鎖要素としてのボール (4) で構成されています。
基本原則:
初期位置では、ボール (4) はスプリング (9) によってシートに押し付けられ、切り替え位置ではソレノイド (2) によって押し付けられます。ソレノイド (2) の力は、レバー (6) とアクチュエータ ピン (8) 上のボール (7) を介して作用し、アクチュエータ ピン (8) は両側がシールされています。 2 つのシール要素間のチャンバーはポート P に接続されています。これにより、バルブシステム (3) は、作動力 (ソレノイドまたはリターンスプリング) に関して圧力のバランスが保たれます。したがって、バルブは 63 MPa の圧力まで使用できます。
M-2SEW6N型の断面図
M-3SEW6U型の断面図
