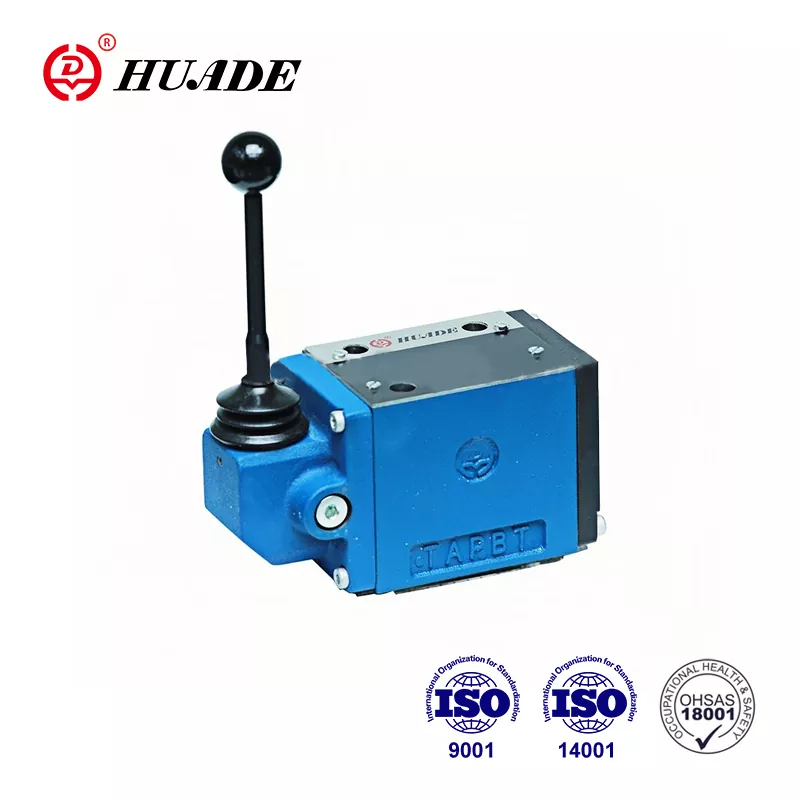

方向制御弁 WMM 10

Huafilter は総合産業貿易会社です。当社は主に中国で Huade® 油圧バルブを供給し、油圧システムを修理しています。当社はHuadeの唯一の海外代理店であることを光栄に思います。各方向制御弁 WMM 10 には 1 年間の保証が付いています。当社の方向切換弁は常に国際基準を満たしています。当社の方向切換弁は安定した性能を有しており、すでに中国の消費者の間で人気があります。経験豊富なエンジニアがタイムリーな技術サポートを提供し、優れたアフターサービスを提供します。私たちは相互の成功のために世界中の企業と協力することに尽力しています。

製品説明

Huade は、油圧制御技術を専門とする中国の有名な国有企業です。 Huade® WMM 10 バルブは、Rexroth との 2 つの長期協力経験により、Rexroth が提供する同じシリーズを完全に置き換えることができます。この方向切換弁は高品質と低価格で競争力があり、1年間の保証期間内は無料のメンテナンスサービスが受けられます。工場はISO9001、ISO14001、OH SAS18001を取得しています。 Huadeの油圧バルブは、その優れた性能により軍事産業やその他の分野で広く使用されています。

方向制御弁 WMM 10 の製品パラメータ

技術データ（これらのパラメータ以外の用途については、お問い合わせください。）
サイズ		10
最大作動圧力	ポートA.B.P(㎫)	31.5まで
	ポートT(㎫)	15まで
最大流量(L/min)		120まで
流れ断面積（制御位置0）		記号 Q の場合、公称断面積の 6%
		記号 W の場合、公称断面積の 3%
圧力流体		鉱物油（NBRシール用）またはリン酸エステル（FPMシール用）
圧力流体温度範囲（℃）		-30～+80
粘度範囲 (mm2/s)		2.8～500
重量(kg)		約3.3
ハンドルで電源を制御 (N)		回り止め付約16～23
		回り止めなし約20～27

方向制御弁 WMM 10 の製品特長と用途

特徴：

▶ ハンドレバー付き直動式方向切換スプールバルブ

▶ スプリングリターンまたは戻り止め付き（オプション）

▶ サブプレート取付用

▶ Din 24 340 フォーム A、ISO 4401、CETOP への移植パターン - RP 121H

応用：

方向切換弁タイプ WMM 10 はプレート接続を採用しており、他の国産シリーズのバルブに比べて小型、大流量、優れた信頼性という利点があります。建設機械、化学機械、軽産業機械、機関車などの産業で広く使用されています。

方向制御弁 WMM 10 の機能、部位、記号

タイプ WMM 10 バルブは、ハンドレバーで作動する方向性スプールバルブです。フローの開始、停止、方向を制御します。

方向切換弁は基本的に、ハウジング①、ハンドレバー②、コントロールプール③、および 1 つまたは 2 つのリターンスプリング④で構成されます。非操作状態では、コントロールスプール③はリターンスプリング④によって中立位置または初期位置に保持されます。制御スプール③はハンドレバー②を介して作動し、これはジョイントとピンを介して制御スプール③に直接作用します。これにより、スプールは静止位置から必要な切り替え位置に移動する。ハンドレバー②を切換位置ゼロに戻すと、リターンスプリング④を介してスプール③が中立位置に戻ります。

4WMM../F..型（回り止め付）

これらのバルブは、戻り止めが取り付けられた 2 または 3 ポジション方向制御バルブで、すべての切り替え位置で動作します。

タイプ WMM10...30B の断面図

カートリッジスロットル
