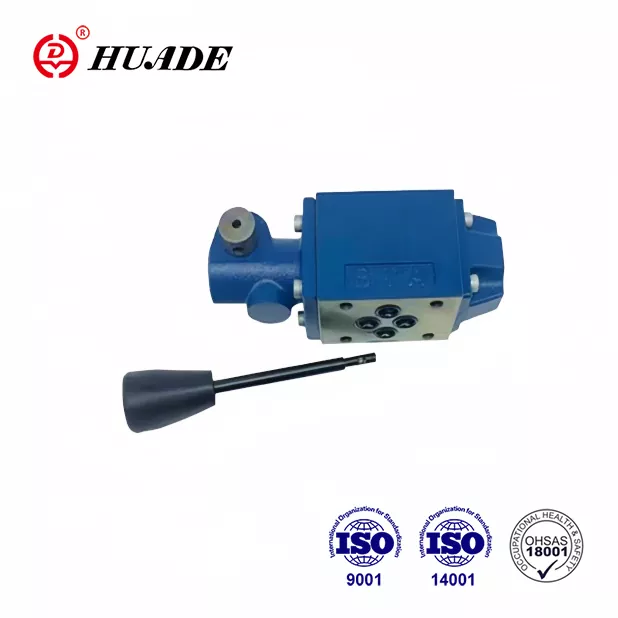

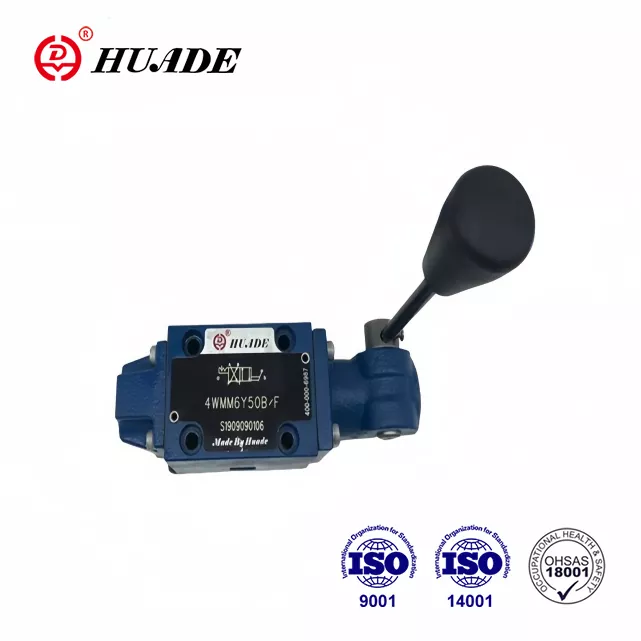

信頼性の高い手動制御が必要な油圧システムを使用する場合、方向制御バルブ WMM 6 は実用的な選択肢として際立っています。このバルブは Bosch Rexroth によって製造され、数十年にわたり世界中の産業に貢献してきました。作動油の流れを正確に制御するように設計されており、オペレーターが産業機械からモバイル機器に至るまであらゆるものを管理できるようにします。
WMM 6 は、国際規格に準拠した手動方向切換弁のファミリーに属します。このバルブが特に便利なのは、その簡単な操作と堅牢な構造の組み合わせです。エンジニアや技術者は、複雑な電気システムや外部電源を必要とせずに、中圧から高圧のアプリケーションを処理できる点を高く評価しています。
WMM 6 設計の基本を理解する
方向制御バルブ WMM 6 は、精密機械加工されたハウジング内のスライド スプール機構を介して動作します。手動レバーを動かすと、スプールの位置が変わり、作動油の特定の経路が開閉します。このダイレクト操作方式により、入力とバルブの応答の間に遅延がありません。
バルブ本体は、NG6 または ISO 4401-03 インターフェイスとしても知られる CETOP 3 規格に従って、サブプレートに直接取り付けられます。この標準化により取り付けが簡単になり、カスタム変更を加えることなくバルブを既存の油圧システムに適合させることができます。ハウジングは通常、亜鉛メッキ鋼で作られており、厳しい環境でも優れた耐食性を発揮します。
バルブの内部には、内部漏れを最小限に抑えるシールランドを備えた慎重に設計されたスプールがあります。これらのスプールにはさまざまな構成があり、それぞれが特定の記号文字で識別されます。スプリングリターン機構により、レバーを放すとバルブが確実に中立位置に戻ります。これは安全な操作に不可欠です。
重要な技術仕様
方向制御バルブ WMM 6 は、メインポートで最大 315 bar の圧力に対応し、最大流量は 60 リットル/分です。これらの仕様により、中型の油圧シリンダやモータに適しています。タンクポートは最大 160 bar まで対応でき、ほとんどの標準的な用途に十分です。
標準の NBR シールを使用した場合、動作温度範囲は摂氏マイナス 30 度からプラス 80 度まで拡張されます。高温または耐薬品性流体を使用する用途には、バルブはバリアント V としてコード化された FKM シールを使用できます。バルブは 2.8 ～ 500 平方ミリメートル/秒の広い粘度範囲にわたって性能を維持しますが、最適な性能は HLP46 などの標準作動油を使用した場合約 46 mm²/秒で発生します。
完全なバルブアセンブリの重量は、3 ポジションバージョンで約 1.4 kg、ラチェット戻り止め機構を装備した場合は 1.6 kg です。手動レバーを操作するには、システム圧力とスプール構成に応じて約 20 ～ 30 ニュートンの力が必要です。この力レベルにより、長時間使用してもオペレータが疲労することなく確実に制御できます。
スプール記号と流路オプション
用途に合わせて方向制御バルブ WMM 6 を選択する場合、スプール記号を理解することが重要です。各記号は、バルブがさまざまな位置でどのように動作するかを決定する特定の流路構成を表します。簡単に識別できるように、シンボルはバルブ本体に直接マークされています。
記号 E は、中立位置ですべてのポートがブロックされるクローズドセンター構成を表します。この設計は、油圧シリンダーをドリフトなく所定の位置に保持する必要がある場合に最適です。レバーを位置 A に動かすと、圧力はポート A に流れ、ポート B はタンクに接続され、位置 B ではその逆になります。
シンボル M は、圧力ポートがブロックされたままの状態で、ポート A と B が中立位置でタンクに接続されるオープンセンター設計を特徴としています。この構成は、中立時の圧力上昇を最小限に抑えたい方向スイッチング用途で一般的です。この記号があるものは他の記号に比べて流量が大きくなる傾向があります。
シンボル C は、作業ポート A と B がブロックされている間、圧力が中立のタンクに接続されるもう 1 つの一般的な構成を提供します。この設計は、ポンプが確実に負荷を解除できることよりも位置を維持することがそれほど重要ではない用途において、モーターのクリープを防ぐのに役立ちます。シンボル J は、タンクと作業ポートの両方に圧力が部分的に接続されるタンデム センターを提供し、中立時に減圧が必要な特定の用途に役立ちます。
実際のアプリケーションと業界での使用
方向制御バルブ WMM 6 は、油圧機能の手動制御が必要な製造施設で広く使用されています。射出成形機には、金型の開閉操作のためにこれらのバルブが組み込まれていることがよくあります。直接的な機械制御は、電子制御では得られない触覚フィードバックをオペレーターに提供します。
モバイル機器は、もう 1 つの主要なアプリケーション分野を代表します。農業機械、建設機械、資材運搬車両は、手動オーバーライド機能の恩恵を受ける機能に WMM 6 を使用します。バルブの堅牢な構造は、モバイル環境で一般的な振動や温度変化に耐えます。
危険な場所では、WMM 6 XC バリアントは ATEX 指令に準拠した防爆動作を提供します。このため、このバルブは、可燃性雰囲気が存在する可能性のある石油およびガスの操業、採掘環境、化学処理施設に適しています。 XC バージョンは、表面温度を摂氏 100 度未満に維持し、グループ II カテゴリ 2G/D 機器の要件を満たしています。
メンテナンス ワークショップやテストベンチでは、セットアップやトラブルシューティング手順中の手動制御に方向制御バルブ WMM 6 が頻繁に使用されます。このバルブのシンプルな操作と信頼性の高い性能は、オペレーターが複雑なプログラミングやセットアップ手順を必要とせずに正確な制御を必要とするアプリケーションに最適です。
WMM 6 と代替ソリューションの比較
ボッシュ レックスロスの製品範囲内では、方向制御バルブ WMM 6 は、同様の目的を果たすが作動方法が異なる他の手動操作バルブと並んでいます。 WMR 6 シリーズはローラーまたはプランジャーの作動を使用するため、カム操作のシーケンシャル制御に適しています。 WMD 6 バリアントは回転ノブ操作を特徴としており、スペースに制約のあるアプリケーションでよりコンパクトな設置を実現します。
遠隔操作の要件に対応するため、WMU 6 シリーズは直接手動操作の代わりに油圧パイロット制御を提供します。これにより、小型パイロットバルブを使用して、離れた場所からのバルブ操作が可能になります。ただし、これによりシステムが複雑になり、基本的な WMM 6 には必要のないパイロット圧力源が必要になります。
4WE 6 シリーズのようなソレノイド作動バルブは、自動化の利点と電子制御システムとの統合をもたらします。これらの電動方向制御弁は PLC 信号に応答し、複雑なシーケンスを可能にします。ただし、電力が必要で、通常、手動の WMM 6 よりも約 20% コストが高くなります。手動バルブは、停電の場合に信頼性の高いバックアップを提供します。
方向制御バルブ WMM 6 は、手動操作が許容される、または手動操作が好ましい用途に費用対効果をもたらします。そのシンプルさにより、初期コストが削減され、メンテナンス要件が軽減され、優れた長期信頼性が得られます。電気部品がないため、電磁干渉や電気的故障の心配がありません。
インストールのガイドラインとベストプラクティス
方向制御バルブ WMM 6 の適切な取り付けは、取り付けサブプレートの表面を準備することから始まります。表面は平らで清潔で、漏れの原因となる傷や損傷があってはなりません。組み立て中の損傷を防ぐため、取り付ける前に O リング シールに作動油の薄い膜を塗布してください。
4 本の M5 ソケットヘッドネジを使用し、締め付けトルク 10 ニュートンメートルでバルブを取り付けます。取り付け面全体に圧力が均等に分散されるように、対角線の締め付けパターンに従ってください。バルブは重力に依存する機構ではなく、スライディングスプールの原理で動作するため、任意の方向に取り付けることができます。
システムの濾過はバルブの寿命に重要な役割を果たします。 ISO 4406 清浄度コード 20/18/15 以上を達成できるフィルターを取り付けてください。これは約 25 ミクロンの濾過に相当します。汚染は方向制御バルブの早期摩耗の主な原因であるため、適切な流体の清浄度を維持することはいくら強調してもしすぎることはありません。
方向制御バルブ WMM 6 を主に単方向の流れの用途に使用することは、可能であれば避けてください。不均衡な流れの力は摩耗を加速させる可能性があり、圧力補償装置の取り付けが必要になる場合があります。単方向動作が避けられない場合は、圧力ポートにスロットル インサートを追加して、流れの力を軽減し、スプールのたわみを最小限に抑えることを検討してください。
メンテナンスに関する考慮事項とトラブルシューティング
方向制御バルブ WMM 6 の定期検査には、ハウジングおよびポート接続部の周囲の外部漏れのチェックが含まれる必要があります。少量の浸出は、交換が必要な O リングが摩耗していることを示している可能性があります。ほとんどのシール キットは簡単に入手でき、特殊な工具を使わずに取り付けることができます。
バルブスプールは、拘束や過剰な力を加えることなく、動作範囲全体にわたってスムーズに動く必要があります。操作力が著しく増加した場合は、スプールボア内の汚れまたはスプールランドの摩耗を示している可能性があります。内部検査には、メーカーのガイドラインに従ってシステムからバルブを取り外し、分解する必要があります。
HFC タイプのような耐火性流体を使用して操作する場合は、鉱物油での操作に比べてシールの寿命が短くなることが予想されます。方向制御バルブ WMM 6 はこれらの流体との互換性を維持しますが、メンテナンス間隔を 30 ～ 50 パーセント短縮する必要があります。 HFC 流体を使用する場合は、適切なシールを維持するために、タンク ポートに適切な予圧がかかっていることを確認してください。
XC バリアントを使用する爆発性雰囲気での用途では、表面温度の適合性を定期的に検証することをお勧めします。 ATEX 要件への準拠を示す詳細なサービス記録を維持します。改造や修理を行う場合は、バルブ アセンブリの防爆特性を維持する必要があります。
ニーズに合わせた適切な構成の選択
適切な方向制御バルブ WMM 6 モデルを選択するには、アプリケーション要件を慎重に検討する必要があります。まず、必要な流量と最大動作圧力を決定します。バルブは最大 60 リットル/分および 315 bar の圧力に対応しますが、最大定格以下で動作させると通常、耐用年数が長くなります。
次に、機能要件に一致するスプール シンボルを選択します。負荷を所定の位置に保持する必要がある場合、シンボル E が最も低い内部漏れを提供します。ポンプがニュートラルでアンロードする必要がある用途では、記号 C または M の方が適切な場合があります。流路図を注意深く検討して、選択したシンボルが目的の回路動作を提供することを確認してください。
用途に戻り止め機構が必要かどうかを決定します。オプションのラチェット戻り止めは、オペレーターによる継続的な入力を必要とせずに、レバーを選択した位置に保持します。この機能は、最大流量容量がわずかに減少しますが、アクチュエータを長期間伸縮させたままにしておく必要がある場合に有用であることがわかります。
使用環境を考慮してシール材質をご指定ください。標準の NBR シールは、鉱油ベースの油圧作動油を使用するほとんどの用途に適しています。 V コードの FKM シールは、高温および特定の合成流体に対する優れた耐性を備えています。爆発性雰囲気用途の場合は、適切な ATEX 認定文書を使用して XC バリアントを指定してください。
流体の互換性とシステム統合
方向制御バルブ WMM 6 は、幅広い作動油で問題なく動作します。 DIN 51524 仕様を満たす標準鉱油は、優れた耐用年数と性能を提供します。 HETG および HEES カテゴリの生分解性作動油にも互換性があるため、このバルブは環境に敏感な用途に適しています。
HFC に分類される水グリコール系流体を使用する場合は、鉱物油での使用に比べて部品の寿命が短くなる可能性があることに注意してください。これらの液体は、多くの用途においてメンテナンスの考慮事項を上回る耐火性の利点を提供します。水ベースの流体では、キャビテーションを防止し、内部コンポーネントの適切な潤滑を確保するために、システム設計に細心の注意を払う必要があります。
システム設計者は、ポンプ要件を計算する際に、方向制御バルブ WMM 6 による圧力降下を考慮する必要があります。毎分 60 リットルの定格流量では、スプールのシンボルと流れの方向に応じて、5 ～ 15 bar の範囲の圧力降下が予想されます。この圧力損失は、システム全体の効率の計算に考慮する必要があります。
このバルブは、ポンプ、シリンダー、モーター、アキュムレーターなどの標準的な油圧コンポーネントと簡単に統合できます。 CETOP 取り付けインターフェイスにより、さまざまなメーカーのサブプレートとの互換性が保証されます。古いバルブを交換する場合は、取り付けの問題を避けるために、ポートのサイズと取り付けパターンが一致していることを確認してください。
今後の展開と業界動向
方向制御バルブ WMM 6 は実証済みのテクノロジーを代表するものですが、進行中の開発によりその機能が強化され続けています。一部のメーカーは、バルブ本来のシンプルさを損なうことなく位置フィードバックを提供するセンサーの統合を模索しています。このような開発により、主要な制御方法として手動操作を維持しながら状態監視が可能になる可能性があります。
インダストリー 4.0 接続への傾向は、手動方向切換弁などの従来のコンポーネントにも影響を及ぼします。将来のバージョンでは、サイクル数、動作温度、圧力条件のワイヤレス監視が組み込まれる可能性があります。このデータは、既存の油圧システムの再設計を必要とせずに、予知保全戦略をサポートできる可能性があります。
環境規制により、生分解性作動油の需要とエネルギー消費量の削減が引き続き推進されています。方向制御バルブ WMM 6 はすでにほとんどの環境に優しい流体をサポートしており、これらの要件に適切に対応しています。進行中のシール材料の開発により、新たな流体配合物との適合性がさらに向上するはずです。
電子制御の進歩にも関わらず、手動バルブはバックアップ システム、緊急操作、および自動化のメリットよりもシンプルさと信頼性の方が重要な用途での関連性を維持しています。方向制御弁 WMM 6 は、中核となる手動操作に代わるのではなく強化する監視機能を徐々に組み込みながら、これらの役割を果たし続ける可能性があります。
調達と入手可能性に関する考慮事項
方向制御バルブ WMM 6 は、世界中の Bosch Rexroth 認定代理店を通じて広く入手可能です。通常、リードタイムは、一般的な構成の場合はすぐに利用できるものから、特殊なバリエーションの場合は数週間かかる場合があります。システムの設置やメンテナンスを計画するときは、特にあまり一般的ではないスプール シンボルや防爆バージョンについては、調達時間を考慮してください。
価格は構成によって異なりますが、基本モデルの単体購入の価格は約 100 ～ 300 ユーロです。ボリューム価格設定により、複数のバルブを必要とするプロジェクトのユニットあたりのコストが大幅に削減されます。正規代理店は、特定のモデル コードと数量に基づいて詳細な見積もりを提供します。
方向制御バルブ WMM 6 を調達する場合は、サプライヤーが Bosch Rexroth の正規製品に適切な文書を提供していることを確認してください。偽造油圧コンポーネントは一部の市場で重大な懸念となっており、システムの安全性と性能を損なう可能性があります。適合証明書を要求し、公式カタログと照合して部品番号を確認してください。
テクニカル サポートの利用可能性は、サプライヤーの選択に考慮する必要があります。社内に油圧の専門知識を持つ販売代理店が、アプリケーションに関する質問、トラブルシューティング、システム設計のサポートを支援します。この付加価値サービスは、特に重要なアプリケーションや複雑なシステムの場合、わずかな価格差よりも重要であることがよくあります。
結論
方向制御バルブ WMM 6 は、さまざまな業界や用途にわたる油圧システムに信頼性の高い手動制御を提供します。実証済みの設計、標準化されたインターフェイス、堅牢な構造により、オペレータによる直接制御が必要または必要な場合に実用的な選択肢となります。技術仕様、構成オプション、適切なアプリケーションガイドラインを理解することで、油圧システムへの統合を確実に成功させることができます。
新しい機器を設計する場合でも、既存のシステムをアップグレードする場合でも、交換コンポーネントを指定する場合でも、WMM 6 は手動方向制御アプリケーションを検討する価値があります。性能、信頼性、費用対効果の組み合わせにより、油圧業界の標準ソリューションとして確立されています。適切な選択、設置、メンテナンスを行うことで、このバルブは要求の厳しい油圧用途において何年にもわたってトラブルのないサービスを提供します。
