油圧システムが重い負荷を安全に保持したり、不要な流体の逆流を防止したりする必要がある場合、エンジニアはパイロット操作の逆止弁を利用することがよくあります。中でも、Bosch Rexroth 製の SL タイプは、産業用およびモバイル機器アプリケーション向けの信頼性の高いソリューションとして際立っています。このガイドでは、パイロット操作チェック バルブ SL が他のバルブ タイプと異なる点、その仕組み、および油圧システムでの使用を検討する必要がある場合について説明します。
パイロット式逆止弁SLとは何ですか？

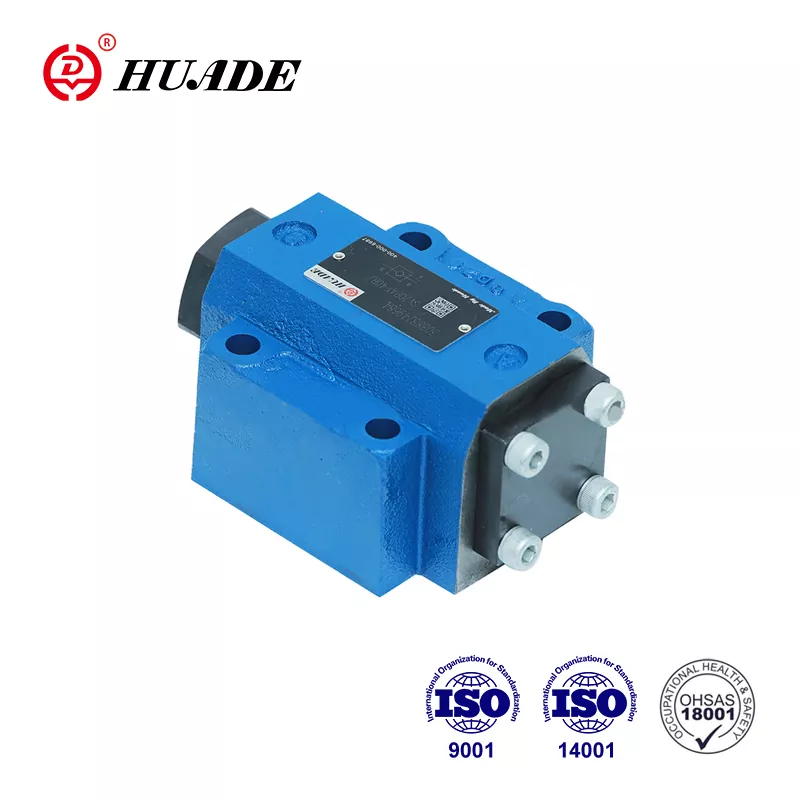

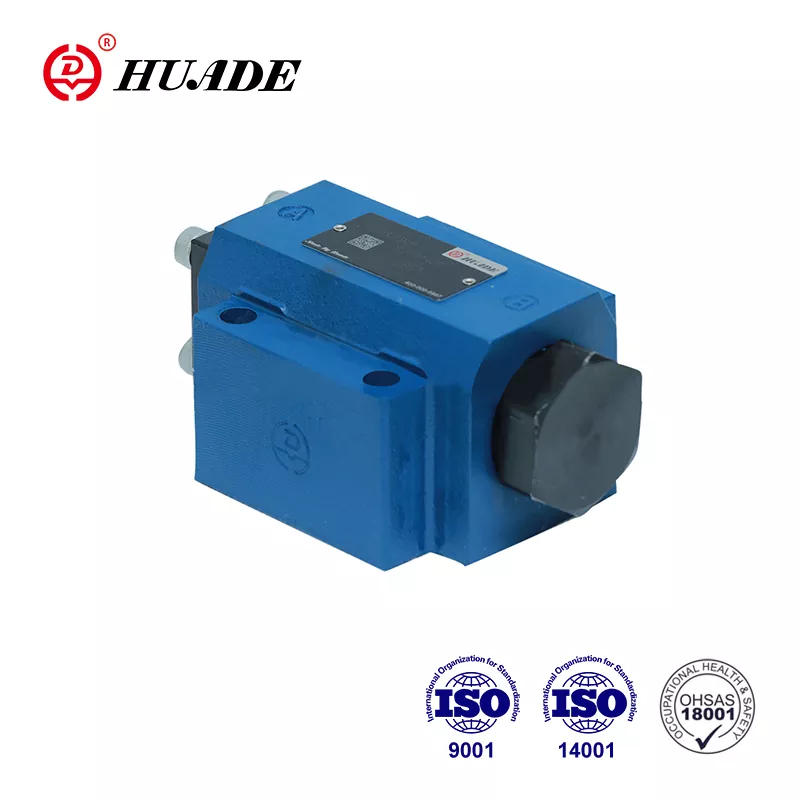

パイロット操作逆止弁 SL は、パイロット信号によって流体が解放されるまで、流体が一方向に自由に流れるようにしながら、反対方向の流れを遮断する油圧部品です。 「SL」という名称は、パイロット オイルを主回路とは別に排出する必要がある用途向けに設計された、Bosch Rexroth の SV シリーズの外部ドレン バリアントを特に指します。
このバルブはポペット設計を採用しており、サブプレートに取り付けることも、ネジ付きポートを介して接続することもできます。流体がポート A からポート B に流れるとき、バルブは最小限の抵抗で簡単に開きます。圧力が流体を B から A に押し戻そうとすると、バルブは漏れがなく完全にシールされます。バルブを逆に開く唯一の方法は、ポート X にパイロット圧力を加えることです。これにより、ポペットが機械的に持ち上げられ、流れが制御されます。
パイロット操作逆止弁 SL と標準 SV モデルの主な違いは、外部ドレン機能にあります。 SV バルブはパイロット オイルを内部でシステムに排出しますが、SL バルブはこのオイルを別のポート Y から排出します。この外部排出により、特にパイロット ドレンを独立してタンクに接続する必要がある場合や、内部ドレンが圧力干渉を引き起こす可能性がある場合に、複雑な油圧回路を構築する際に設計者の柔軟性が高まります。
パイロット式逆止弁SLの仕組み
パイロット操作逆止弁 SL の動作原理を理解することは、なぜそれが荷重保持用途で優れた性能を発揮するのかを説明するのに役立ちます。バルブには、本体、プライマリ ポペット、パイロット ポペット、圧縮スプリング、制御ピストンなど、いくつかの重要なコンポーネントが含まれています。これらの部分が連携して 3 つの異なる動作モードを作成します。
A から B への自由流れ中、作動油はポペットを直接押し、ほとんど抵抗なくポペットを開きます。バルブ全体の圧力降下は公称流量で 5 bar 未満に維持されるため、エネルギー損失が最小限に抑えられます。この自由流れ方向は通常、油圧回路のポンプ側に接続されます。
B から A への反対方向に圧力が高まると、システム圧力とバネ力が組み合わされてポペットをシートにしっかりと押し付けます。これにより、漏れのない完全なシールが形成され、荷物を所定の位置に保持するために不可欠です。たとえば、垂直油圧シリンダは、パイロット操作の逆止弁 SL が完全な遮断を維持するため、全負荷でも下方向にドリフトすることはありません。
3 番目のモードは、ポート X にパイロット圧力を加えるとアクティブになります。この圧力は、メイン ポペットよりも大きな表面積を持つ制御ピストンに作用します。機械的な利点により、比較的低いパイロット圧力がブロック側の高いシステム圧力に打ち勝つことができます。 SL 構成では、外部ドレンポート Y がパイロット室をポート A から分離し、負荷側からの干渉なしに意図した制御圧力のみがピストンに作用するようにします。
一部のパイロット操作逆止弁 SL モデルには、モデル指定の文字「A」で識別される減圧機能が含まれています。これらのバルブには、メイン ポペットが上昇する前にわずかに開く小さなボール ポペットが付いています。この段階的な開口部により、閉じ込められた圧力が徐々に解放され、油圧システムの衝撃と騒音が軽減されます。 「B」バリアントは、このプレオープン段階を行わずに直接開き、より速い応答を提供しますが、より多くの圧力スパイクを生成する可能性があります。
必要な最小パイロット圧力は、克服する必要がある負荷圧力によって異なります。エンジニアは、次の式を使用してこれを計算します。パイロット圧力は、負荷圧力にポペット面積と制御ピストン面積の比率を乗じた値より小さくなければなりません。実際の目的では、ほとんどのパイロット操作逆止弁 SL モデルは開き始めるまでに少なくとも 5 bar のパイロット圧力を必要としますが、正確な要件は負荷条件とバルブ サイズによって異なります。
技術仕様と性能データ
ボッシュ レックスロスは、NG10 から NG32 までの公称サイズのパイロット操作逆止弁 SL モデルを製造しており、幅広い産業用途をカバーしています。これらのバルブは、最大 315 bar の最大圧力と 550 リットル/分に達する流量に対応できるため、要求の厳しい油圧システムに適しています。
最小の NG10 サイズはコンパクトな機械に適しており、ポート X でわずか 2.5 立方センチメートルの制御容積で毎分最大 100 リットルを処理します。中程度の NG16 および NG20 バルブは毎分最大 300 リットルの流量をサポートし、最大の NG25 および NG32 モデルは重工業装置向けに毎分 550 リットルに対応します。各サイズは同じ最大使用圧力 315 bar を維持しますが、制御圧力は用途のニーズに応じて 5 ～ 315 bar の範囲で調整できます。
重量はモバイル機器の設計者にとって重要です。サブプレート取り付け構成の NG10 パイロット操作逆止弁 SL の重量は約 1.8 キログラムですが、NG32 モデルの重量は 7.8 キログラムに達します。ネジ接続バージョンでは、これらの数値に約 0.3 キログラムが追加されます。それに応じて物理的な寸法も異なり、NG10 は長さ約 100.8 ミリメートルで G1/4 ポートねじを使用しますが、NG32 は G1 1/2 ポートで 140 ミリメートルまで延長されます。
温度性能は典型的な産業条件をカバーします。標準の NBR シールを使用すると、パイロット操作逆止弁 SL は摂氏マイナス 30 度から摂氏プラス 80 度まで確実に動作します。高温または攻撃的な流体を使用する用途の場合、FKM シール材料はより優れた耐性を提供します。このバルブは 2.8 ～ 500 平方ミリメートル/秒の範囲の粘度を持つ作動油を受け入れますが、最適な性能は 40 ℃の標準 HLP46 オイルで発生します。
バルブの寿命を延ばすためには、汚染管理が依然として重要です。ボッシュ レックスロスでは、流体の清浄度を ISO 4406 クラス 20/18/15 以上に維持することを推奨しています。 RE 50070 濾過規格に準拠することで、パイロット操作逆止弁の最も一般的な故障モードの 1 つであるパイロット通路の詰まりを防ぐことができます。
アプリケーションに適したモデルの選択
さまざまなパイロット操作逆止弁 SL のバリエーションの中から選択するかどうかは、油圧システム設計のいくつかの要因によって決まります。基本的なシングル パイロット SL 構成は、一方向のみのフローを制御する必要がある場合に適しています。この設定は、重力によって負荷が下に引っ張られようとするため、遠隔リリース機能が必要な垂直シリンダ アプリケーションで一般的です。
ダブルパイロットバージョンは両方向の制御を提供するため、ストロークの両端で荷重保持が必要な複動シリンダに最適です。掘削機のアームなどの建設機械では、オペレーターが制御を放したときにどちらかの方向にドリフトするのを防ぐためにこの構成がよく使用されます。パイロット操作逆止弁 SL のデュアル パイロット機能により、外力に関係なく、荷重が正確な位置に留まります。
システムに高い圧力差が発生した場合、または突然の圧力解放によりコンポーネントが損傷する可能性がある場合、減圧オプションが重要になります。ボールポペットプレオープンステージを備えたタイプAモデルは、油圧ラインのショックを軽減し、バルブ切り替え時の騒音を最小限に抑えます。そのため、オペレーターの快適性が重要な用途や、圧力スパイクが敏感なコンポーネントに損傷を与える可能性がある用途に適しています。プレオープンのないタイプ B モデルは、より迅速に応答し、徐々に圧力を解放するよりも急速なバルブ作動が重要な場合にうまく機能します。
接続方法の選択は、システム アーキテクチャによって異なります。 DIN 24340 規格に準拠したサブプレートの取り付けにより、コンパクトなマニホールドの統合とクリーンな配管が可能になり、スペースが限られているモバイル機器では特に有益です。ねじ接続は、マニホールドの取り付けが現実的ではない改造用途やシステムに柔軟性をもたらします。パイロット操作逆止弁 SL は、互換性のある寸法で両方のアプローチをサポートします。
開放圧力の調整は、別の調整パラメーターを提供します。標準モデルは 1.5 ～ 10 bar のスプリングプリロード設定を使用し、メインポペットがしっかりと着座する前にどの程度の逆圧力が発生するかを決定します。開放圧力が低いと自由流れが容易になりますが、圧力低下時にバルブが再着座する可能性があります。開放圧力が高いと確実に確実に着座しますが、自由流れ方向の圧力降下が増加します。
パイロット操作逆止弁 SL が最も優れた性能を発揮する場所
産業オートメーションは、正確な負荷制御のためにパイロット操作逆止弁 SL テクノロジーに大きく依存しています。製造プレスでは、これらのバルブを使用してプレス サイクル中にラムの位置を維持し、油圧が低下したときに重い上部プラテンがドリフトするのを防ぎます。射出成形機も同様のセットアップを採用して、高い型締力の下で金型の半分をロックした状態に保ち、一貫した部品の品質を保証します。
モバイル機器は、おそらくパイロット操作逆止弁 SL の最大の適用分野を代表します。掘削機、ホイールローダー、バックホーはすべて、ブーム、スティック、バケット回路で信頼性の高い荷重保持を必要とします。オペレータがバケットを上げた状態で機械を駐車すると、パイロット作動逆止弁がシリンダシールの漏れや閉じ込められた油の熱膨張による負荷の下方への忍び寄りを防ぎます。 SL バルブの外部ドレン構成は、不安定性の原因となる内部圧力のフィードバックを回避するため、これらの用途で特にうまく機能します。
クレーン用途では、荷重の低下により重大な安全上の危険が生じるため、さらに高い信頼性が求められます。移動式クレーンのアウトリガー スタビライザーは、パイロット操作の逆止弁 SL を使用して、長時間のリフト中に数日または数週間位置を維持します。漏れがない特性により、クレーンは動作中ずっと水平に保たれます。多くのクレーン設計には、各シリンダの両側にデュアル パイロット操作逆止弁が組み込まれており、1 つの弁が故障した場合でも機能し続ける冗長荷重保持を実現します。
水処理施設では、パイロット操作逆止弁 SL モデルがメンテナンス手順を簡素化することがわかっています。ポンプ ステーションはこれらのバルブを使用してサービス中にモーターを隔離し、フィルターの逆洗浄のための遠隔起動を可能にします。外部パイロットドレンにより、メンテナンス担当者は安全な距離からバルブの開度を制御できるため、作業者を高圧ゾーンから遠ざけることができます。このリモート機能により、手動で操作する隔離バルブと比較してダウンタイムが短縮され、安全性が向上します。
風力タービンブレードピッチ制御システムは、パイロット操作逆止弁の用途が拡大しています。各ブレードは風に対する角度を調整する油圧シリンダーに接続されています。パイロット操作のチェックバルブ SL は、通常の動作中にブレードの位置を保持しながら、風の状態が変化した場合に迅速な調整を可能にします。ここでは、ブレード角度の小さな変化でもタービン効率と構造負荷に影響を与えるため、ゼロ漏れ仕様が重要になります。
フォークリフトなどのマテリアルハンドリング機器は、これらのバルブが提供する正確な制御の恩恵を受けます。マストリフトシリンダーは、荷重をドリフトなく任意の高さに保持する必要がありますが、パイロット操作の逆止弁 SL がこれを確実に達成します。デュアル パイロット バリアントでは、パイロット圧力を調整して自由落下ではなくスムーズな降下を実現することで、重い負荷がかかっている場合でも制御された降下が可能になります。
SLバルブを際立たせる利点
パイロット操作逆止弁 SL の最大の利点は、遮断方向での漏れがゼロであることです。高圧下でわずかに漏れる可能性がある直動逆止弁や、本質的に漏れがある程度制御されているカウンターバランス バルブとは異なり、SL バルブは完全なシールを作成します。これは、わずかなドリフトでも時間の経過とともに蓄積されて重大な位置誤差が生じる静的荷重保持にとって非常に重要です。
遠隔制御機能により、オペレーターの到達範囲が広がり、安全性が向上します。離れた場所からパイロット圧力を加えることで、危険な機器の近くに立つことなく荷重を解放できます。緊急停止システムはパイロット操作の逆止弁 SL 回路と統合することもでき、安全インターロックが作動すると閉じ込められた負荷を自動的に解放します。この柔軟性は、人間の介入を最小限に抑える必要がある自動化システムにおいて価値があることがわかります。
バルブ サイズに比べて高い流量容量は、システム設計者がコンポーネントの体積を最小限に抑えるのに役立ちます。最大のパイロット操作逆止弁 SL モデルは、コンパクトな取り付け寸法を維持しながら、ほとんどの産業用シリンダに十分な 550 リットル/分を処理します。この高流量機能により、フリーフロー方向の圧力降下が低くなり、通常、公称流量で 5 bar 未満となるため、エネルギーの無駄が減り、動作温度が低くなります。
変化する条件への素早い応答により、パイロット操作逆止弁が動的用途で優位性を発揮します。パイロット圧力がかかるとバルブが素早く開き、パイロット圧力が解放されると、スプリングとシステム圧力によってポペットがほぼ瞬時に閉じます。減圧バリアントはショックを軽減するためにこの動作を意図的に遅くしますが、これらのモデルでも、流体摩擦や複雑な計量回路に依存する代替バルブタイプよりも速く反応します。
ダブルパイロット構成の双方向の柔軟性により、複雑な回路で複数のバルブを使用する必要がなくなります。デュアル パイロット入力を備えた 1 つのパイロット操作チェック バルブ SL は、両方向の荷重保持が必要な用途で 2 つの別個のバルブを置き換えることができます。これにより、部品数、潜在的な漏れ箇所、システム全体の複雑さが削減され、コンポーネントの数が減って信頼性が向上します。
制限とリスクを理解する
構造の複雑さが、より単純な直動式バルブと比較して、パイロット操作逆止弁 SL 設計の主な欠点を生み出します。パイロットポペット、制御ピストン、外部ドレン通路などの追加コンポーネントにより、製造コストが増加し、潜在的な故障箇所が増加します。小さなパイロット通路は特に汚染を受けやすく、制御信号がブロックされ、必要なときにバルブが開かなくなる可能性があります。
パイロット操作逆止弁の場合、より単純な代替品よりもメンテナンスの要件が高くなります。パイロット通路の詰まりを防ぐために、定期的な点検と清掃が必要です。メイン ポペットとパイロット ポペットの両方のシールが摩耗すると、定期的な交換が必要になります。通常、流体と温度の条件に応じて NBR または FKM 材料を使用します。これらのメンテナンス作業には、基本的な逆止弁の整備よりも多くの技術的知識が必要であり、メンテナンス担当者に専門的なトレーニングが必要になる可能性があります。
動的負荷アプリケーションでは、パイロット操作チェックバルブ SL モデルでチャタリングの問題が発生する可能性があります。負荷が振動または振動すると、バルブがしきい値圧力で開閉を繰り返し、騒音が発生し、摩耗が促進されることがあります。カウンターバランス バルブは、漸進的に開く特性により、これらの動的条件をよりスムーズに処理します。静的な保持ではなく、一定の負荷の移動を伴うアプリケーションの場合、パイロット操作の逆止弁は最良の選択ではない可能性があります。
熱膨張の影響は、パイロット操作の逆止弁の用途において、微妙ではありますが現実的なリスクをもたらします。閉じたバルブと負荷の間に閉じ込められた作動油が温まると、膨張して圧力が上昇します。圧力上昇が非常に大きくなり、パイロット信号が圧力上昇を克服できない可能性があるため、エンジニアはこれを「サーマル ロック」と呼ぶことがあります。温度が摂氏約 10 度上昇すると、閉じ込められた容積内で 100 バールを超える圧力上昇が発生する可能性があります。サーマルリリーフバルブを設計するか、温度安定性の高い流体を検討することは、このリスクを軽減するのに役立ちます。
コストを考慮すると、パイロット操作逆止弁 SL モデルは単純な用途にはあまり魅力的ではありません。基本的な直動逆止弁はコストが大幅に安く、荷重保持が必要ない場合の簡単な逆流防止に完全に機能します。 SL バルブの洗練された制御機能は、用途が特に遠隔リリース機能、漏れゼロ、または正確な双方向制御を必要とする場合にのみ、その高価な価値を正当化します。
SL バルブと代替ソリューションの比較
直動逆止弁は、パイロット操作逆止弁 SL に代わる最も単純な代替手段です。これらの基本的なバルブは、流体圧力のみを使用して軽いバネに抗してポペットを持ち上げ、逆流を阻止しながら一方向の流れを許可します。非常に迅速に対応し、パイロットによる設計よりもコストが大幅に低くなります。ただし、直動逆止弁は高圧下でわずかに漏れが発生する可能性があり、流体がポペットに直接衝突するため摩耗が早くなり、遠隔から逆方向に開くことはできません。これらは、ポンプ出口の保護や基本的なライン絶縁にはうまく機能しますが、真の負荷保持の要件は満たしていません。
カウンターバランスバルブは、圧力リリーフ機能とチェックバルブの動作を組み合わせて、動的負荷に対するスムーズな制御を実現します。これらのバルブは負荷圧力に基づいて開きを調整し、暴走を防ぐ背圧を維持しながら垂直負荷の下降を制御できます。クレーンホイストや車両リフトゲートなど、荷物が絶えず移動するモバイル機器のモーションコントロールに優れています。トレードオフは、カウンターバランスバルブは常にある程度の漏れを制御しており、直動式またはパイロット操作式チェックバルブよりもコストがかかることです。動きを望まない静的荷重保持の場合、パイロット操作逆止弁 SL が低コストで優れた性能を提供します。
電気制御ソレノイドバルブは、リモートリリース機能の別のオプションを提供します。これらのバルブは電磁コイルを使用して内部のスプールまたはポペットをシフトし、パイロット圧力を必要とせずにオンオフ制御を提供します。電子制御アーキテクチャを備えたシステムで適切に動作し、PLC やその他の自動化機器と直接統合できます。ただし、ソレノイドバルブは通常、同等サイズのパイロット操作逆止弁よりも流量が低く、連続通電中に熱が発生し、開位置を維持するために電力が必要です。パイロット操作逆止弁 SL は、油圧動力がすぐに利用でき、電気的複雑さを最小限に抑える必要がある用途に最適です。
油圧ヒューズは、安全性が重要な荷重保持のための特殊な代替手段となります。これらの装置は、ホースの破損や継手の破損を示す可能性のある過剰な流量を検出すると、自動的に閉じます。これらは、パイロット操作の逆止弁では提供できない緊急保護を提供します。ただし、ヒューズには遠隔解放機能がないため、正当な高流量条件で誤作動する可能性があります。多くのエンジニアは両方の技術を組み合わせて、通常の制御にはパイロット操作の逆止弁 SL を使用し、緊急時のバックアップ保護には油圧ヒューズを使用します。
耐用年数を延ばすメンテナンスの実践
定期的な検査スケジュールにより、パイロット操作逆止弁 SL システムは確実に動作し続けます。毎月の目視検査では、シールや取り付け面の周囲に外部のオイル漏れがないかどうかを確認する必要があります。たとえ小さな漏れでもシールの劣化を示しており、時間の経過とともに悪化します。バルブの動作中に異常なノイズを聞くことで、完全な故障が発生する前に問題を発見できる可能性があります。チャタリングやキーキーという音は、多くの場合、圧力状態が不安定であるか、ポペット表面が摩耗していることを意味します。
流体の清浄度を維持することで、パイロット操作逆止弁が汚染されやすくなる小さなパイロット通路を保護します。 ISO 4406 清浄度クラス 20/18/15 要件に従うということは、濾過システムが粒子が制御オリフィスに詰まる前に捕捉することを意味します。水分の混入のない適切な作動油を使用すると、内面の腐食が防止されます。多くのメンテナンス プログラムには、四半期ごとのオイルのサンプリングと分析が含まれており、汚染レベルが許容範囲内に収まっていることを確認します。
これらの小径のチューブや通路は詰まりやすいため、パイロットラインの検査には特に注意が必要です。パイロットラインを切り離してバックフラッシュすることで、蓄積した破片を毎年除去します。パイロット回路の逆止弁に固着の兆候がある場合は、洗浄するか交換する必要があります。パイロット圧力をゲージでテストすると、パイロット操作逆止弁 SL を開くように命令したときに適切な制御信号がポート X に到達することが確認されます。
シールの交換間隔は動作条件によって異なりますが、通常は 2 ～ 5 年ごとです。 NBR シールは中程度の温度の用途では長持ちしますが、FKM シールは高温や攻撃的な流体に耐えますが、コストが高くなります。シールを交換するときは、ポペットとバルブ本体の合わせ面に傷や摩耗がないか点検してください。新しいエラストマーであっても良好なシールを妨げる可能性があります。細かい研磨紙で軽く磨くとシール面を修復できますが、深い傷がある場合はバルブ本体の交換が必要です。
機能テストにより、パイロット操作の逆止弁が引き続き正しく機能することが検証されます。簡単なテストでは、重りを載せた垂直シリンダーを使用します。パイロット圧力がブロックされていると、負荷は数時間または数日間完全に静止したままになり、漏れがゼロであることが実証されます。定格パイロット圧力を加えるとバルブが開き、負荷がスムーズに下降します。パイロット圧力がオフの状態で負荷が下方向にクリープする場合、またはバルブを開くために過剰なパイロット圧力が必要な場合は、メンテナンスまたは交換が必要です。
一般的な問題のトラブルシューティング
パイロット操作チェックバルブ SL がコマンドで開かない場合は、ポート X でパイロット圧力を確認することから始めます。パイロット接続で圧力計を使用して、適切な信号圧力がバルブに到達しているかどうかを確認します。パイロット圧力が 5 bar 未満の場合、問題はバルブ自体ではなくパイロット回路にあります。ラインの詰まり、パイロットバルブの故障、またはパイロット供給のポンプ容量が不十分でないか確認してください。
パイロット圧力が正しく読み取られているにもかかわらずバルブが開かない場合は、パイロット通路内の汚染または制御ピストンの固着が疑われます。通常、バルブを分解すると、ピストンの動きを妨げている汚れや腐食が見つかります。すべての内部通路を徹底的に洗浄し、シールを交換すると、通常は機能が回復します。ひどい場合には、制御ピストンの表面に傷がつき、交換が必要になる場合があります。
ブロックされた方向の漏れは、ポペットまたはシートの損傷を示します。少量の汚染物が柔らかいポペット表面に埋め込まれ、バルブが閉じているときでも漏れ経路が形成される可能性があります。分解して検査すると、ポペットとシートを洗浄するとシールが回復するかどうか、または交換部品が必要かどうかがわかります。洗浄後も漏れが続く場合は、システム圧力がバルブの定格容量を超えていないことを確認してください。これにより、シール面に永久的な損傷を与える可能性があります。
動作中にチャタリングや振動が発生する場合は、負荷が不安定であるか、パイロット圧力が振動している可能性があります。バルブの動作中に負荷が安定していることを確認してください。負荷自体が振動する場合、パイロット操作逆止弁 SL はその用途には適切なソリューションではない可能性があります。パイロット回路内の圧力が不安定になると、バルブがしきい値で開閉を繰り返す可能性があります。パイロットラインにアキュムレータを設置すると、これらの圧力変動が平滑化され、チャタリングが停止する場合があります。
バルブ切り替え時のノイズは通常、減圧機能が正しく動作していないこと、またはアプリケーションにタイプ B ではなくタイプ A のバルブが必要であることを意味します。ボールポペットのプレオープンステージを備えていないモデルでは、圧力が突然解放され、油圧ラインに音響衝撃が発生する可能性があります。騒音が許容できない場合は、通常、減圧タイプのパイロット操作逆止弁 SL に切り替えることで問題が解決されます。あるいは、パイロットラインに小さなオリフィスを追加すると、バルブの開きが遅くなり、応答が若干遅くなる代わりにショックが軽減されます。
サーマルロックの状況では、さまざまなトラブルシューティングのアプローチが必要です。システムが高温条件でアイドル状態になった後、負荷が移動しにくくなった場合、閉じ込められた流体の膨張により過剰な圧力が発生している可能性があります。通常の作動圧力よりも高く、パイロットオーバーライド容量よりも低い圧力に設定された小型サーマルリリーフバルブを取り付けると、通常の動作に影響を与えることなく熱膨張が可能になります。あるいは、温度安定性の作動油を使用すると、熱膨張係数が下がります。
今後の展開と業界動向
油圧システムの設計者は、予知保全を可能にするために、センサーをパイロット操作の逆止弁 SL コンポーネントと統合することが増えています。パイロットラインの圧力トランスデューサーは制御信号強度を監視し、パイロット圧力が機能レベルを下回る前にオペレーターに警告します。ポート Y からのドレンラインの汚染センサーは、粒子が蓄積し始めると検出し、詰まりが発生する前にメンテナンスを開始します。これらのスマート バルブ システムは、問題を早期に発見することで計画外のダウンタイムを削減します。
環境規制により、特にモバイル機器や林業用途で生分解性作動油の採用が促進されています。最新のパイロット操作逆止弁 SL 設計は、互換性のあるシール材料と強化された腐食保護によってこれらの流体に対応します。 VDMA 24568 および同様の規格は、エンジニアがバイオオイル用途に適切なバルブを選択するのに役立ちます。環境への懸念が高まるにつれ、代替流体化学との幅広い互換性が期待されます。
モバイル機器の小型化傾向により、性能を犠牲にすることなく、より小型で軽量のパイロット操作逆止弁の需要が生じています。 3D プリンティングや精密鋳造などの高度な製造技術により、よりコンパクトな設計が可能になる可能性があります。重量の削減は、1キログラムごとに動作範囲に影響を与えるバッテリー電気モバイル機器では非常に重要です。将来のパイロット操作逆止弁 SL モデルでは、非耐圧コンポーネントにアルミニウムやエンジニアリング プラスチックなどの軽量素材が組み込まれる可能性があります。
エネルギー効率の向上は、自由流れ方向の圧力降下を減らすことに重点を置いています。現在の公称流量での 5 bar の圧力降下でさえ、熱となる無駄なエネルギーを表しています。最適化された流路の形状により、圧力降下が半分に削減され、システム全体の効率が向上する可能性があります。エネルギーコストが上昇し、環境圧力が高まるにつれて、こうした効率の向上は経済的にさらに魅力的になります。
電子制御システムとの統合はさらに拡大していくだろう。パイロット操作チェック バルブ SL は現在、純粋に油圧パイロット信号に依存していますが、将来のバージョンでは電子パイロット バルブと位置センサーがバルブ本体に直接組み込まれる可能性があります。この統合により、システム アーキテクチャが簡素化され、パイロット操作逆止弁の魅力となっている機械的な単純さと信頼性を維持しながら、より高度な制御アルゴリズムが可能になります。
アプリケーションに合わせた正しい選択をする
パイロット操作逆止弁 SL と代替技術を選択するには、特定の要件を慎重に評価する必要があります。まず、アプリケーションに静的荷重保持と動的荷重制御のどちらが必要かを特定します。バルブが閉じているときに負荷が完全に静止している必要がある場合は、パイロット操作逆止弁 SL の漏れがない特性が最適な選択となります。降下速度を制御して荷物が頻繁に移動する場合は、おそらくカウンターバランスバルブの方が効果的です。
設計においてリモート リリース機能が重要かどうかを検討してください。手動バルブ操作が許容される単純な用途では、安価な直動逆止弁を使用できます。オペレーターが離れた場所からバルブの開度を制御する必要がある場合、または自動化システムがバルブ制御を統合する必要がある場合、パイロット操作逆止弁 SL はパイロット回路を通じて重要な遠隔操作を提供します。システム全体の安全性を向上させるために、人員を危険な場所から遠ざける場合、安全性を考慮してこの要件が推進されることがよくあります。
システムの汚染制御機能を正直に評価してください。パイロット式逆止弁 SL モデルには、きれいな作動油と適切なろ過が必要です。アプリケーションがほこりの多い環境で濾過が限界で動作する場合、またはメンテナンス方法が一貫していない場合は、小さな通路が少ないシンプルなタイプのバルブの方が、性能に限界があるにもかかわらず、より信頼性が高いことが証明される可能性があります。バルブに必要な清浄度を維持できないシステムには、高度なバルブを選択しないでください。
流量と圧力の要件により、バルブ サイズの選択が狭まります。ほとんどのシステムは最大流量で継続的に動作しないため、ポンプ容量に依存するのではなく、回路内の実際の流量を測定してください。実際の流量を処理する最小のバルブを選択すると、コストと重量が最小限に抑えられます。圧力定格は、適切な安全マージンを持ってシステムの最大圧力を超える必要があり、通常は予想される最大圧力を少なくとも 25 パーセント上回る定格のバルブを選択します。
外部ドレンの要件によって、SL モデルが必要か、それともよりシンプルな SV バリアントで十分かが決まります。パイロットドレンがメインバルブと同じマニホールドを通ってタンクに戻ることができる場合、内部ドレン SV モデルは正常に機能します。タンク圧力がパイロットの動作に干渉しないようにするため、パイロットドレンを別個にルーティングする必要がある場合、パイロット操作チェックバルブ SL モデルの外部ドレンポート Y が必要な柔軟性を提供します。
設置スペースの制約は、取り付けスタイルの選択に影響します。複数のバルブを収容できるマニホールドを設計できる場合、サブプレート取り付けは最もコンパクトな設置を実現します。ネジ接続により、マニホールドの製造が現実的ではない改造用途やテスト スタンドに柔軟性が提供されます。特定の取り付け構成を決定する前に、利用可能なスペースを慎重に測定し、寸法図を確認してください。
結論
パイロット操作逆止弁 SL は、遠隔制御で漏れのない負荷保持を必要とする油圧システムにおいて、特殊かつ重要な役割を果たします。外部ドレン構成により、標準の SV モデルでは実現できない設計の柔軟性が得られ、特にパイロット圧力の経路が重要となる複雑な回路で役立ちます。これらのバルブの機能と制限の両方を理解することは、エンジニアがバルブをいつ使用するか、どのように適切にメンテナンスするかについて情報に基づいた決定を下すのに役立ちます。
産業オートメーション、モバイル機器、および安全性が重要なシステムにおける静的負荷アプリケーションでは、パイロット操作逆止弁 SL テクノロジーは、より単純な代替品では匹敵しない信頼性の高い性能を提供します。漏れゼロと遠隔制御が不可欠な場合、コストとメンテナンス要件が高くなるのは当然です。それほど要求の厳しい用途では、多くの場合、直動逆止弁や、低コストの他の単純なソリューションを使用して問題なく動作します。
適切に選択するには、公称サイズ、圧力定格、シール材質、取り付け構成を考慮して、バルブの仕様を実際のシステム要件に一致させる必要があります。 RE 21482 カタログを含む Bosch Rexroth の詳細な技術文書には、正確なバルブ サイズ設定に必要なデータが含まれています。 Hyquip や Leader Hydraulics などのサプライヤーは、特定のモデルに対してアプリケーション サポートと価格設定を提供できます。
汚染管理と定期検査を重視したメンテナンス プログラムにより、パイロット操作逆止弁 SL システムは 10 年以上確実に動作し続けます。問題が発生した場合、通常は体系的なトラブルシューティングにより、パイロット ラインの詰まりやシールの摩耗などの修正可能な原因が特定されます。これらのバルブが内部でどのように機能するかを理解すると、トラブルシューティングがより効果的になります。
油圧技術が電子制御とのさらなる統合とエネルギー効率の向上に向けて進化するにつれて、パイロット操作逆止弁 SL の設計は新たな要件を満たすために適応し続けます。パイロット圧力を使用して密閉されたポペットを機械的に解放するという基本的な動作原理は依然として健全であり、今後数十年にわたって油圧システムに役立つ可能性があります。これらのバルブを完全に理解しているエンジニアは、より優れたシステムを設計し、より効果的に問題を解決できます。
