油圧システムを使用する場合、流体の流れを正しい方向に保つことが思っている以上に重要です。 Bosch Rexroth の Z1S 逆止弁サンドイッチ プレートは、まさにそれを実現します。流体を一方向に通過させ、逆流を阻止します。工場機械から建設機械に至るまで、この単純な作業は重要です。
Z1S チェックバルブサンドイッチプレートの違い
Z1S チェックバルブサンドイッチプレートは、その取り付け方法からその名前が付けられています。ホースや継手で接続する代わりに、サンドイッチ層のように他のコンポーネントの間に配置されます。この設計によりスペースが節約され、漏れが発生する可能性のある接続ポイントの数が減ります。このバルブは、逆流に対してしっかりと閉じるバネ式ポペット機構を使用しており、圧力が 350 bar に達した場合でも漏れがほぼゼロになります。
逆止弁サンドイッチプレート設計は狭いスペースでもうまく機能します。機械製造業者は、多くの場合、複数の Z1S ユニットを油圧マニホールド内で垂直に積み重ねて、かさばる外部配管を追加することなく複雑な制御回路を作成します。このモジュール式アプローチは ISO 4401 規格に準拠しており、Z1S 逆止弁サンドイッチ プレートがさまざまなメーカーのコンポーネントに適合することを意味します。
Z1Sチェックバルブサンドイッチプレートの仕組み
すべての Z1S 逆止弁サンドイッチ プレートの内側には、通常は高性能プラスチックで作られたポペットがあり、スプリングによってシートに保持されています。前方向からの流体圧力がクラッキング圧力閾値に達すると、ポペットが上昇し、流体が流れます。圧力が低下または逆転した瞬間、スプリングがポペットを押し下げて通路を密閉します。
Z1S シリーズは、0.5、1.5、3、5 bar のさまざまなクラッキング圧力を提供します。クラッキング圧力を低くすると、抵抗を最小限に抑えたいシステムでより効果的に機能します。一方、設定を高くすると、圧力スパイクによる偶発的な開口を防ぎます。逆止弁のサンドイッチ プレート構成は、サイズ 6 モデルで毎分最大 40 リットル、サイズ 10 のバリエーションで毎分 100 リットルの流量に対応します。
適切な Z1S チェックバルブサンドイッチプレートの選択
Bosch Rexroth は、Z1S 逆止弁サンドイッチ プレートの 8 つの異なる閉鎖機能バリエーションを製造しています。 1 つのチャネルでフローをブロックするものと、デュアル チャネルを同時に処理するものがあります。最も一般的なバージョン ブロックはポート A2 から A1 に流れますが、ほぼすべての回路構成に対応するオプションがあります。
逆止弁サンドイッチプレートを選択する際には、サイズが重要です。サイズ 6 Z1S の重量は約 0.8 kg で、最大 350 bar の圧力に対応します。サイズ 10 ユニットは 2.3 キログラムと大きいですが、毎分 100 リットルの流量を管理できます。どちらのバージョンも鉱油作動油で動作し、互換性のあるシールを選択すれば生分解性流体にも適合できます。
シールの材質は性能に大きく影響します。標準の FKM シールは、特に流体速度が 4 メートル/秒を超える場合、ほとんどの用途に適切に対応します。圧力が低く、流れが遅い状況では、柔らかい NBR シールが合わせ面の摩耗を軽減します。シールが動作条件に適合すると、逆止弁サンドイッチ プレートの寿命が長くなります。
Z1S チェックバルブサンドイッチプレートの取り付け
正しく取り付けられるかどうかで、Z1S チェック バルブ サンドイッチ プレートのパフォーマンスが決まります。取り付け面は 100 ミリメートルあたり 0.01 ミリメートル以内の平坦さ、表面粗さ 4 マイクロメートル以下の滑らかな面である必要があります。これらの仕様は正確に聞こえるかもしれませんが、時間の経過とともに発生する可能性のある漏れを防ぎます。
逆止弁サンドイッチ プレートは 4 本のネジ (サイズ 6 の場合は M5、サイズ 10 のモデルは M6) で取り付けます。ここで重要なのはトルクです。サイズ 6 のユニットには 8 ～ 10 ニュートン メートルが必要ですが、サイズ 10 には 15.5 ニュートン メートル プラスまたはマイナス 10 パーセントが必要です。強度クラス 10.9 のネジを使用すると、振動下でも取り付けがしっかりと固定されます。
Z1S逆止弁サンドイッチプレートはどの向きでも取り付け可能です。このデザインは機能するために重力に依存しません。一部のモデルに付属する青いプラスチックのブッシュが組み立て中に保護されていることを確認してください。このブッシングは追加のシールを提供するため、バルブ全体を交換する場合を除き、損傷したり取り外したりしないでください。
Z1S チェックバルブサンドイッチプレートが最適な場所
油圧プレスは、負荷を安全に保持するために逆止弁サンドイッチ プレートに依存しています。 Z1S は、サイクル間でプレスが一時停止するときに、プレス ラムが下方に流れてしまう流体の逆流を防ぎます。この荷重保持機能は安全性と精度の両方にとって重要です。
工作機械では、CNC スピンドルやツールチェンジャーに Z1S チェックバルブサンドイッチプレートが使用されています。コンパクトなサンドイッチ設計は、回転コンポーネントの周囲の狭いスペースにフィットします。これらの機械の高速回路はバルブのメタル シール オプションの恩恵を受け、過剰な摩耗を生じることなく毎秒 4 メートルを超える速度に対応します。
掘削機やクレーンなどのモバイル機器には、困難な状況でも信頼性の高い流量制御が必要です。 Z1S 逆止弁サンドイッチ プレートは、建設現場でよくある温度の変動や振動に対応します。逆止弁サンドイッチ プレートの角度付きバリエーションは、移動機械の狭い範囲内で流体の流れを効率的に流すのに役立ちます。
Z1S チェックバルブサンドイッチプレートのメンテナンス
きれいな作動油により、逆止弁サンドイッチプレートが適切に機能し続けます。ボッシュ レックスロスは ISO 4406 汚染クラス 20/18/15 を指定しており、これには 20 マイクロメートルまでのろ過が必要です。流体が汚れていると、ポペットの固着や早期摩耗が発生し、漏れや閉まらなくなる原因となります。
定期検査では、取り付け面の周囲の外部漏れを確認し、バルブ全体の圧力降下を測定する必要があります。圧力損失の増加は、内部に汚染が蓄積していることを示していることがよくあります。 Z1S 逆止弁サンドイッチ プレートには現場修理オプションがありません。内部ポペット アセンブリが故障した場合は、ユニット全体を交換することになります。
温度は逆止弁サンドイッチ プレートの動作に影響します。 Z1S は -20°C ～ +80°C で動作し、ほとんどの作動油温度範囲に適合します。流体の粘度は 2.8 ～ 500 平方ミリメートル/秒の間に維持する必要があります。これらの範囲外では、指定されたクラッキング圧力でバルブが開かなかったり、漏れが発生したりする可能性があります。
Z1S チェック バルブ サンドイッチ プレートの一般的な問題のトラブルシューティング
逆止弁サンドイッチプレートが開かない場合、通常は汚れが問題の原因となります。 ISO 清浄度基準に従ってシステムをフラッシュすると、固着の問題が解決されることがよくあります。フラッシングが機能しない場合は、スプリングが疲労している可能性があり、交換が必要になります。つまり、バルブ全体を交換することになります。
Z1S 逆止弁サンドイッチ プレートからの過剰な漏れは、通常、シールが摩耗しているか、シールの材質と適合しない液体を使用していることを示しています。正しいタイプの作動油を使用していること、およびシールが用途に適合していることを確認してください。バイオベースの流体には、標準の鉱物油とは異なるシールが必要です。
バルブ全体の圧力降下が高い場合は、間違ったクラッキング圧力を選択したか、破片が流れを制限している可能性があることを示唆しています。逆止弁サンドイッチ プレートは、流量に応じて徐々に圧力が増加するはずです。圧力降下の急激な上昇は、バルブの交換が必要な内部の詰まりを示しています。
作動時の騒音は、流体の速度が高くなりすぎて激しく崩壊する蒸気泡を生成するキャビテーションによって発生することがよくあります。上流に流れの減衰を追加するか、金属シールを備えた逆止弁サンドイッチ プレートに切り替えると、キャビテーション ノイズを低減できます。システム圧力を高めると、キャビテーションを引き起こす条件が解消される場合があります。
Z1Sチェックバルブサンドイッチプレートと他のオプションの比較
インラインチェックバルブはサンドイッチプレートよりコストが安くなりますが、より多くのスペースを必要とし、追加のホース接続が必要です。 Z1S 逆止弁サンドイッチ プレートはバルブ スタックに直接統合され、4 つのホース端とその潜在的な漏れ箇所を排除します。マニホールド取り付けシステムの場合は、サンドイッチ設計の方が合理的です。
パイロット操作式逆止弁は、Z1S 逆止弁サンドイッチ プレートにはない遠隔制御機能を提供します。ただし、追加のパイロット ラインと制御バルブが必要となり、システムに必要のない複雑さが追加されます。シンプルな一方向フロー制御の場合、直接操作の Z1S は追加のコンポーネントなしで信頼性の高いパフォーマンスを提供します。

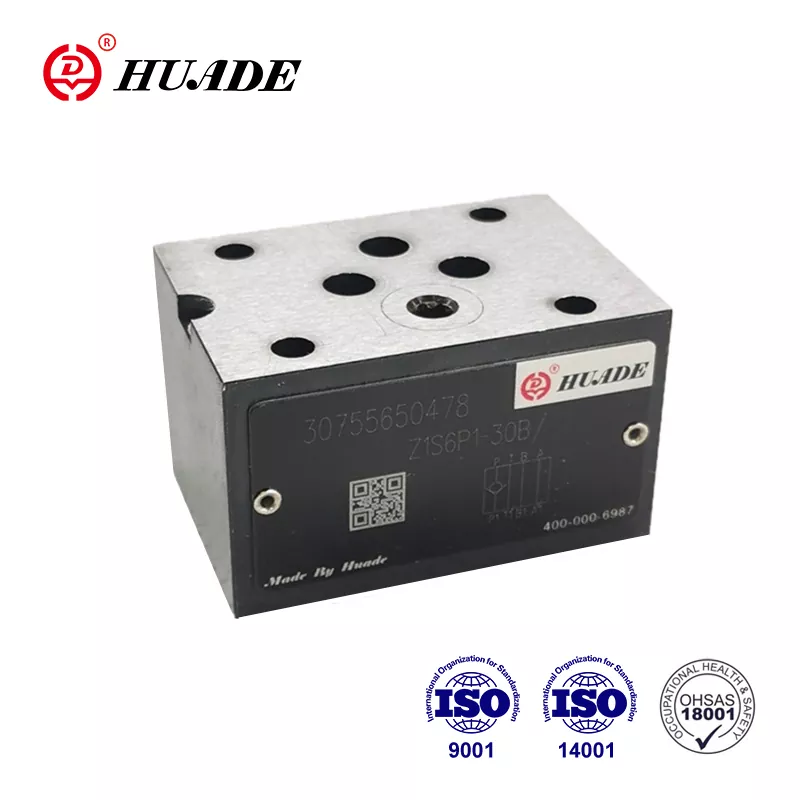

Huade や Hengli などの代替メーカーは、ISO 4401 規格に準拠した逆止弁サンドイッチ プレートを製造しています。これらのオプションは、純正の Bosch Rexroth ユニットよりも 30 ～ 50% コストが安くなります。通常、品質は重要ではない用途の要件を満たしていますが、オリジナルの Z1S バルブは、要求の厳しい環境でも実証済みの信頼性を提供します。
Z1S チェックバルブサンドイッチプレートを最大限に活用する
Z1S 逆止弁サンドイッチ プレートは、バルブを用途に適合させると、信頼性の高い一方向流量制御を実現します。適切なクラッキング圧力、シールのタイプ、サイズを選択することで、最適なパフォーマンスが保証されます。正しいトルクと表面処理による適切な取り付けにより、漏れを防ぎます。きれいな流体を維持し、温度制限内に保つことで、耐用年数が長くなります。
この逆止弁サンドイッチ プレートは、0.5 バールから 350 バールの圧力範囲のシステムで動作し、適切なシールを使用して鉱物油または生分解性流体を処理します。コンパクトなサンドイッチ取り付けにより、必要なスペースが削減され、漏れのない動作が実現します。新しい油圧システムを設計する場合でも、既存の油圧システムをアップグレードする場合でも、Z1S 逆止弁サンドイッチ プレートは、方向性流量制御のための実証済みのソリューションを提供します。
詳細な仕様と注文情報については、ボッシュ レックスロスは代理店を通じて包括的なデータシートを提供しています。これらのドキュメントを時間をかけて確認することで、アプリケーションが必要とする正確な Z1S 逆止弁サンドイッチ プレートのバリエーションを選択することができます。
