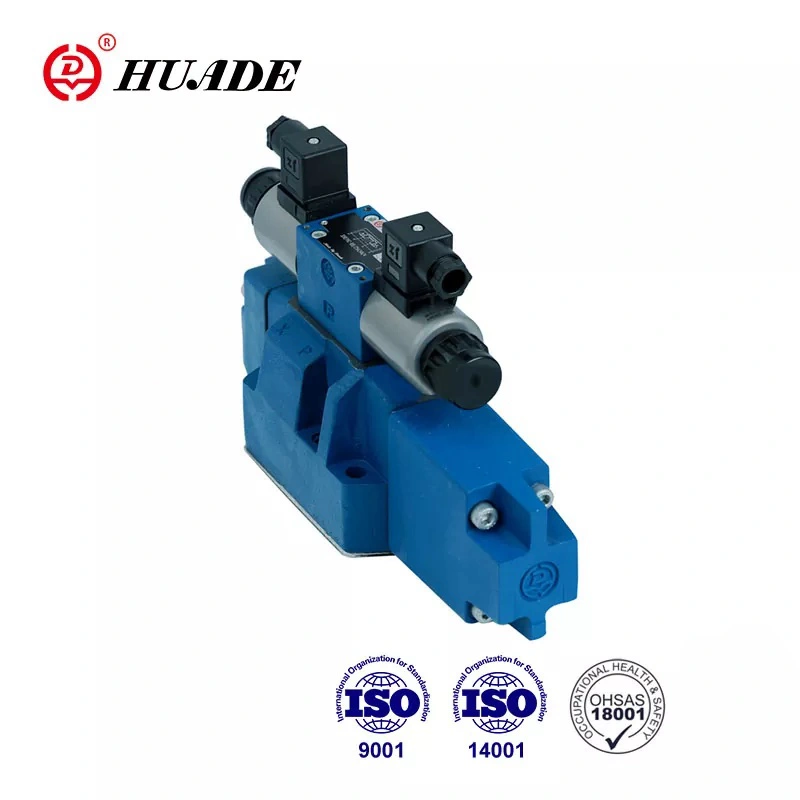

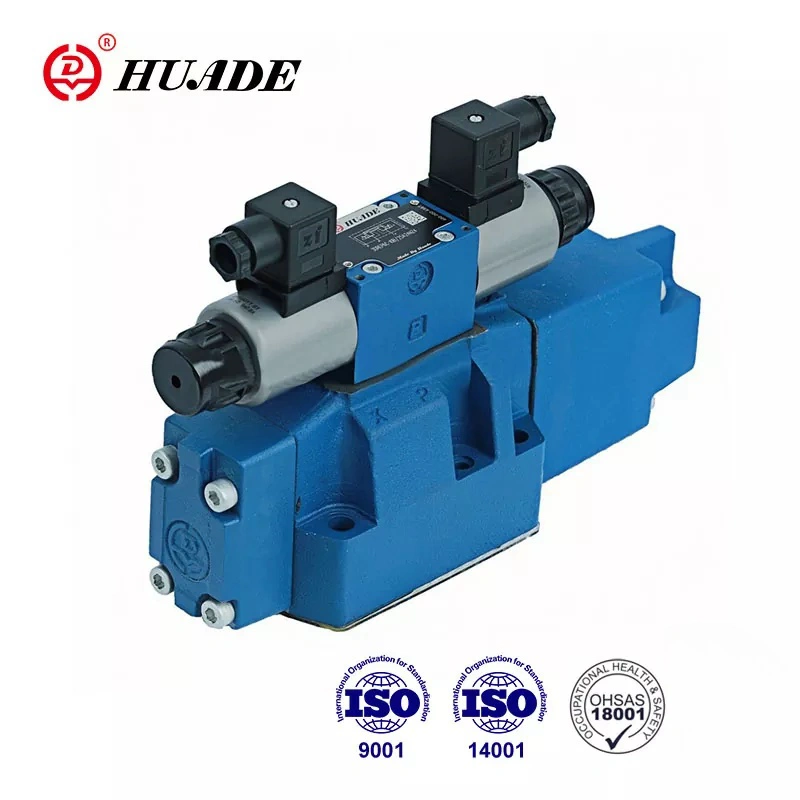

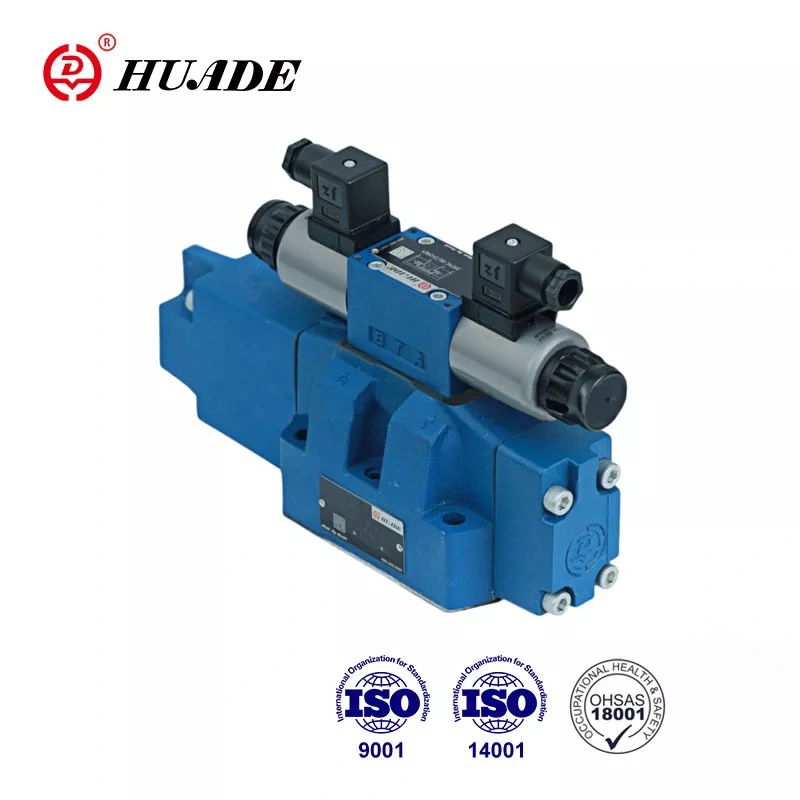

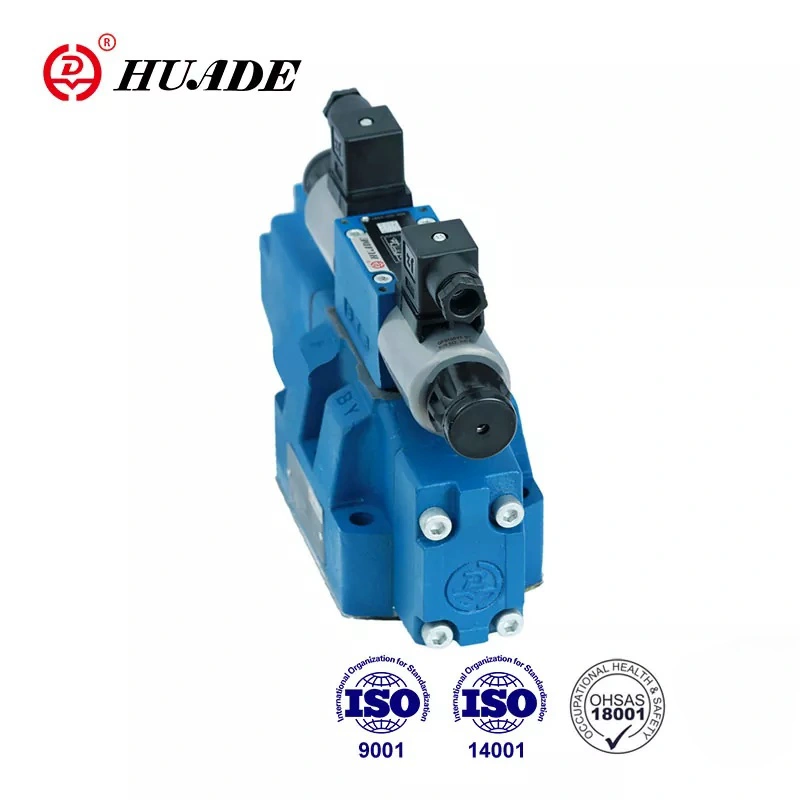

比例方向切換弁 4WRH

Huafilter は、Huade® 比例方向切換弁 4WRH の提供を専門とするサプライヤーです。 Huade Hydraulic は、油圧製品および機器の設計、製造、サービスを専門とする有名な国有企業です。同社はレックスロスの最先端技術を導入しています。この4WRH比例弁はレックスロスと互換性があり、価格も比較的安価でコストパフォーマンスが非常に高いです。

製品説明

1つの4WRH比例弁で流れと流れの方向の両方を制御できるため、システム構造がシンプルです。バルブ本体は鋳造インナーチャンネルを採用しており、強力な流量と大流量を備えています。メインバルブは軸方向の三角形制御溝を採用しており、制御肩部での圧力降下と圧力損失が小さくなっています。タイプ 4WRH 比例弁は、大流量と高精度が要求されるシステムに適しています。

比例方向切換弁 4WRH の製品パラメータ

油圧データ
サイズ		10	16	25	32
パイロット弁圧力(MPa)	外部パイロット油供給	3～10
	内部パイロット油供給	最大 10 台 (10 台を超える場合は ZDR6DP2-30B/75YM をインストールする必要があります)
メインバルブ圧力（MPa）		31.5	35
戻り圧力(MPa)	ポート T (外部パイロットオイルリターン)	31.5	25		15
	ポート T (内部パイロットオイルリターン)	3
	Yポート	3
パイロット油量(cm3) またはスプールの動き 0~100%		1.7	4.6	10	26.5
XまたはYポートのパイロット油流量（L/min）スプール移動量0~100%		3.5	5.5	7	15.9
メインバルブ通過流量(L/min)		270	460	877	1600
ヒステリシス(L/min)		6
再現性(%)		3
汚染度(㎛)		≤20
流体		鉱物油（NBRシール用）、リン酸エステル（FPMシール用）
粘度範囲(mm²/s)		2.8～380
流体温度範囲（℃）		-20 ～ +70
取付位置		オプション
重量(kg)	1 ソレノイド付きバルブ	7.4	12.7	17.5	41.8
	2つのソレノイドを備えたバルブ	7.8	13.4	18.2	42.2

電気データ
供給の種類		直流
ソレノイドの公称電流(A)		0.8
コイル抵抗 (Ω)		冷（20℃）19.5;最大バルブ、ホット 28.8
環境温度（℃）		50
コイル温度(℃)		150
デューティサイクル		継続的
パイロット電流(A)		0.02
絶縁		IP65
関連する増幅器	1 ランプタイムあり	VT-3000S30
	5 つのランプ時間付き	VT3006S30
電気接続		プラグ接続

比例方向切換弁4WRHの製品特長と用途

特徴：

▶ パイロット方向WRH比例弁

▶ サブプレート取付用

▶ 作動油の方向と流量の両方の制御に

▶ スプリングセンター、スプールのズレなし

▶ コントロールランド全体での低い圧力損失

▶ バルブと電子制御を 1 つのソースから提供

▶ 比例ソレノイド動作

▶ DIN 24 340 フォーム A、ISO4401、および CETOP-RP121H への移植パターン

応用：

タイプ 4WRH 比例弁は、工作機械、冶金、軽工業、鉱業、エンジニアリングなどのさまざまな業界で広く使用されています。

比例方向切換弁 4WRH の断面図と記号

タイプ 4WRH バルブは、圧力制御弁を介した外部操作用のパイロット操作式比例方向弁です。機能および原理はバルブタイプ 4WRZ と同じです。相互接続プレート (12) は、パイロット接続 A と接続 T(Y) を接続します。 ) と P(X) とのパイロット接続 B。メインバルブのパイロット圧力は 0.4 MPa ～ 2.5 MPa である必要があります。そのため、流量は P から A、B から T、または P から B、A から T のいずれかになります。

比例方向切換弁4WRHの構造
