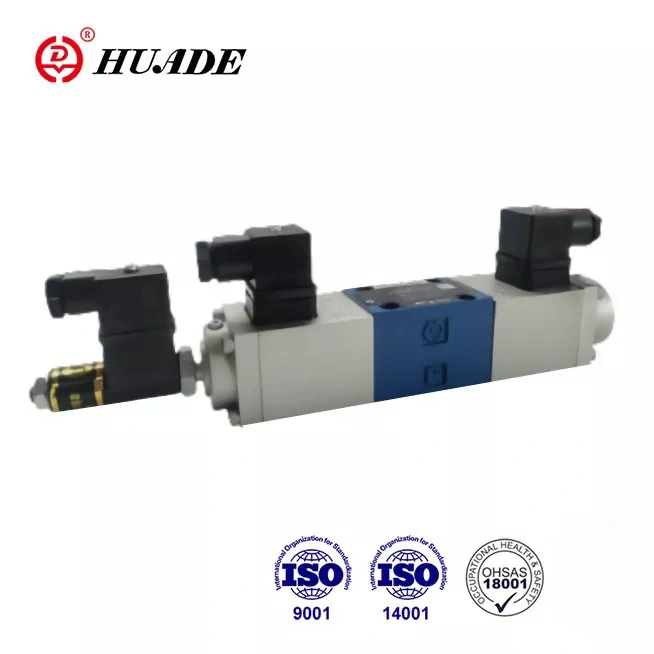

比例方向切換弁 4WRE

Huade Hydraulics の正規代理店として、当社は主に Huade ブランドの油圧比例方向切換弁 4WRE を供給しています。 1979 年から Rexroth の先進技術を導入したことにより、このラインの他の同様の製品よりも耐久性が高くなります。 Huade® 4WRE 比例バルブは安定した性能と低価格を備えています。 Huade Hydraulic は中国の油圧業界で高い評価を得ています。

製品説明

Type 4WRE比例弁はサブプレート取付、スプリングセンターを採用しています。優れた流量、高圧、優れた繰り返し精度で使いやすい。 Rexroth との 2 つの長期協力のおかげで、Rexroth が提供する 4WRE シリーズ 1X を置き換えることができます。 4WRE 比例バルブの性能は、一流の国際ブランドの性能に匹敵します。手頃な価格の優れた代替品です。

比例方向切換弁4WREの製品パラメータ

油圧データ
サイズ		6	10
使用圧力(Mpa)	ポートA、B、P	31.5	31.5
	ポートT	16	16
流量(L/min)		65	260
汚染度(㎛)		≤ 20 (≤ 10 を推奨)
ヒステリシス(%)		<1	<1
再現性(%)		<1	<1
応答感度(%)		公称信号の ≤ 0.5	公称信号の ≤ 0.5
周波数特性(-3dB) (Hz)		6	4
作動油		鉱物油（NBRシール用）、リン酸エステル（FPMシール用）
粘度範囲(mm²/s)		2.8～380
圧力流体温度範囲(℃)		-20～+70
取付位置		オプション
重量(kg)	1ソレノイド付きバルブ	1.91	5.65
	2ソレノイド付バルブ	2.66	7.65

電気データ
電圧の種類		直流電圧24Vまたは12V
最大。ソレノイドあたりの電流 (A)		1.5	1.5
コイル抵抗(Ω)	冷温値20℃	5.4	10
	最大温値	8.1	15
環境温度℃		+50まで
義務		継続的
コイル温度℃		+150まで
バルブ絶縁		IP65
付属アンプ（ブリッジ型24V整流器）	2 ランプ時間付き	VT-5001S20(2ポジション用)	VT-5002S20(2ポジション用)
	1 ランプタイム付き	VT5005S10(3ポジション用)	VT 5006S10(3ポジション用)
誘導型位置トランスデューサ
電気測定システム		LVDT
制御ストローク(mm)		± 4.5 リニア
直線性許容差 (%)		1
コイル抵抗(Ω)	ⅠR20	56
	ⅡR20	56
	ⅢR20	112
インダクタンス (mH)		6～8
発振周波数 (KHz)		2.5
バルブ絶縁		IP65

比例方向切換弁4WREの製品特長と用途

特徴：

▶ 作動油の方向と流れの両方を制御するバルブ

▶ サブプレート取付用

▶ 電気的位置フィードバック

▶ スプリングセンターコントロールスプール

▶ コントロールランド全体での低い圧力降下

▶ バルブと電子制御の両方を 1 つのサプライヤーから提供

▶ DIN 24 340 フォーム A、ISO4401、CETOP に準拠した取り付けパターン - RP121H

応用：

4WRE方向切換弁は閉回路に適しており、機械、軽工業、冶金、鉱山、宇宙飛行などの分野で広く使用されています。

比例方向切換弁4WREの断面図と記号

タイプ 4WRE 方向切換弁は、比例ソレノイドによって直接操作され、流れの方向と量を制御するために使用されます。

これらは基本的に、ハウジング (1)、制御スプール (4)、2 つのリターンスプリング (5)、2 つの比例ソレノイド (2)、および 1 つの位置トランスデューサー (3) で構成されています。

タイプ 4WRE6...10B... および 4WRE10...10B...(3 ポジション)

ソレノイド「a」(2) が通電されると、スプールは右に移動し、その移動量は電気入力信号に比例します。制御スプール (4) により、V 字型の溝が徐々に開いて流れが生じます。制御スプール (4) の位置は、位置トランスデューサー (3) によって監視されます。電子制御では、制御スプールの実際の位置が事前設定値と比較されます。ここには、既存の違いを認識する位置制御回路があります。

プリセット値 (指令値) とフィードバック値 (実際の値) の間の誤差を補正し、関連するソレノイドの適切な信号によって補正します。ソレノイド「a」(2) の電源が切れると、制御スプールはリターンスプリング (5) によって中心位置に戻ります。

比例方向切換弁 4WRE6... および 4WRE10... の構造
