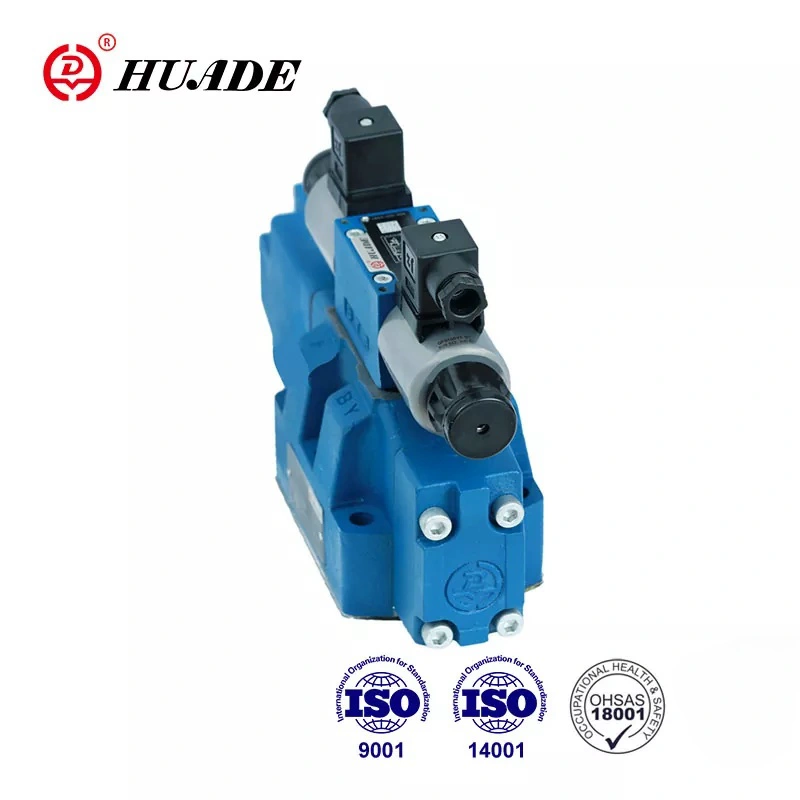

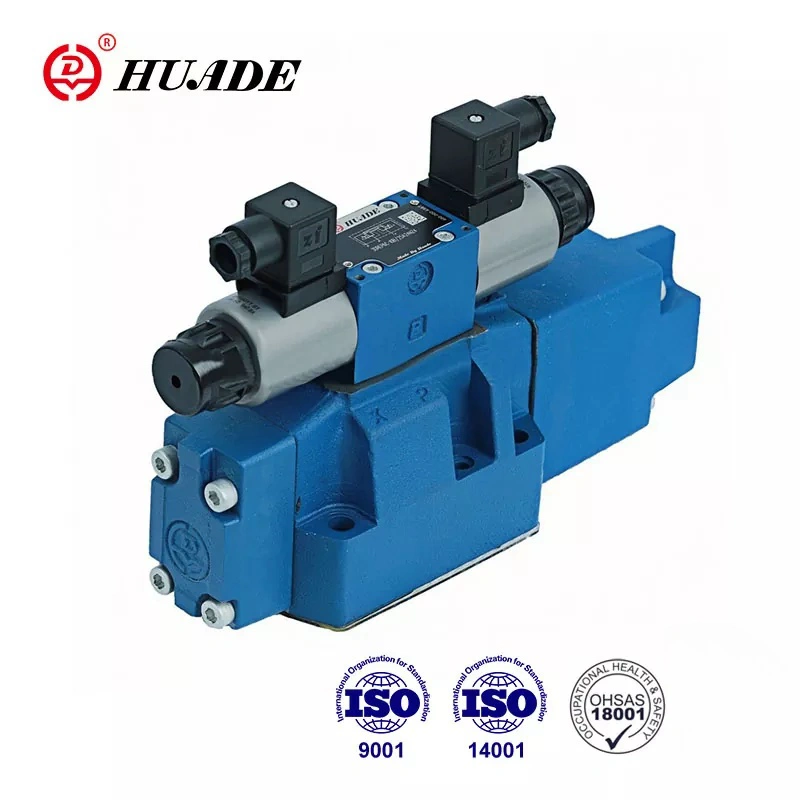

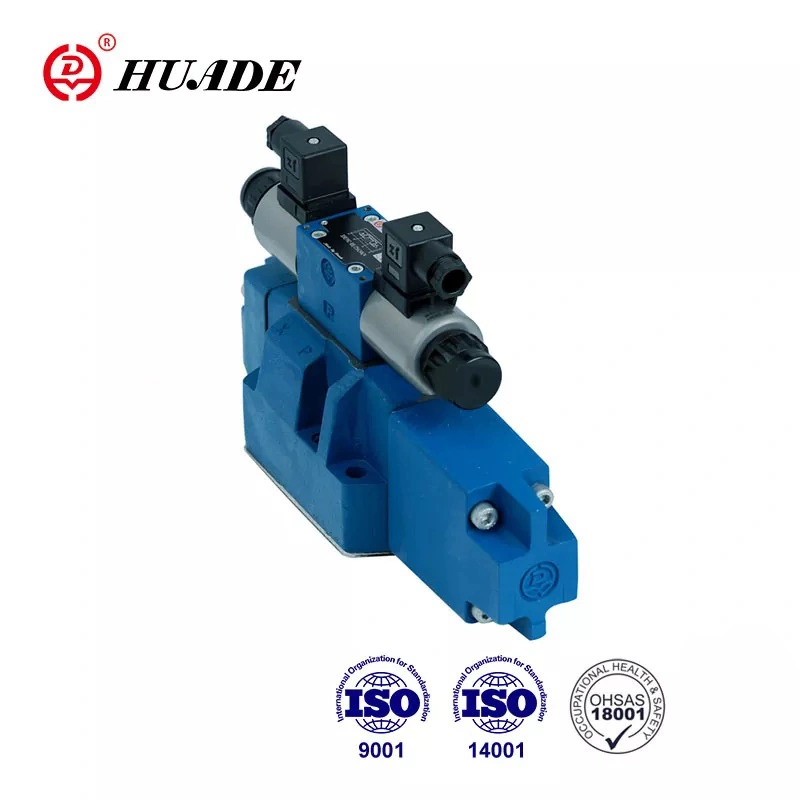

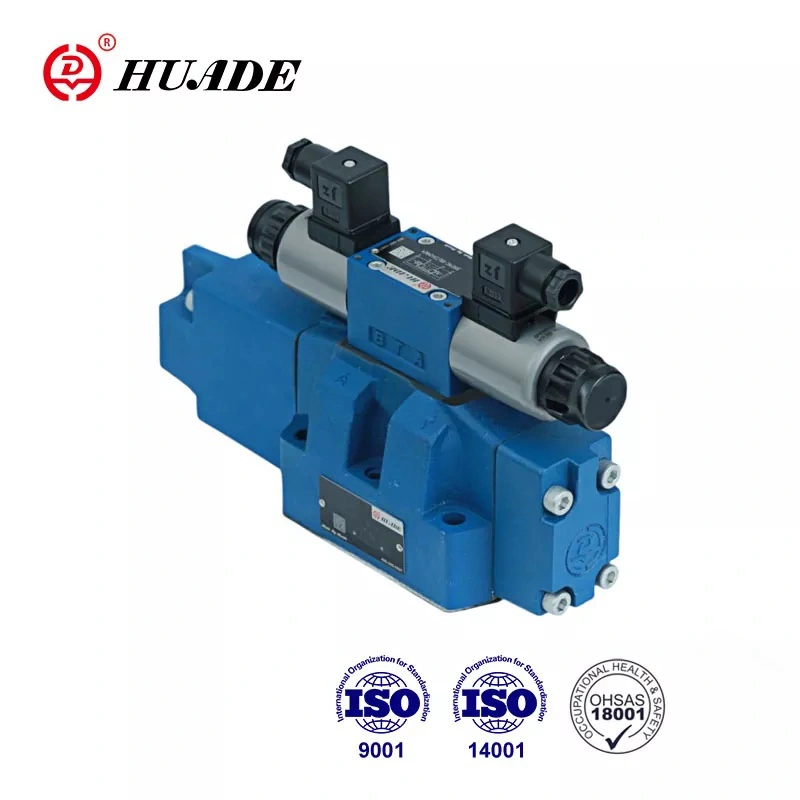

比例方向切換弁 4WRZ

Huafilter は主に Huade® 比例方向切換弁 4WRZ を供給しています。タイプ 4WRZ の性能は、レックスロス社の技術を導入しているため、レックスロス社が提供する同シリーズと同等です。高品質を保証するために、Huade Hydraulic は米国、日本、ドイツ、スイスから輸入した 750 台以上の生産設備を稼働させています。このタイプの比例方向切換弁は安定した性能と低価格でよく販売されています。

製品説明

比例方向切換弁4WRZはプレート接続を採用しており、同径の一般的な可逆弁と同じ接続サイズです。インストールとデバッグは簡単です。 Huade® 4WRZ 比例バルブのメインバルブはスプリング中心になっています。メインバルブコアはドリフトがなく、再現性が高く、信頼性が良好です。バルブはCE認証を受けています。

比例方向切換弁4WRZの製品パラメータ

油圧データ
サイズ		10	16	25	32
パイロット弁圧力(MPa)	外部パイロット油供給	3～10
	内部パイロット油供給	最大 10 台 (10 台を超える場合は ZDR6DP2-30B/75YM をインストールする必要があります)
メインバルブ圧力（MPa）		31.5	35
戻り圧力(MPa)	ポート T (外部パイロットオイルリターン)	31.5	25		15
	ポート T (内部パイロットオイルリターン)	3
	Yポート	3
パイロット油量(cm3) またはスプールの動き 0~100%		1.7	4.6	10	26.5
XまたはYポートのパイロット油流量（L/min）スプール移動量0~100%		3.5	5.5	7	15.9
メインバルブ通過流量(L/min)		270	460	877	1600
ヒステリシス(L/min)		6
再現性(%)		3
汚染度(㎛)		≤20
流体		鉱物油（NBRシール用）、リン酸エステル（FPMシール用）
粘度範囲(mm²/s)		2.8～380
流体温度範囲（℃）		-20 ～ +70
取付位置		オプション
重量(kg)	1 ソレノイド付きバルブ	7.4	12.7	17.5	41.8
	2つのソレノイドを備えたバルブ	7.8	13.4	18.2	42.2

電気データ
供給の種類		直流
ソレノイドの公称電流(A)		0.8
コイル抵抗 (Ω)		冷（20℃）19.5;最大バルブ、ホット 28.8
環境温度（℃）		50
コイル温度(℃)		150
デューティサイクル		継続的
パイロット電流(A)		0.02
絶縁		IP65
関連する増幅器	1 ランプタイムあり	VT-3000S30
	5 つのランプ時間付き	VT3006S30
電気接続		プラグ接続

比例方向切換弁4WRZの製品特長と用途

特徴：

▶ パイロットWRZ比例弁

▶ サブプレート取付用

▶ 作動油の方向と流量の両方の制御に

▶ スプリングセンター、スプールのズレなし

▶ コントロールランド全体での低い圧力損失

▶ バルブと電子制御を 1 つのソースから提供

▶ 比例ソレノイド動作

▶ DIN 24 340 フォーム A、ISO4401、および CETOP-RP121H への移植パターン

応用：

タイプ 4WRZ 比例方向切換弁は、工作機械、冶金、軽工業、鉱業、エンジニアリングなどのさまざまな業界で広く使用されています。

比例方向切換弁4WRZの断面図と記号

バルブタイプ 4WRZ... は、比例ソレノイドによって操作される 4 方バルブです。作動油の方向と流量を制御します。

これらは基本的に、パイロットバルブ (3)、メインスプール (8) を備えたメインバルブ (7)、およびセンタリングスプリング (9) で構成されています。

ソレノイド「B」が通電されると、パイロットスプール (4) が右に移動します。その後、パイロットオイルがポート P から内部に供給されるか、またはポート X からパイロットバルブ (3) を介して圧力室 (10) に「外部」的に供給されます。）、メインスプール（8）を電流の強さに比例した距離だけ動かします。電流の増加に伴ってメインスプールの絞り溝が徐々に開き、アクチュエータポートへの作動油の流れが制御されます。

電気信号がオフになると、パイロットスプール (4) とメインスプール (8) の両方が、制御圧力供給とは関係なく中立に戻ります。緊急ハンドオペレーターにより、ソレノイドに通電せずにパイロットスプール位置を移動できます。

比例方向切換弁4WRZの構造
