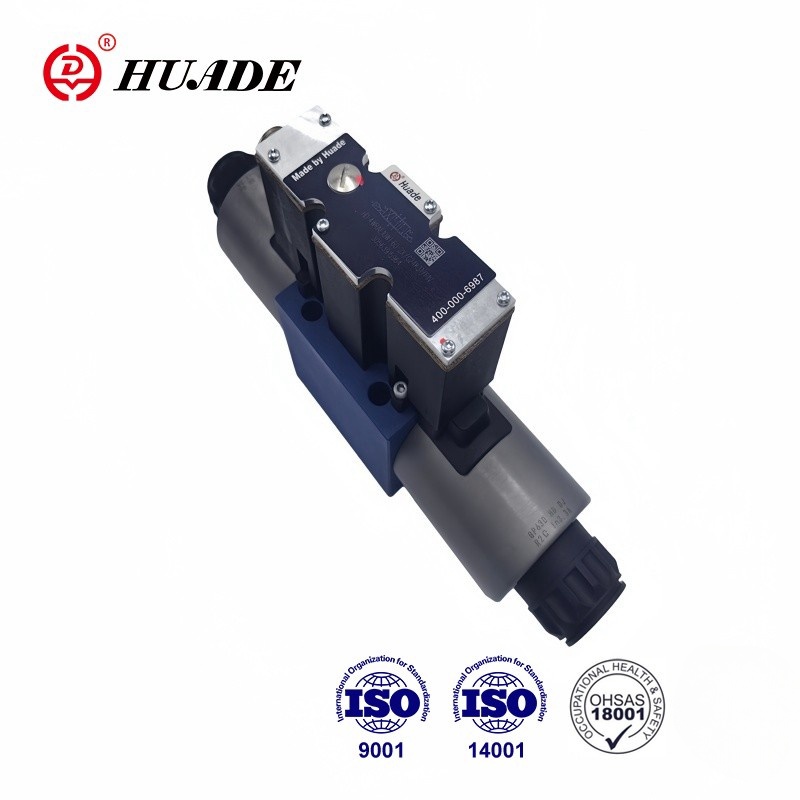

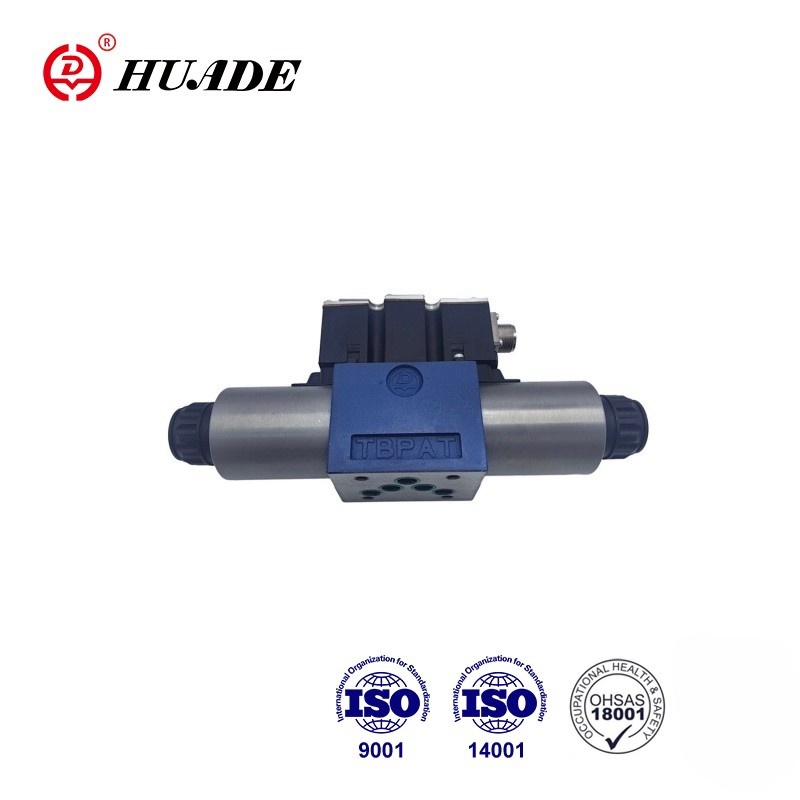

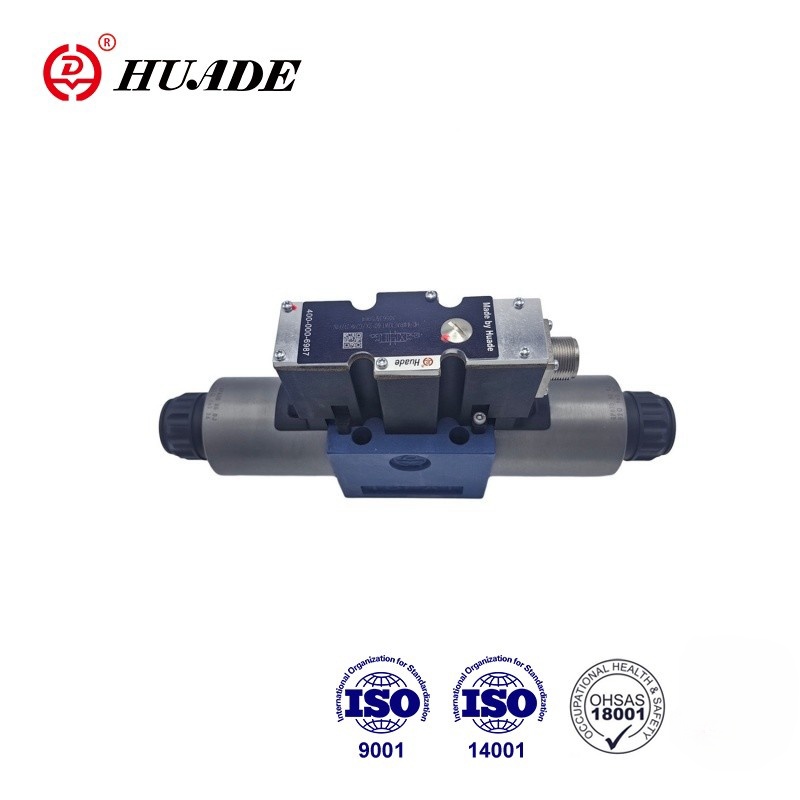

4WRAE 10 W1-60-2X 比例方向制御弁は、直接操作の 4/2 および 4/3 方向比例方向制御弁です。このバルブはプレートマウントです。 4WRAE 10 W1-60-2X には、オプションの内蔵アンプと A1 または F1 の入力オプションがあります。パフォーマンスは一流の大手ブランドと同等であり、手頃な価格の優れた代替品です。この比例弁シリーズは海洋産業で広く使用されています。
| 油圧 | |||
| バルブの種類 | HD-WRA | HD-WRAE | |
| 使用圧力(MPa) | ポートA、P、B | 31.5 | 31.5 |
| ポートT | 21 | 21 | |
| 呼び流量 qv nom at △ P=1MPa | NS6(L/min) | 7、15、26 | |
| NS10(L/min) | 30と60 | ||
| 汚染度(μm) | ≤20 | ||
| ヒステリシス(%) | ≤5 | ||
| 反転誤差 (%) | ≤1 | ||
| 応答感度(%) | ≤0.5 | ||
| 圧力流体 | 鉱物油またはリン酸エステル | ||
| 粘度範囲 | 20～380 | ||
| 周囲温度範囲(℃) | -20 ～ +80 | -20 ～ +50 | |
| 重量(kg) | NS6 | 2 | 2.2 |
| NS10 | 6.6 | 6.8 | |
| 電気 | |||
| 電気、ソレノイド | |||
| バルブの種類 | HD-WRA | HD-WRAE | |
| 電圧の種類 | 直流 | ||
| 電圧制御(V) | ±10 | ||
| ソレノイドあたりの最大電流(A) | 2.5 | ||
| ソレノイドコイル抵抗(Ω) | 冷間値20℃ | 2 | |
| 最大。暖かい価値観 | 3 | ||
| 義務 | 100% | ||
| コイル温度(℃) | +150まで | ||
| DIN40050に準拠したバルブ保護 | IP65 | ||
| 電気、制御電子機器 | |||
| 制御電子機器 | HD-VT-VSPA2-1-1X/ | バルブに統合 | |
| 電源電圧 | 公称電圧 VDC | 24 | |
| 下限値V | 21/22 | 19 | |
| 上限値V | 35 | ||
| アンプの消費電力 | I マックス A | 1.8 | |
| 最大。電力インパルス電流A | 3 | ||
特徴：
▶ サブプレート取り付け用
▶流れの方向と量を制御する直動式比例弁
▶ スプリング中心のコントロールスプール
▶ 統合された制御電子機器、タイプ 4WRAE のインターフェイス A1 または F1
▶ 中央のネジと取り外し可能なコイルを備えた比例ソレノイドによる作動
▶ タイプ 4WRA の制御電子機器
応用：
4/2 および 4/3 方向比例方向バルブ 4WRAE 10 W1-60-2X は、サブプレート取り付け用の直接操作コンポーネントとして設計されています。 4WRA 6 W30-2X 比例方向弁は、作動油の流れと方向を制御するために使用されます。
4WRAE 10 W1-60-2X 比例バルブは基本的に以下で構成されています: 取り付け面を備えたハウジング (1)、圧縮スプリング (3) を備えた制御スプール (2)、中心ネジを備えたソレノイド (4)、オプションの統合バルブ電子機器 (5)。
HD-4WRA(E)...2X/...
ソレノイド (4) が消勢されると、制御スプール (2) は圧縮バネ (3) によって中央位置に保持されます。
比例ソレノイドを通電することにより、制御スプール (2) を直接作動させます。ソレノイド「b」(4) の制御。制御スプール (2) は、電気入力信号に比例して左に移動します。接続は、漸進的な流れ特性を持つオリフィス状の断面を介して P から A、B から T に形成されます。ソレノイド (4) の通電を停止します。制御スプール (2) は、圧縮バネ (3) によって中央位置に戻ります。
比例方向切換弁 4WRA -2X の構造
HD-4WRA(E)…A-2X
原則として、このバージョンのバルブの機能は、3 つのスプール位置を備えたバルブの機能に対応します。ただし、スプール位置が 2 つのバルブにはソレノイド "a" のみが取り付けられます。 2 番目の比例ソレノイドの代わりに、NS 6 にはプラグ (5) が、NS 10 にはカバー (5) が取り付けられます。
タイプ 4WRA 6..-2X/... に関する注意事項
タンクラインの排水は避けてください。設置条件が適切であれば背圧弁を設置してください（背圧約0.2MPa）。
