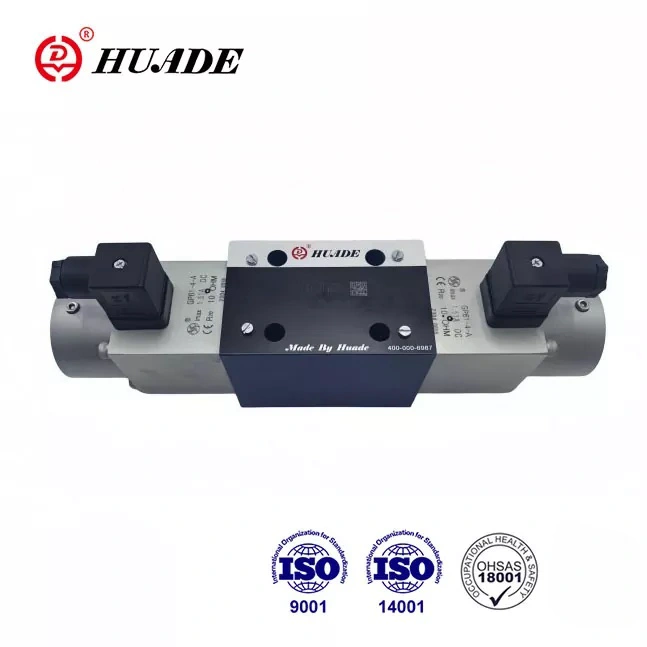

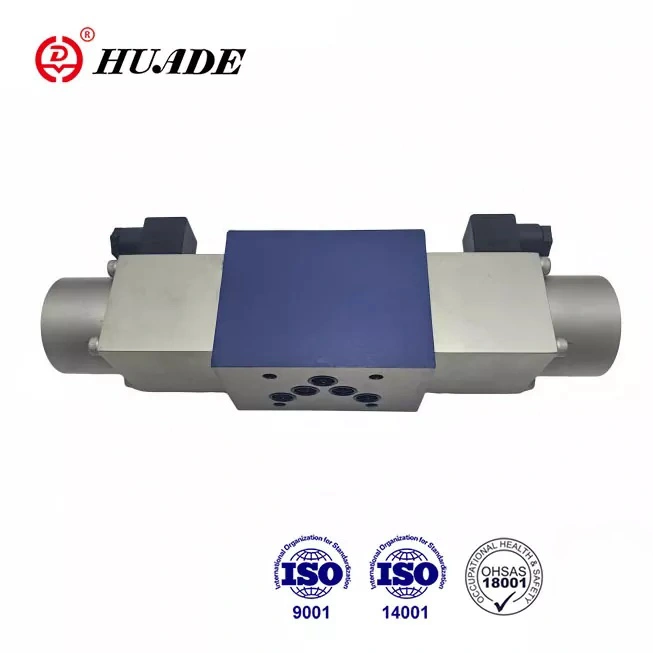

比例方向切換弁 4WRA

Huafilter は、あらゆるタイプの Huade® 油圧比例方向切換弁 4WRA の供給を専門としています。 Huade Factoryは1979年にRexrothと7年間協力し、1995年に2回目の協力を開始しました。Huade HydraulicはRexrothの先進技術を導入しており、その比例方向切換弁は性能と品質において一流ブランドに匹敵し、価格面で大きな利点があります。。当社は正規代理店として、コスト効率の高い油圧比例バルブをお客様に提供しています。

製品説明

タイプ 4WRA 方向制御弁は、比例ソレノイドを介して直接操作されます。これらは、方向と流量の制御が必要なさまざまな産業用油圧環境で広く使用されています。 2 つの長期にわたるコラボレーションのおかげで、Huade® 比例方向切換弁は、性能において Rexroth が提供する同じ製品に匹敵することができました。この商品の価格は比較的安いです。

比例方向切換弁4WRAの製品パラメータ

油圧データ
サイズ		6	10
使用圧力(Mpa)	ポートA、B、P	31.5	31.5
	ポートT	16	16
流量(L/min)		43	95
汚染度		≤ 20 (≤ 10 を推奨)
ヒステリシス(%)		<6	<5
再現性(%)		<3	<2
周波数特性(-3dB、信号±100%) (Hz)		6	4
圧力流体		鉱物油（NBRシール用）、リン酸エステル（FPMシール用）
粘度範囲(mm²/s)		3.8～380
圧力流体温度範囲(℃)		-30 ～ +80
重量(kg)	1ソレノイド付きバルブ	1.75	5.9
	2ソレノイド付きバルブ	2.5	7.5

電気データ
サイズ		6	10
電圧の種類		直流電圧	直流電圧
公称電圧(V)		24V
ソレノイドあたりの最大電流 (A)		1.5
ソレノイドコイル抵抗(Ω)	冷温値20℃	5.4	10
	最大温値	8.1	15
環境温度℃		+50まで
コイル温度℃		+150まで
DIN 40 050 に準拠したバルブの絶縁		IP65
付属アンプ（ブリッジ型24V整流器）		VT-3013S30 VT-3017S30	VT-3014S30 VT-3018S30

比例方向切換弁4WRAの製品特長と用途

特徴：

▶ 作動油の方向と体積流量を制御するための直動式比例弁

▶ サブプレート取付用

▶ 作動油の方向と流れの両方の開ループ制御用

▶ スプリングセンターコントロールスプール

▶ コントロールランド全体での低い圧力降下

▶ バルブと電子制御の両方を 1 つのサプライヤーから提供

応用：

タイプ 4WRA 方向制御弁は、流れの方向と量を制御するために使用されます。

比例方向切換弁4WRAの断面図と記号

方向制御バルブタイプ 4WRA は、基本的にハウジング (1)、制御スプール (3)、1 つまたは 2 つのリターンスプリング (2)、およびさらに 1 つまたは 2 つの比例ソレノイド (5) で構成されます。

Type 4WRA 6....10B/....および4WRA 10....10B/....（3ポジションバルブ）

ソレノイドが作動していない場合、制御スプール (3) はリターンスプリング (2) によって中立位置に維持されます。制御スプール (3) の作動は、比例ソレノイド (5) を介して直接行われます。たとえば、ソレノイド「A」が通電されると、電気信号に比例して制御スプール (3) が右に押されます。その後、P から B へ、および A から T へ接続が行われます。

このようにして、制御スプール(3)はV字溝を徐々に開いて流れを生じさせます。比例ソレノイド(5)の通電を切ると、制御スプール(3)はリターンスプリングによって中心位置に戻ります。 (2)。

比例方向切換弁4WRAの構造
