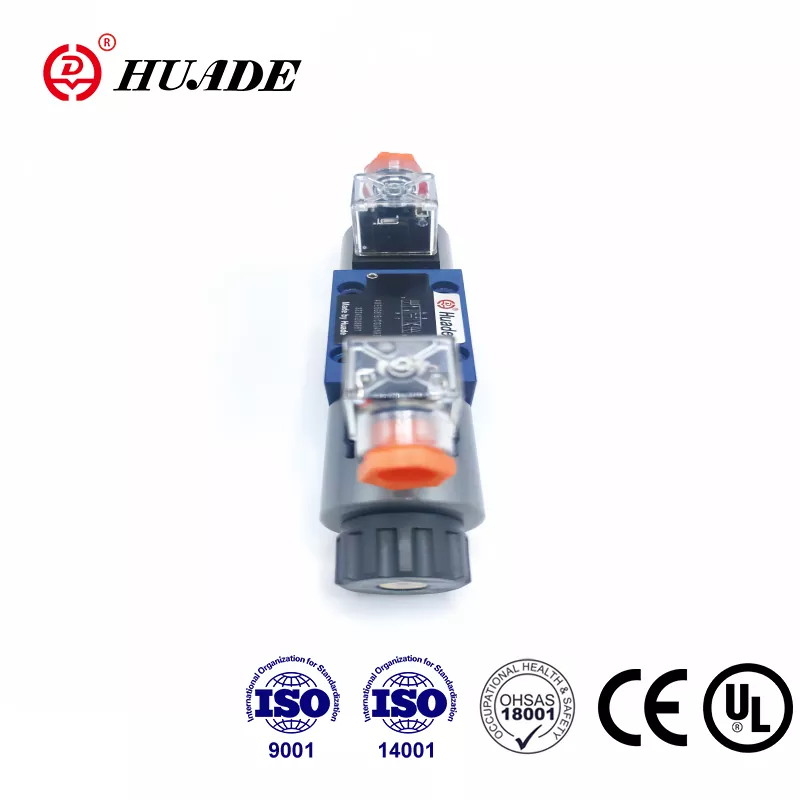

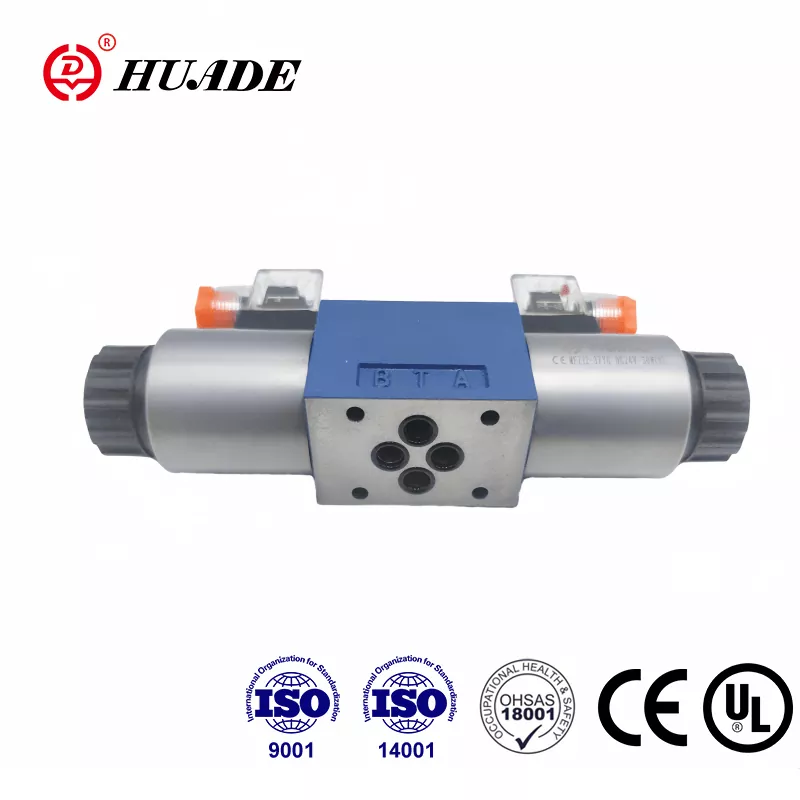

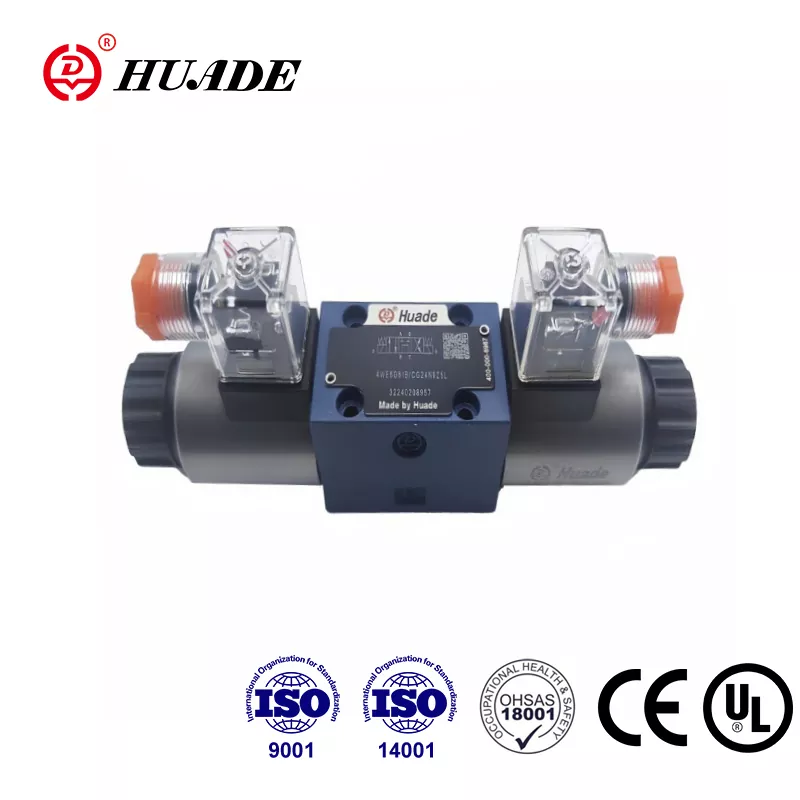

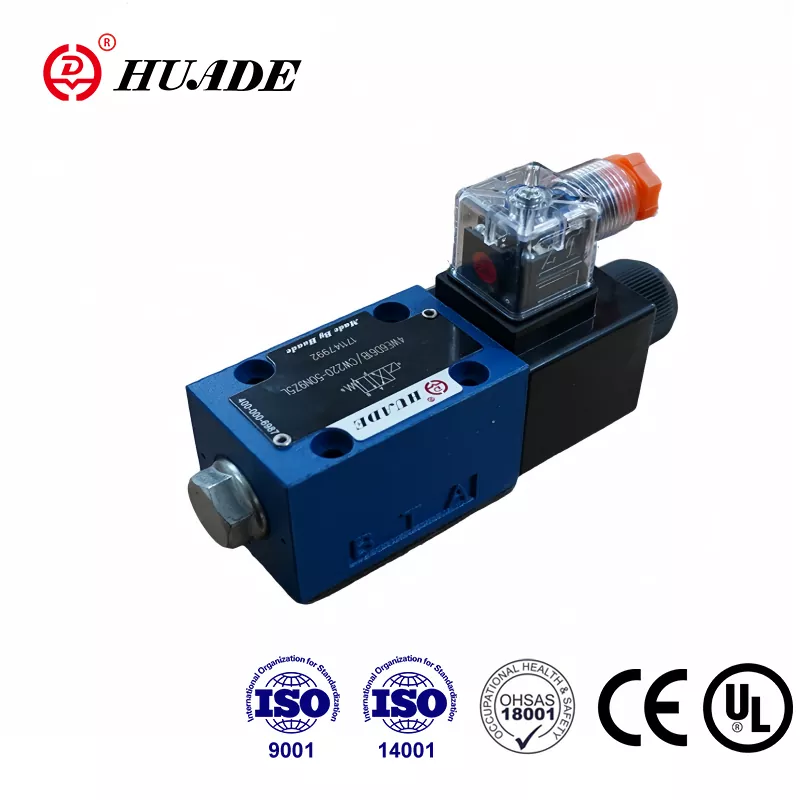

1979 年に中国とドイツ政府間の戦略的パートナーシップを通じて設立された Huade は、中国の油圧業界で傑出したブランドとなっています。 Huade® 方向性スプールバルブ タイプ 4WE 6 E は、Rexroth が提供する同じモデルの手頃な価格の代替品です。 Huade は、あらゆる方向性バルブが優れた性能を発揮できるよう、品質を重視しています。電磁方向切換弁シリーズはCE認証を取得しています。このタイプの方向切換弁はよく売れています。バルブは、偽造防止ラベルが貼られた標準的なカートンに梱包されます。当工場は、品質マネジメント、環境マネジメント、労働安全衛生マネジメントの3大システム認証を取得しています。 Huade® 油圧バルブは、エンジニアリングおよび建設機械、冶金、工作機械、環境保護、造船、航空宇宙、鉄道輸送、石油および石油化学、軍事産業およびその他の分野で広く使用されています。
|
油圧 |
|||
|
最高使用圧力 A,B,Pポート (㎫) |
35.0まで |
||
|
ポート T (㎫) |
21(-);16(～) |
||
|
記号 A と B の場合、ポート T はドレンポートとして使用する必要があります |
|||
|
最大流量 (L/分) |
80(-);60(～) |
||
|
圧力流体 |
鉱物油またはリン酸エステル |
||
|
粘度範囲 (mm2/s) |
2.8～500 |
||
|
圧力流体温度範囲 （℃） |
-30～+80 |
||
|
汚染度 |
NAS 1638 クラス 9 に対する油圧作動油の最大許容汚染度。 |
||
|
電気 |
|||
|
電圧の種類 |
直流 |
AC50/60Hz |
|
|
使用可能電圧(V) |
12、24、42、60、96 |
42、110、120、230 |
|
|
110、180、205、220 |
50/60Hz |
||
|
消費電力 (W) |
30 |
||
|
保持力(VA) |
- |
50 |
|
|
スイッチオン電力 (VA) |
- |
220 |
|
|
Duty |
継続的な |
||
|
IS0 6403への切り替え時間 |
オン (ミリ秒) |
25～45 |
10～20 |
|
オフ (ミリ秒) |
10～25 |
15～40 |
|
|
DIN に準拠した保護 |
IP65 |
||
|
スイッチング周波数 (サイクル/h) |
15000まで |
7200まで |
|
|
電気接続では保護導体 (PE) |
|||
特徴：
▶ Direct solenoid actuated directional spool valve high performance version
▶ 取り外し可能なコイルを備えたウェットピン DC または AC ソレノイド
▶ ソレノイドコイルは90°回転可能
▶ コイル交換時に耐圧チャンバーを開ける必要はありません。
▶ 個別接続または中央接続としての電気接続
▶ ハンドオーバーライド、オプション
▶ Din 24 340 フォーム A、ISO 4401、CETOP への移植パターン - RP 121H
応用：
4WE・6Eは電磁操作式方向切換スプール弁です。流体の開始、停止、方向を制御します。
基本的に方向制御バルブは、ハウジング (1)、1 つまたは 2 つのソレノイド (2)、制御スプール (3)、および 1 つまたは 2 つのリターン スプリング (4) で構成されます。非通電状態では、制御スプール (3) はリターン スプリング (4) によって中立位置または初期位置に保持されます (インパルス スプールを除く)。制御スプール (3) は湿式ピン ソレノイド (2) によって作動します。 。ソレノイド (2) の力は、プランジャー (5) を介して制御スプール (3) に作用し、これを中立位置から必要な最終位置まで押します。これにより、P から A、B から T または P への自由流が得られます。 Bへ、AからTへ。
ソレノイド (2) が消勢されると、制御スプール (3) はリターンスプリング (4) によって中立位置に戻ります。
オプションのハンドオーバーライド (6) を使用すると、ソレノイドに通電せずに制御スプール (3) を動かすことができます。
WE 6 61Bシリーズの構造図
