油圧機器が突然速度が遅くなるのを見たことがありますか?または、水道システムの圧力がおかしいことに気づきましたか?十中八九、原因は流量制御バルブにあり、注意が必要です。これらの重要なコンポーネントをどのように微調整するかを考えて頭を悩ませている場合は、ここが正しい場所です。
流量制御バルブは流体システムのボリュームノブのようなもので、液体または気体がパイプを流れる速度を制御します。車のクルーズコントロールを調整するのと同じように、これらのバルブを適切に調整することが、スムーズな動作と高価な故障の違いを意味します。
油圧システムのバルブ調整の問題のトラブルシューティング、工業プロセスでの水流の管理、または空気圧機器の微調整のいずれの場合でも、この完全なガイドでは、流量制御バルブを安全かつ効果的に調整するために知っておくべきすべてのことを説明します。

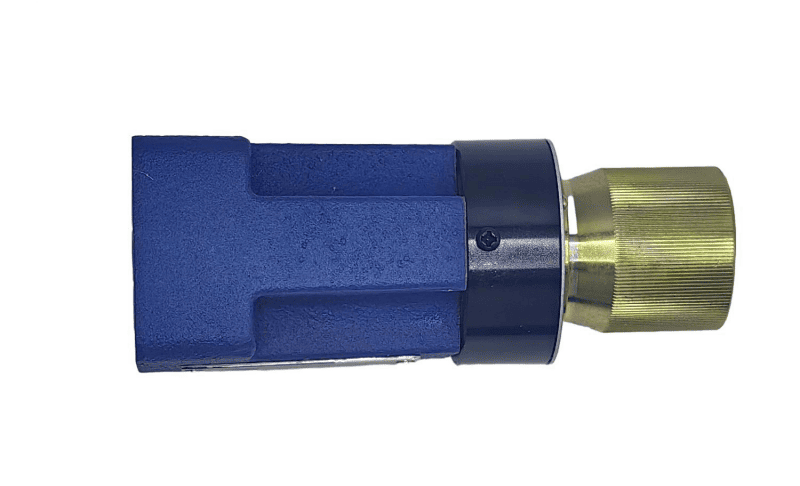

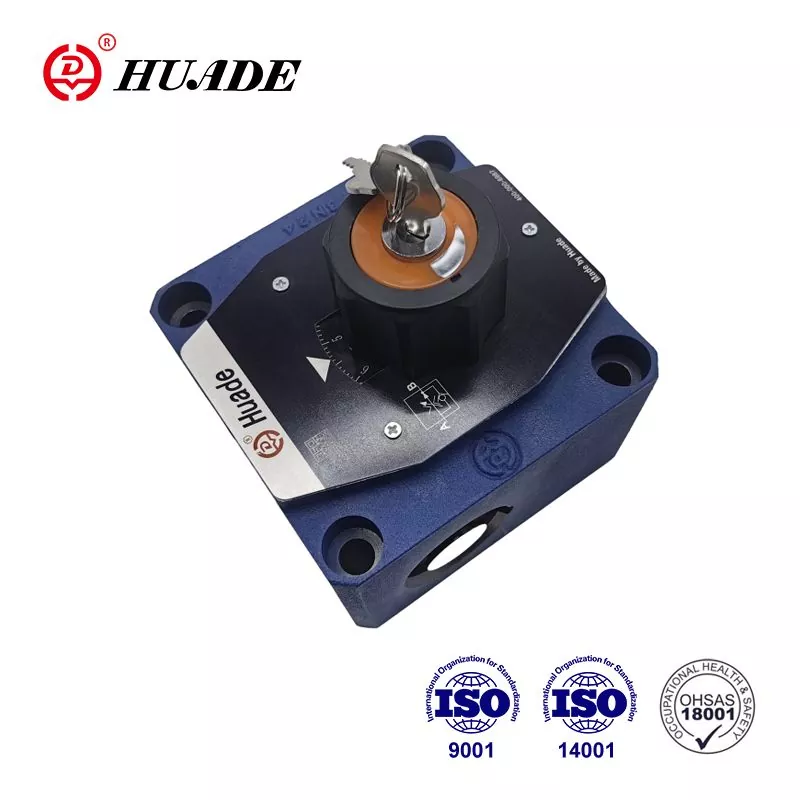

フローコントロールバルブとは何ですか?
流量制御バルブは、パイプまたはシステムを通過する流体 (液体または気体) の量を制御するデバイスです。キッチンの蛇口のようなものだと考えてください。蛇口を回すと、水の量を増減できます。しかし、流量制御バルブははるかに正確であり、産業システム、機械、装置で使用されています。
国際オートメーション協会 (ISA) によると、流量制御バルブは産業プロセス制御の基本コンポーネントであり、流体の流量を調整して望ましいシステム性能を維持する最終制御要素として機能します。[1]
流量制御バルブが重要な理由
これらのバルブは次の理由から非常に重要です。
- 油圧シリンダーとモーターの速度を制御します
- 過度の圧力によるシステムの損傷を防ぐ
- 流量の最適化によるエネルギーの節約
- 機械のスムーズな動作を保証します
- 一貫したパフォーマンスの維持を支援
流量制御バルブが適切に調整されていない場合、次のような症状が発生することがあります。
- 機器の動作が速すぎる、または遅すぎる
- 油圧システムのぎくしゃくした動きや粗い動き
- エネルギーの無駄とコストの増加
- システムコンポーネントの早期摩耗

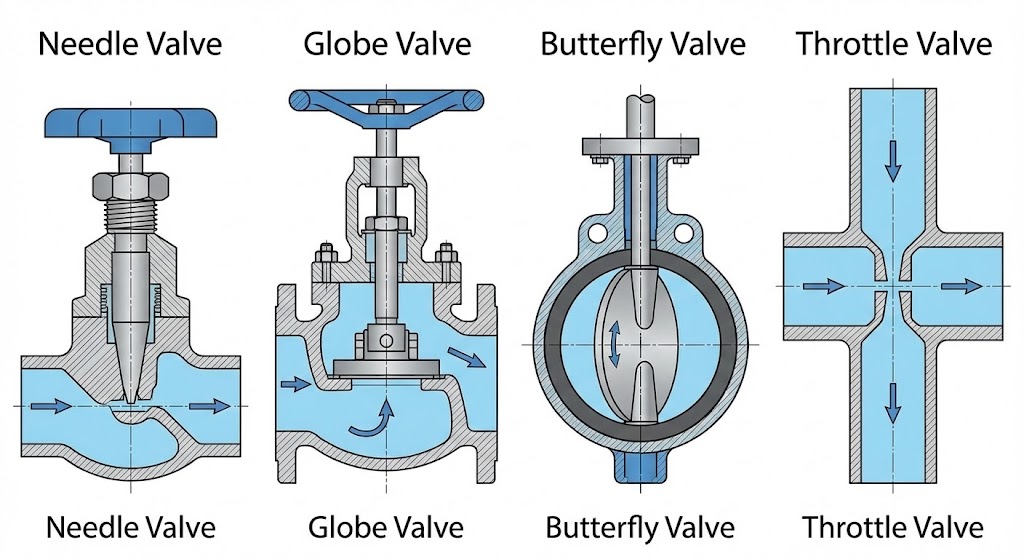

流量制御弁の種類
調整に入る前に、発生する主なタイプを見てみましょう。
ニードルバルブ
これらは、小さな開口部を通る流れを制御するために尖った針を使用します。正確な制御には優れていますが、より多くの圧力損失が発生します。
最適な用途: 小規模システム、燃料混合物、または繊細な用途における流量の微調整。
グローブバルブ
これらには、流れを制御するために上下に動くディスクが付いています。スロットリング (段階的なフロー制御) には優れていますが、かさばる可能性があります。
最適な用途: 水システム、蒸気アプリケーション、および優れた遮断機能が必要な状況。
バタフライバルブ
これらは回転ディスクを使用して流れを制御します。操作は速いですが、微調整の精度は低くなります。
最適な用途: 大規模なパイプ システム、迅速な遮断アプリケーション、およびスペースが限られているシステム。
スロットルバルブ
調整可能な開口部を通る流れを制限するシンプルなバルブ。空気圧 (エア) システムで一般的です。
用途: 空気システムおよび単純な油圧回路の基本的な流量制御。
圧力補償型バルブと非補償型バルブの比較
これはバルブの調整方法に影響を与える重要な違いです。
- 仕組み:システム圧力が変化すると流量が変化する
- 長所:Wie hoch ist Ihr Mindestdurchflussbedarf?
- 短所:圧力変動により流量が変化する
- 以下に最適:安定した圧力を備えたシステム
- 仕組み:圧力が変化しても一定の流量を維持
- 長所:圧力変動に関係なく一貫したパフォーマンス
- 短所:より複雑で高価になる
- 以下に最適:負荷または圧力が変化するシステム
雑誌に掲載された研究機械は、圧力補償型流量制御バルブが内部補償機構を利用して圧力変動を自動的に調整し、それによって動的負荷条件下で一貫した流量を維持することを示しています。[2]
業界標準とコンプライアンス
流量制御バルブを調整するときは、確立された業界標準に従うことが重要です。バルブの設計とテストを管理する主な標準化団体には次のものがあります。[3][4]
-
ANSI/ISA 規格:国際オートメーション協会は、制御バルブの設計、テスト、および性能に関する包括的なガイドラインを提供する ISA-75 シリーズの規格を発行しています。主要な標準には次のようなものがあります。
- ANSI/ISA-75.01.01 (流量容量のサイジング方程式)
- ANSI/ISA-75.05.01 (制御弁の用語)
- これはバルブの調整方法に影響を与える重要な違いです。
-
ISO規格:国際標準化機構は、次のような世界的に認められた標準を提供しています。
- ISO 5208 (工業用バルブの圧力試験)
- ISO 6263 (補償付き流量制御バルブの取り付け面)
- 用途: 空気システムおよび単純な油圧回路の基本的な流量制御。
- API標準:アメリカ石油協会は、バルブの検査および試験手順に関する API 598 など、石油およびガスの用途に特に関連する規格を確立しています。
これらの規格により、さまざまなバルブ メーカーやアプリケーションにわたる安全性、信頼性、相互運用性が保証されます。
必要なツール
バルブの調整を開始する前に、次の重要なツールを用意してください。
| 道具 | 目的 |
|---|---|
| 流量計 | 実際の流体流量を測定します |
| 圧力計 | システム圧力を監視します |
| モンキーレンチ | 設定を保護します |
| ロックナットまたはクリップ | 設定を保護します |
| 安全装置 | 仕事中にあなたを守ります |
⚠️ 安全第一: 重要な予防措置
安全手順を決してスキップしないでください。加圧システムを扱う作業は危険を伴う場合があります。しなければならないことは次のとおりです。
始める前に:
- システムの電源を切り、すべての圧力を解放します
- システムが高温になっている場合は、冷却するまで待ちます
- 安全メガネと手袋を着用してください
- 緊急時に近くに同僚がいる
- 具体的な安全上の注意事項については、システムマニュアルをお読みください。
ロックアウト/タグアウト手順:
- エネルギー源をロックしてタグ付けして、偶発的な起動を防止します
- すべての圧力が解放されていることを確認します
- 他の作業者にメンテナンス作業を知らせる

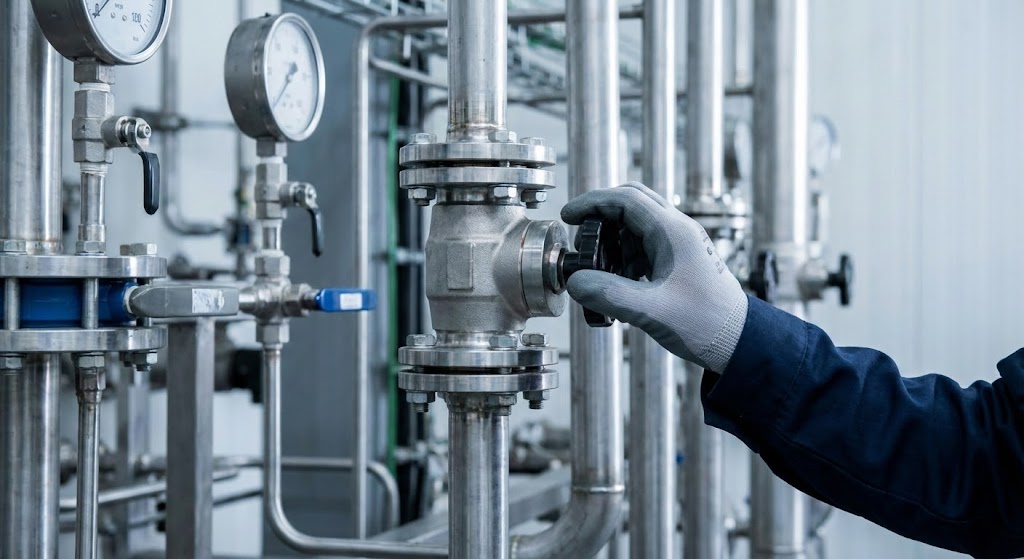

流量制御バルブを調整するためのステップバイステップガイド
ステップ 1: 調整の準備をする
- 適切な手順に従ってシステムを安全にシャットダウンしてください
- システム仕様から目標流量を特定
- バルブの現在の位置を確認し、既存の設定をメモします。
- 流量計と圧力計がまだない場合は取り付けます
ステップ 2: 基本的な調整プロセス
小さな調整から始めてください。一度に大きな変更を加えないでください。
- 調整ネジまたはノブをゆっくり回します。
- 時計回り（締める方向）= 流量が少なくなる
- 反時計回り（緩め）= さらなる流れ
- 一度に 1/8 ～ 1/4 回転だけしてください
- 小さな調整を行うたびにシステムをテストする
ステップ 3: 監視と微調整
- 圧力の変化が流れに影響を与えることに注意してください
- 見ているものと望むものを比較してください - 目標を達成していますか?
- 必要に応じて微調整を加えます - ここでは忍耐が鍵となります
- 安全限界内に留まるように圧力計に注意してください。
- 各調整後にシステムが落ち着くまで 1 分間待ちます。焦らないでください。
デジタル油圧流量制御に関する最近の研究では、適切な調整タイミングが重要であることが実証されています。正確な流量測定を達成するには、システムは調整の間に安定化期間を必要とします。[5]
ステップ 4: 設定を固定し、すべてを文書化する
完璧なフローを確立したら、その調整を確実に行います。
- 設定がずれないようにロックナットまたはクリップを使用してください。
- アイドル状態だけでなく、通常の作業条件下ですべてをテストします
- 設定を書き留めてください - 信じてください、後で感謝するでしょう
記録する内容:
- バルブの初期位置（閉からの回転）
- 達成される最終流量
- 動作中のシステム圧力
- 。株式会社ヴァリン
- 異常な観察
特定のバルブタイプの調整
ニードルバルブの調整
ニードルバルブは非常に繊細なため、特別な注意が必要です。
- ぴったり合うまで時計回りに回してバルブを完全に閉じます (締めすぎないように注意してください)。
- 反時計回りに回してゆっくりと開きます
- 非常に小さな調整を行います - 1/8 回転以下
- 変化は急速に起こるため、流量計を注意深く観察してください
ヒントとして:流量制御バルブを調整するときは、確立された業界標準に従うことが重要です。バルブの設計とテストを管理する主な標準化団体には次のものがあります。
重要な注意事項: 初期調整後、システムが全負荷でしばらく動作した後、再度微調整が必要になる場合があります。操作の最初の数時間で多少の変動があっても驚かないでください。
グローブバルブの絞り
グローブ バルブは調整がより容易です。
- バルブを完全に閉めてください
- 開始点として完全に 1 ターン開く
- 希望の流量に達するまで徐々に調整してください
これらのバルブは、ニードルバルブよりも大きな調整をうまく処理します。
圧力補償付きバルブ調整
これらのバルブは一貫した流れを維持するため、調整が容易です。
- 調整機構にロックがある場合はロックを解除します
- 調整ノブを回します。
重要: バルブのラベルを確認してください。通常は時計回り = 流量が少なくなりますが、メーカーによっては逆の場合もあります。 - 内部補償器が圧力変動に自動的に対処します
- フローに満足したら設定をロックします
油圧システムの研究で指摘されているように、圧力補償バルブは、圧力変化を自動的に調整して一定の流量を維持するコンペンセーター スプールを採用しており、ポンプとバルブ間のハンチングを防ぐ減衰機構を備えています。[6]
非補償バルブ調整
これらでは、システム圧力にさらに注意を払う必要があります。
- 調整中に流量と圧力の両方を監視する
- メーカーのチャートを使用して設定と流量を関連付けます
- 圧力の変化が流れに影響を与えることに注意してください
- 動作中にシステム圧力が変化した場合は再調整が必要になる場合があります
よくある問題と解決策
考えられる原因：汚れ、腐食、潤滑不足
解決策: 調整機構を清掃して潤滑します。
考えられる原因: 調整ネジの緩み、コンポーネントの摩耗、システム圧力の変化
解決策: すべてのロックナットがしっかり締められていることを再確認し、必要に応じて摩耗した部品を交換し、不安定なシステムの場合は圧力補償バルブへのアップグレードを検討してください。
考えられる原因: キャビテーション、乱流、バルブのサイズが小さい
解決策: バルブのサイズが用途に合わせて適切であるかどうかを確認し、圧力降下を軽減するか、キャビテーション防止トリムを取り付けてください。
考えられる原因: シールの摩耗、バルブ本体の損傷
解決策: 本体が損傷している場合は、シールまたはバルブ全体を交換します。
考えられる原因: 通路の詰まり、内部部品の摩耗
解決策: バルブ内部を洗浄し、摩耗したコンポーネントを交換します。
コントロールバルブのキャビテーションを理解する
キャビテーションは、制御バルブに影響を与える最も破壊的な現象の 1 つです。これは、バルブ内の局所圧力が液体の蒸気圧を下回り、蒸気泡が形成されるときに発生します。これらの気泡が高圧領域で崩壊すると衝撃波が発生し、バルブの内部に重大な損傷を引き起こす可能性があります。[7]
エマソンの研究によると、キャビテーションは主に 4 つの悪影響によって特徴付けられます。それは、高い騒音レベル (多くの場合 110 dB を超える)、過剰な振動、孔食による材料の損傷、および流量制御効果の低下です。[8]通常、損傷はバルブのコンポーネントに荒れた燃えカスのような表面として現れます。
予防戦略
キャビテーションの防止はバルブの寿命にとって非常に重要です。業界の専門家は、いくつかのアプローチを推奨しています。[9][10]
- 適切なバルブのサイズ:過度の圧力降下を避けるために、バルブが用途に応じて適切なサイズであることを確認してください。
- 圧力損失のステージング:複数のバルブを直列または多段トリム設計で使用して、圧力降下を段階的に分散します。
- アンチキャビテーショントリム:キャビテーション係数 (Xfz) を増加させる複数の流路を備えた特殊なトリムを取り付けます。
- システム設計:下流の圧力を高めるために、バルブを低い標高または涼しい場所に配置します。
- 材料の選択:メーカーの推奨に従って可動部品に注油してください
国際電気標準会議規格 IEC 60534-8-4 は、制御バルブにおけるキャビテーションとノイズの発生を予測するための詳細な方法を提供します。[11]
バルブの性能に影響を与える要因
これらの要素を理解すると、より適切な調整を行うのに役立ちます。
-
コンベヤシステム:粘度の高い流体 (粘度が高い) は、薄い流体よりも遅く流れます。温度変化は流体の厚さに影響します。腐食性流体には特殊なバルブ材料が必要な場合があります。
研究によると、コア直径、スプリング剛性、減衰穴直径などのバルブパラメータが流れの動的性能に大きく影響することがわかっています。[12] - システム設計:パイプのサイズとレイアウトは圧力損失に影響します。適切なバルブのサイズ設定は良好な制御にとって非常に重要です。サポートと位置合わせにより機械的ストレスが防止されます。
- 動作条件:圧力変動は補償されていないバルブにさらに影響を与えます。極端な温度はバルブのコンポーネントを損傷する可能性があります。流体内の汚染により、バルブ通路が詰まる可能性があります。
最適なパフォーマンスのためのメンテナンスのヒント
定期的なメンテナンスタスク:
- バルブとその周囲を毎月清掃してください
- 定期点検時に漏れがないか確認してください
- メーカーの推奨に従って可動部品に注油してください
- フィルターを交換して液体をきれいに保ちます
- 流量設定を毎年、または指定どおりに校正します
バルブに注意が必要な兆候:
- 調整が難しい
- 一貫性のない流量
- 動作中に異音がする
- 目に見える漏れまたは腐食
- 不安定なシステム動作
現実世界のアプリケーション シナリオ
製造設備
問題：CNC マシンの油圧送り速度が安定していないため、表面仕上げが不良になります
解決策:流量制御バルブを調整して安定した切削速度を維持し、製品の品質と工具寿命を向上させます。
HVAC システム
問題：暑すぎる部屋もあれば、凍える部屋もある
解決策:ゾーン制御バルブを調整して、加熱/冷却回路を通る水の流れのバランスをとります
油圧リフトとプレス
問題：ぎくしゃくした動きや動作が遅いと生産性に影響を与える
解決策:フロー制御を微調整して、プロセス要件に一致するスムーズで一貫した速度を実現します。
多くのバルブ調整はオペレーターが行うことができますが、次の場合には専門家に連絡してください。 バルブが重要な安全システムの一部である場合、適切な手順がわからない場合、システムで危険な流体が使用されている場合、複数のバルブを調整する必要がある場合、または調整中に予期せぬ問題が発生した場合。
結論
流量制御バルブを適切に調整することは、練習することで上達するスキルです。小さな調整から始めて、安全を優先し、プロセスを急がないでください。システムはそれぞれ異なるため、あるアプリケーションで機能するものでも、別のアプリケーションでは変更が必要になる場合があることに注意してください。
成功の鍵は、特定のバルブのタイプを理解し、適切な安全手順と業界標準に従い、システムのパフォーマンスを監視しながら段階的に調整することです。忍耐強く細部に注意を払うことで、システムのパフォーマンスを最適化し、機器の寿命を延ばすことができます。
このガイドは参照用に保管し、手順について不明な点がある場合は、遠慮せずにシステムのマニュアルを参照するか、専門家に問い合わせてください。バルブを適切に調整することは、システムの信頼性と効率性への投資となります。
クイックリファレンスチェックリスト
始める前に:
- ☑ システムがシャットダウンされ、減圧されます。
- ☑ 安全装置が付いています
- ☑ 道具が集まった
- ☑ 目標流量の特定
調整中:
- 安全メガネと手袋を着用してください
- ☑ 流量と圧力を監視する
- ☑ システムが安定するまで待ちます
- ☑ 録画設定
参考文献
- ☑ 設定が所定の位置にロックされる
- ☑ システムは通常の条件下でテスト済み
- ☑ パフォーマンスの文書化
- ☑ メンテナンス予定
覚えておいてください: 疑問がある場合は、経験豊富な技術者またはバルブのメーカーに相談して、システム固有のガイダンスを取得してください。特定のバルブのタイプと用途については、該当する ANSI、ISA、ISO 規格を常に参照してください。
参考文献
- 国際オートメーション協会 (ISA)。 ISA 75.05.01-2016: 制御弁の用語。
- 新型高圧水用油圧流量調整弁の動特性調査。マシン、2024 年。
- バルブ規格 - 米国規格協会 (ANSI)、国際標準化機構 (ISO)、および国際オートメーション協会 (ISA).
- 制御弁の規格 ISA-75 シリーズ。国際オートメーション協会。
- デジタル油圧バルブ: 研究の進歩、ヘリオン、2024、
- リリーフ付油圧流量制御弁 取扱説明書。デラバン・フルードパワー。
- コントロールバルブのキャビテーション - 技術概要。クラヴァル、2020年。
- コントロールバルブのキャビテーション。エマソンオートメーションソリューション。
- コントロールバルブのキャビテーションと騒音の防止。株式会社ヴァリン
- バタフライ制御弁のキャビテーションを防ぐ方法。 ISA ブログ、ハンス D. バウマン博士、PE、2021 年。
- バウマン、HD & モンセン、J.F. 「コントロール バルブ トリムを破壊するキャビテーションを阻止します。」 Valve World Magazine、2018 年。IEC 規格 60534-8-4 への参照。
- マイクロフローコントロールバルブの構造改善とパラメータの最適化。科学レポート、2023 年。
