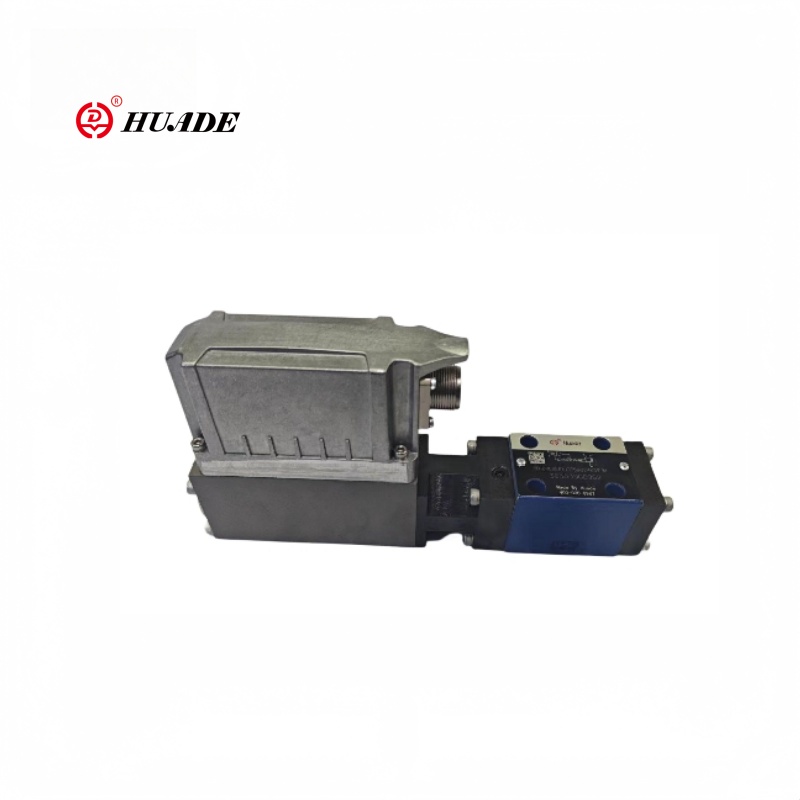

比例圧力低下バルブドレベ6x-1x

6方向パイロット操作の比例圧力低下バルブドレベ6x-1xシリーズは、パイロット設計を採用しています。これにより、メインバルブコアの駆動力が低下し、応答速度が向上します（周波数応答は10Hz以上に達する可能性があります）。 6方向の構造は、パイプラインの複雑さを減らし、コンパクトなスペースに適しています。 Valve Drebe 6X-1Xは、標準的な産業通信プロトコル（Profinet、Ethercatなど）をサポートしています。これは、インテリジェントな油圧システムに簡単に統合できます。

比例圧力低下バルブドレベ6x-1xの製品パラメーター

比例圧力削減バルブドレベの製品機能と適用6x-1x

特徴：

▶消費者のシステム圧力を低減するための位置フィードバックとオンボード電子機器を備えたパイロット動作バルブ（パイロットオイル内部のみ）

▶3-wayバージョン（p-a/a -t）、pmin = pt

▶圧縮スプリングに対してアーマチュアの位置を通して調整可能

▶ポジション制御、最小ヒステリシス<1％、迅速な応答時間、技術データを参照してください

▶エレクトロニクスが故障している場合でも、安全なレベルへの圧力制限（ソレノイド電流i> imax）

▶サブプレートアタッチメントの場合、ISO 4401-03-02-05にホール構成を取り付けます。カタログシートRE45053（別々に注文）に従ってサブプレート

▶DIN 43563-AM6へのプラグインコネクタ、カタログシートRE 08008（別々に注文）を参照してください

▶ボードトリガーエレクトロニクスのデータ

応用：

比例圧力低下バルブドレベ6x-1xシリーズは、工業用油圧システムの高性能成分であり、正確な圧力制御と建設機械、冶金機器、射出成形機、ダイキャスティング機などの動的な応答を必要とする複雑な労働条件に適しています。

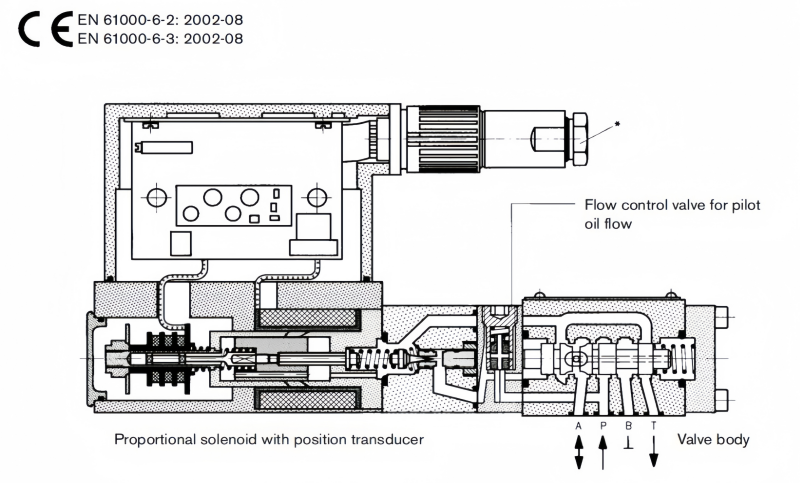

比例圧力低下バルブドレベの機能とセクション6x-1x

一般的な

タイプDrebe6x比例圧力低下バルブは、3ウェイのメインステージで動作します。

パイロットバルブ（圧力リリーフバルブパイロットステージ）は、Pを介してパイロットオイルの制御された流れで内部的に供給されます。

バルブは、オンボード電子機器を備えた位置制御の比例ソレノイドによって作動します。

これらのバルブを使用すると、（消費者）の圧力を無限に調整し、セットポイントに関連して削減できます。

基本原則

Aのシステム圧力を調整するには、トリガーエレクトロニクスに設定点が設定されています。この設定値に基づいて、電子機器はスプリング力に対するソレノイドの位置を制御します。比例ソレノイドは、スプリング特性曲線に正確に配置されます。パイロットステージには、流量制御バルブを介して<0.6 L/minの流量でPからのオイルが供給されます。パイロット圧力は、Aの消費者圧力（プラススプリング）と比較され、規制されています。

スプリングは、Tでパミン= Pになります。

最大の安全性のための圧力制限

電子機器で障害が発生し、ソレノイド電流（IMAX）が制御されていない方法で指定されたレベルを超えるようにすると、圧力は決定されるレベルを上回ることができません。

最大スプリング力。
