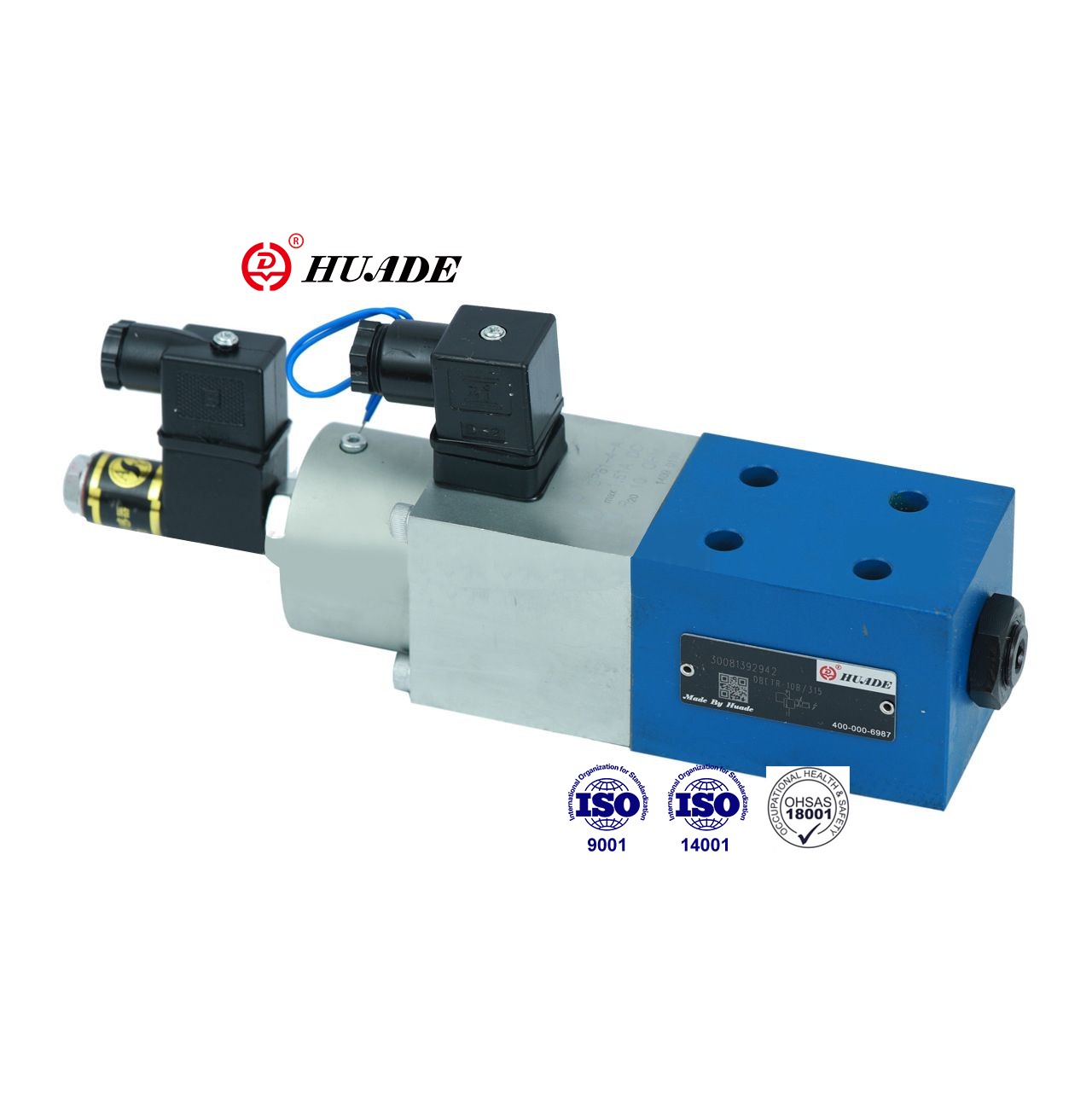

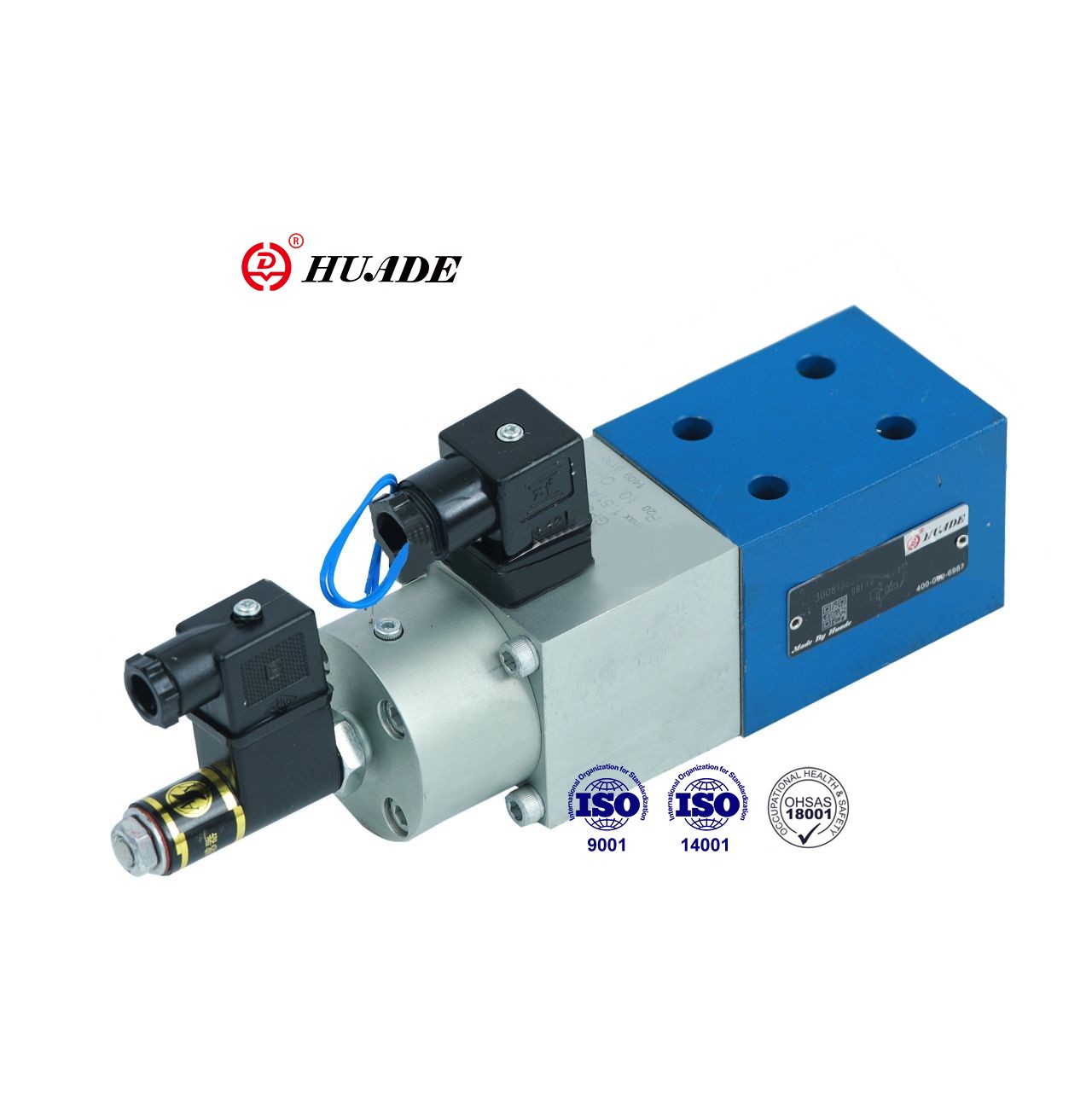

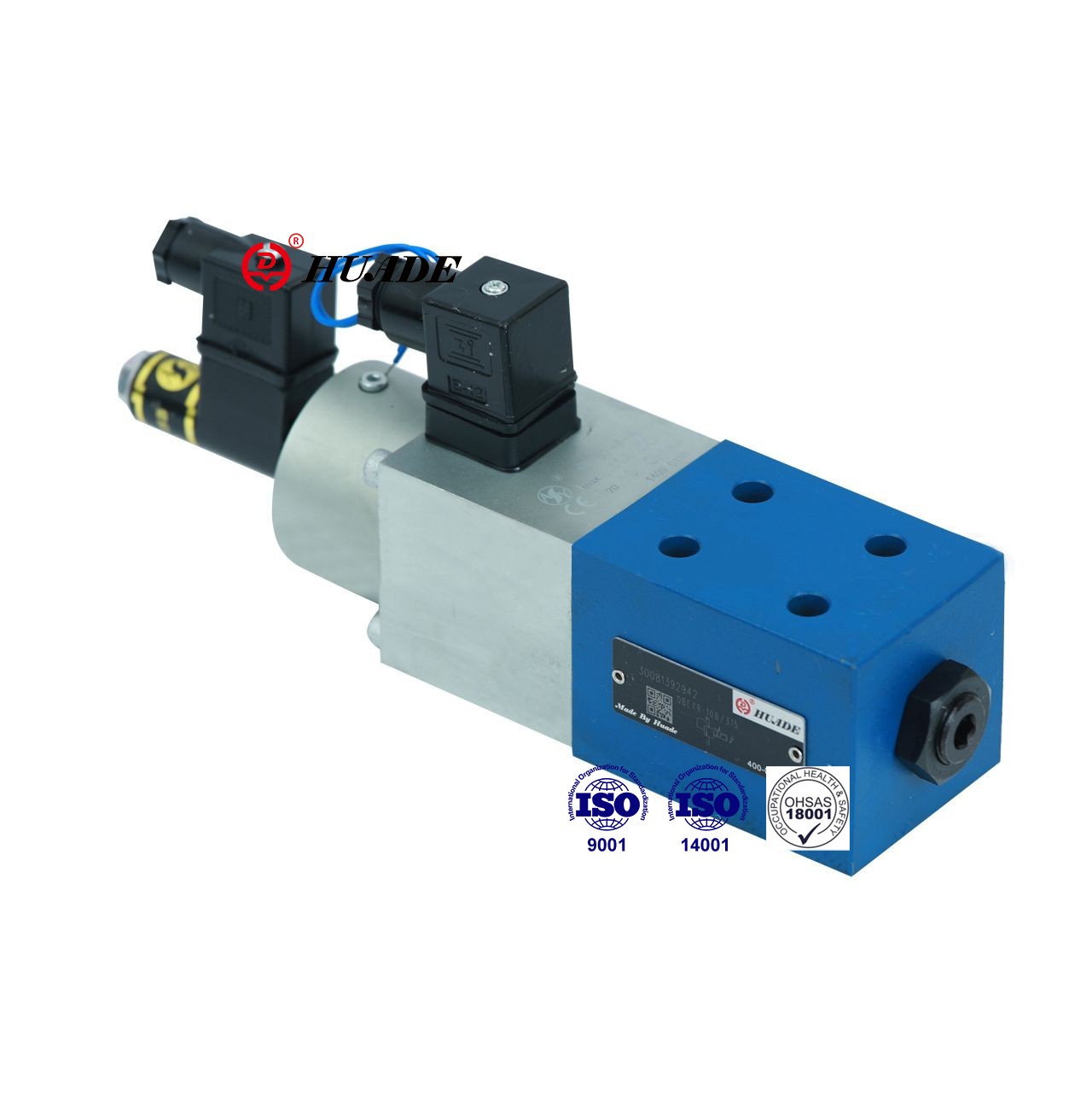

この比例圧力リリーフ弁 DBETR は電気指令値に比例して圧力を調整します。 DBTR バルブは、リモート制御システムの圧力を使用する閉鎖システムで広く使用されています。 Huade の DBETR バルブは、Rexroth 製品と同じ規格を使用しています。この比例圧力弁 DBETR は、同じシリーズの製品と置き換えることができ、価格も比較的手頃です。
| 油圧 | |||
| 最大。設定可能圧力(MPa) | 圧力段階 2.5MPa | 2.5 | |
| 圧力段階 8.0MPa | 8 | ||
| 加圧段階 18.0MPa | 18 | ||
| 圧力段階 31.5MPa | 31.5 | ||
| 分。設定可能圧力(MPa) | (特性曲線を参照) | ||
| 最高使用圧力(MPa) | ポートT（圧力調整付） | 0.2 | |
| ポートT（圧力調整なし） | 10 | ||
| ポートP | 31.5 | ||
| 最大流量(L/min) | 加圧ステージ25 | 10 | |
| 加圧ステージ80 | 3 | ||
| 加圧ステージ180 | 3 | ||
| 加圧ステージ315 | 2 | ||
| 汚染度（μm） | ≤20 (推奨 10) | ||
| ヒステリシス(%) | 最大値の 1 未満設定可能圧力 | ||
| 再現性(%) | < 0.5 の最大設定可能圧力 | ||
| 直線性 (%) | 180; 3～18MPaの圧力段階 | 最大設定可能圧力の1.5以下 | |
| 315; 6～31.5MPaの圧力段階 | |||
| 典型的な変動 (%) | バルブ | 最大値の±3設定可能圧力 | |
| 電気制御 | ＜0.5 | ||
| 段階的応答 0 ～ 100% (ms) | 応答時間(Pmin-Pmax) | 応答時間(Pmax-Pmin) | |
| 圧力段階 2.5 および 18MPa 0 ～ 100 | 100 | 50 | |
| 圧力段階 31.5MPa 0～100 | 150 | 100 | |
| 圧力流体 | 鉱物油（NBRシール用）、リン酸エステル（FPMシール用） | ||
| 粘度範囲(mm2/秒) | 2.8～380 | ||
| 圧力流体温度範囲（℃） | -20～+70 | ||
| 設置位置 | オプション | ||
| 重量(kg) | 4 | ||
| 電気 | ||||
| アンプ関連 | VT-5003S30 | |||
| 電源電圧 | 直流 | |||
| コイル抵抗(Ω) | 20 °Cでの低温値 | 10 | ||
| 最大。暖かい価値観 | 13.9 | |||
| (作業状態) 義務 | 継続的 | |||
| 圧力流体温度(℃) | +50 | |||
| アンプ電圧 | 完全に通勤 | 24±10% | ||
| 通勤には3つの電源が必要 | 24～35 | |||
| 最大。消費電力(VA) | 50 | |||
| 20℃におけるコイル抵抗（Ω） | 1 | 11 | 111 | |
| 56 | 56 | 112 | ||
| 誘導率 (トランスデューサー) (mH) | 6～8 | |||
| 発振器周波数 (トランスデューサ) (KHz) | 2.5 | |||
| DIN 40 050 に準拠した保護 | IP65 | |||
特徴：
▶低ヒステリシス
▶再現性が良く、
▶スプリングプリテンションの電気閉ループ位置制御
▶誘導位置トランスデューサによる比例ソレノイド作動（圧力バランス）
▶バルブと電子制御をワンソースで提供
応用：
比例圧力リリーフ弁 DBETR は、軽工業、工作機械、冶金などのさまざまな分野で広く使用されています。
バルブは基本的にハウジング (1)、誘導位置トランスデューサ (3) を備えた比例ソレノイド (2)、バルブシート (4)、およびバルブポペット (5) で構成されています。
圧力は指令値設定器（0～9V）を調整することで設定します。コマンド値を調整すると、電子制御と比例ソレノイド (2) を介して圧縮スプリングに張力がかかります。圧縮バネ (6) の張力、つまりバネ板 (7) の位置は、誘導型位置変換器 (3) によって決定されます。指令値からの偏差は閉ループ位置制御によって補正されます。
この原理を利用すると、ソレノイドの摩擦の影響が排除されます。
利点:
- 低ヒステリシス
- 良好な再現性
比例圧力リリーフ弁 DBETR の記号
