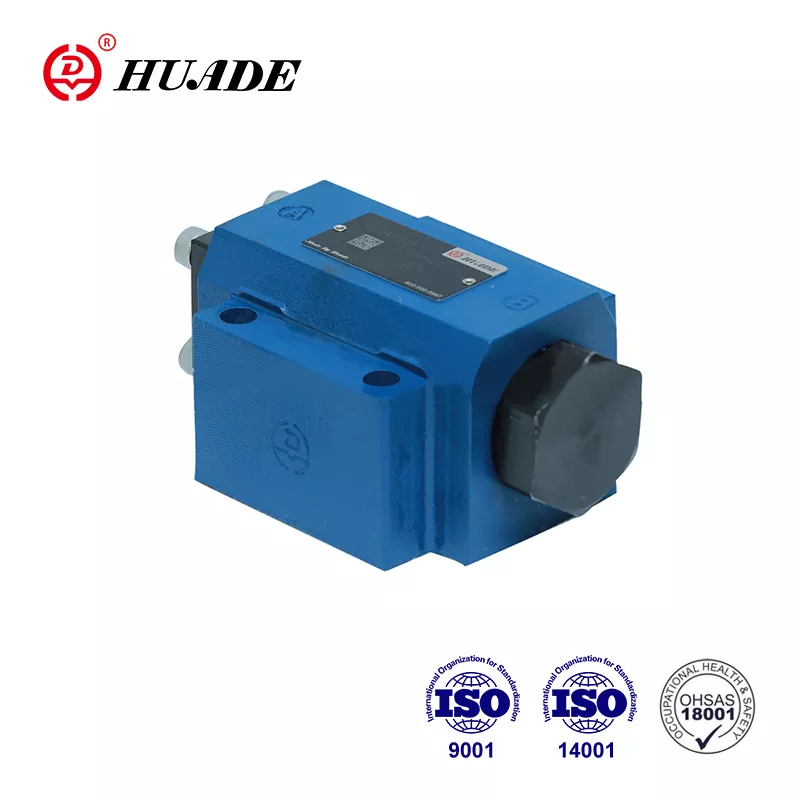

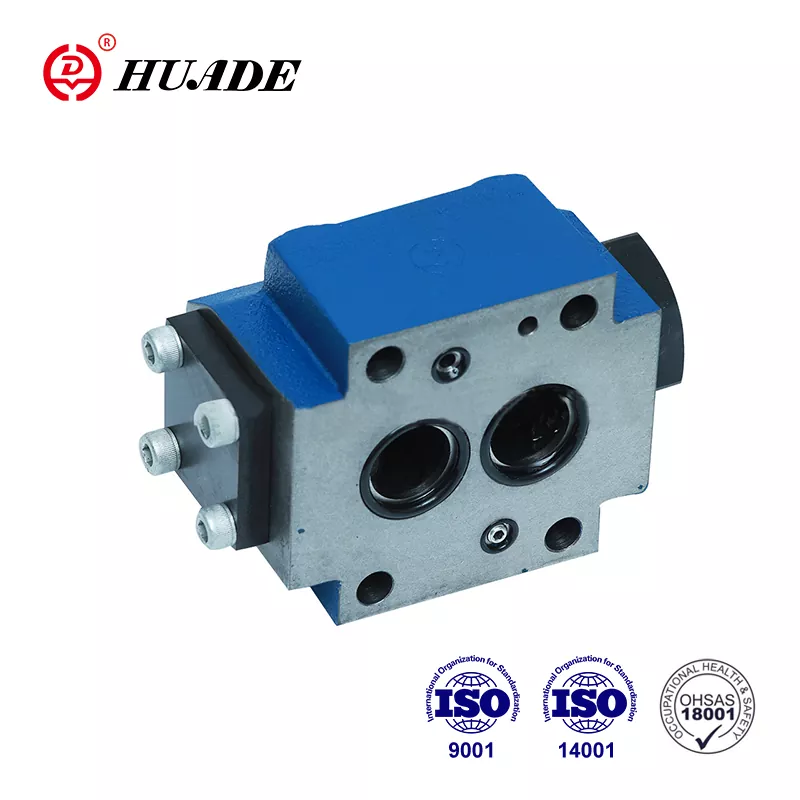

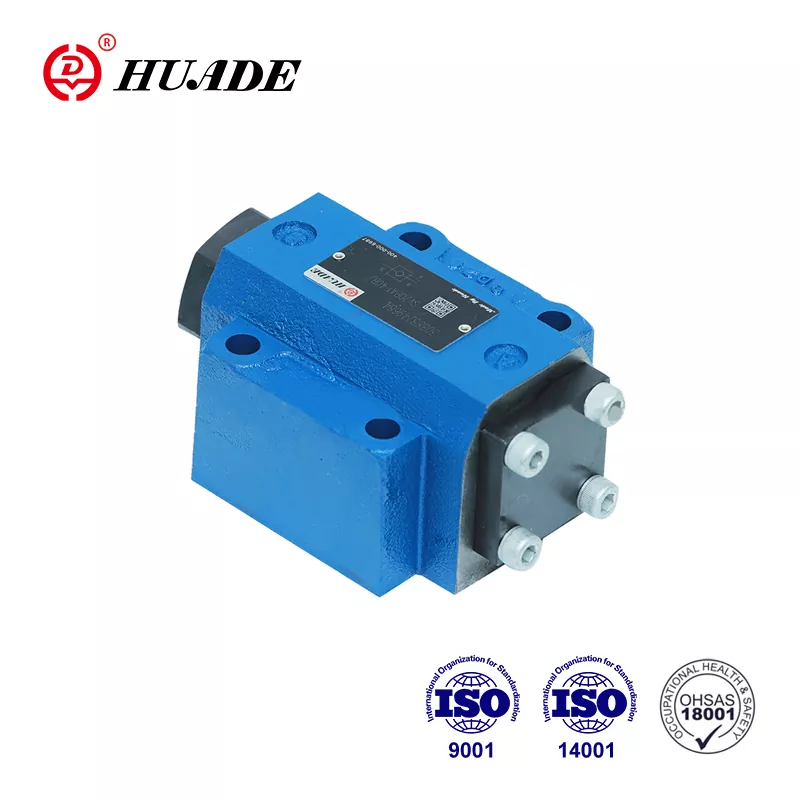

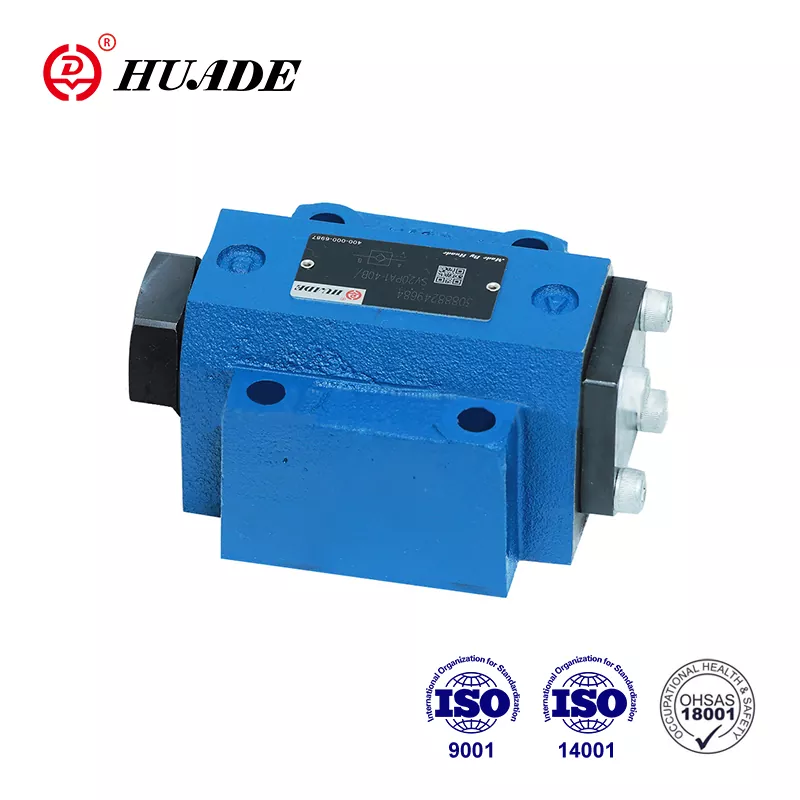

Huadeは中国で有名なブランドです。それが確立された後、レックスロスとの2つの長期的な協力経験がありました。 Rexrothが提供するSLシリーズを完全に置き換えることができます。価格はよりリーズナブルです。 Huade®CheckValves SLシリーズは、高品質と低価格で競争力があります。 Huadeは品質に大きなストレスをかけます。工場はISO9001、ISO14001、およびOH SAS18001を通過しました。 Huadeの油圧バルブは、優れたパフォーマンスにより、軍事産業やその他の分野で広く使用されています。すべてのHUADE®チェックバルブは、標準のカートンと防水プラスチックパッケージに詰められます。
|
技術データ |
||||||
|
スタイル |
10 |
16 |
20 |
25 |
30 |
|
|
重さ |
サブプレートマウント（kg） |
1.8 |
- |
4.7 |
- |
7.8 |
|
スレッド接続（kg） |
2.1 |
5.4 |
5.4 |
10 |
10 |
|
|
インストール位置（㎫） |
オプション |
|||||
|
流れの方向（㎫） |
AからBフリー、BからAから開口部 |
|||||
|
操作圧力、マックス（㎫） |
0.5〜315 |
|||||
|
制御圧力、最大（㎫） |
0.5〜315 |
|||||
|
コントロールボリューム - ポートX（CM3） |
2.5 |
10.8 |
10.8 |
19.27 |
19.27 |
|
|
コントロールボリューム - ポートY（CM3） |
2 |
9.6 |
9.6 |
17.5 |
17.5 |
|
|
コントロールエリア-Area A1（CM3） |
1.3 |
3.46 |
3.46 |
5.72 |
5.72 |
|
|
- エリアA2（CM3） |
0.33 |
0.7 |
0.7 |
1.33 |
1.33 |
|
|
- エリアA3（CM3） |
3.8 |
10.17 |
10.17 |
16.61 |
16.61 |
|
|
- エリアA4（CM3） |
0.79 |
1.13 |
1.54 |
1.54 |
||
|
圧力液 |
ミネラルオイル（NBRシール用）またはリン酸エステル（FPMシール用） |
|||||
|
圧力流体温度範囲（℃） |
-30～+80 |
|||||
|
粘度範囲（mm2/s） |
2.8〜500 |
|||||
特徴：
▶液体で制御されたバルブを確認してください
▶サブプレートの取り付けの場合、DIN 24 340への取り付けパターン
▶サブプレートまたはネジのねじ付き接続
▶漏れポートの有無にかかわらず
▶事前開始の有無にかかわらず
▶オープン、減衰減圧を備えたタイプ
▶4開口圧力
▶PattemをDIN 24 340 FOM A、1SO 4401およびCETOP-RP 121Hに移植する
チェックバルブSLは、Poppetタイプの設計で油圧パイロット操作チェックバルブであり、どちらの方向にも低くなるように開いている可能性があります。
これらのバルブは、ラインブレークが発生したときまたは油圧ロックされたアクチュエーターの忍び寄る動きに対して負荷の低下に対する保護として、圧力下の動作回路の分離に使用されます。
基本的に、これらのバルブは、ハウジング（1）、ポペット（2）、圧縮スプリング（3）、コントロールスプール（4）、およびボールポペットバルブ（5）などの事前開口部で構成されています。
バルブは、AからBへの自由な流れを可能にし、カウンター方向では、Poppet（2）がシステム圧力によって、さらにスプリング力に加えて座席に保持されます。
コントロールポートXの圧力接続を介して、コントロールピストン（4）が右に移動します。これにより、Poppet（2）が座席からプッシュされます。これで、バルブにはBからAへの流れがあります。
コントロールピストン（4）を介してバルブを適切に開くことを確実にするためには、特定の最小制御圧力が必要です。
このバルブには追加の事前開始があります。コントロールポートXでの圧力接続を介して、コントロールピストン（4）が右に押し込まれます。
これは最初にボール（5）を押し、次にシートからポペット（2）を押します。これで、バルブにはBからAへの流れがあります。事前に開始されるため、圧力下の流体の減圧が減衰します。この可能性のある圧力ショックは回避されます
このバルブの関数は、主にバルブSVと同じです。違いは、追加の漏れポートYです。これにより、コントロールピストン（4）の環状領域がポートAから分離されています。
ポートAに存在する圧力は、コントロールピストン（4）の範囲エリアA4に影響します。
チェックバルブタイプSLのカッタウェイビュー。 .pb
（漏れポート付き、事前に開幕することなく）
