流体制御システムの世界では、精度と信頼性が最も重要です。産業オートメーション、油圧システム、空圧アプリケーションのいずれで作業している場合でも、流量を非常に正確に制御できるかどうかが、最適なパフォーマンスとシステム障害の違いを生む可能性があります。ここで比例流量バルブが活躍し、エンジニアの流体管理への取り組み方に革命をもたらした高度な制御デバイスとして機能します。
基本を理解する

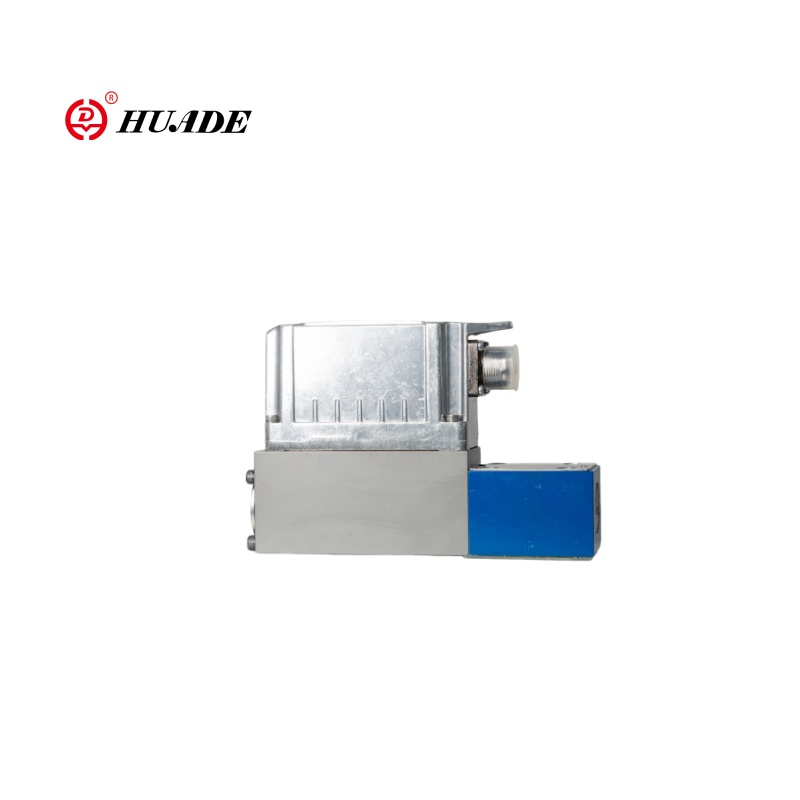

A 比例流量弁 (の芸術比例弁ファミリー）は、入力信号（通常は電流または電圧）に正比例して流体の流量を調整する高度なタイプの制御バルブです。単純に開閉する従来のオン/オフ バルブとは異なり、比例流量バルブは動作範囲内で無限に可変の制御を提供します。これは、ゼロと最大容量の間で任意の流量を維持し、変化するシステム要求に動的に対応できることを意味します。
「比例」の側面は、入力信号とバルブの開位置の間の線形関係を指します。たとえば、バルブが 50% の入力信号を受信した場合、バルブは最大容量の 50% まで開き、最大流量の約 50% を供給します。この予測可能な動作により、これらのバルブは正確な流量制御が必要な用途において非常に貴重になります。
比例流量バルブの仕組み
比例流量バルブの動作は、電子制御システムと機械式アクチュエーターを中心に行われます。バルブはアナログ入力信号、通常は4～20mA電流ループまたは0-10VPLC (プログラマブル ロジック コントローラー) や専用のフロー コントローラーなどの制御システムからの電圧信号。 [理解する比例弁の仕組み機械的に]
この電気信号はバルブの内部電子機器によって処理され、さまざまなアクチュエーター技術を通じて機械的な動きに変換されます。最も一般的なアクチュエータには、比例ソレノイド、サーボ モータ、またはボイス コイル アクチュエータが含まれます。これらのアクチュエータは、バルブの流量制御要素 (通常はスプール、ポペット、またはニードル) を正確に位置決めして、目的の流量開口部を達成します。
最新の比例流量バルブの多くには、閉ループフィードバックシステム位置センサーまたは流量センサーを使用します。このフィードバックにより、圧力変動や温度変動によってシステム条件が変化した場合でも、バルブは実際の位置または結果として生じる流量を継続的に監視し、リアルタイムに調整して精度を維持することができます。
種類と構成
比例流量バルブには、さまざまな用途に合わせていくつかの構成があります。直動式バルブは単一ポートを介して流量を制御するため、単純な流量調整タスクに最適です。パイロット操作バルブは、小さなパイロット ステージを使用して大きなメイン ステージを制御し、正確な制御感度を維持しながら高い流量容量を実現します。
二方比例流量バルブ単一方向の流れを制御し、一般に流量調整用途に使用されます。三方弁2 つの出口間で流れを方向付けたり、2 つの入口からの流れを結合したりできるため、用途の変更や混合に適しています。
内部設計はアプリケーションの要件に応じて異なります。スプールタイプのバルブは優れた流量特性を備えており、油圧システムで広く使用されています。ポペットタイプのバルブは厳密な遮断機能を備えており、空気圧用途でよく使用されます。ニードルバルブは、非常に細かい流量調整が必要な用途に優れており、高精度の投与システムで一般的です。
さまざまな業界にわたるアプリケーション
比例流量バルブは、正確な流量制御が重要な多くの業界で応用されています。で製造とオートメーション、油圧シリンダと空気圧アクチュエータの速度を制御し、組立ライン、包装機器、マテリアルハンドリングシステムにおけるスムーズで正確な動作制御を可能にします。
の自動車産業では、これらのバルブを試験装置、塗料スプレー システム、油圧プレスの操作で幅広く使用しています。で航空宇宙それらは、精度と信頼性が交渉の余地のない燃料流量制御、客室与圧システム、および油圧飛行制御アクチュエータにとって不可欠です。
水処理施設化学薬品の投与には比例流量バルブを採用しており、正確な量の処理化学薬品を水流に追加する必要があります。の製薬産業は、精度が製品の品質と規制遵守に直接影響を与える医薬品製造プロセスにおける正確な成分投与にこれらのバルブを使用しています。
[見る油圧比例弁の用途]
利点と利点
比例流量バルブの主な利点は、卓越した制御精度。通常、流量精度を設定値の ±2 ～ 5% 以内に維持でき、手動バルブや単純なオン/オフ制御よりもはるかに優れています。この精度により、製品の品質が向上し、無駄が削減され、プロセス効率が向上します。
エネルギー効率もう一つの大きな利点があります。比例流量バルブは、その瞬間に必要な正確な流量のみを提供することで、過剰な流量を管理するために圧力リリーフバルブやバイパス回路を使用する一定の高流量システムに伴うエネルギーの無駄を排除します。
これらのバルブと最新の制御システムの統合機能により、高度な自動化戦略が可能になります。これらは、複数の入力信号に応答し、複雑な制御アルゴリズムに参加し、メンテナンス システムに診断フィードバックを提供して、予知保全戦略をサポートできます。
選択に関する考慮事項
比例流量バルブを選択するときは、いくつかの要素を考慮する必要があります。流量範囲バルブはアプリケーションの最小流量要件と最大流量要件の両方に対応する必要があります。圧力定格は、圧力スパイクを含む最大システム圧力を超える必要があります。
動的アプリケーションでは応答時間が重要です。急速な流量変化を必要とするシステムもあれば、速度よりも安定性を優先するシステムもあります。制御信号の互換性は利用可能な制御システム出力と一致する必要があり、電力要件は利用可能な電源と一致する必要があります。
極端な温度、振動、汚染レベルなどの環境条件は、バルブの選択に影響します。媒体適合性により、バルブ材料が劣化や汚染なしに特定の流体を処理できることが保証されます。
結論
比例流量バルブは、現代の流体制御システムの基礎となる技術であり、今日の要求の厳しい用途に必要な精度と柔軟性を提供します。電子制御システムとシームレスに統合しながら、正確で再現性のある流量制御を提供する機能により、製造業から航空宇宙まで幅広い業界で不可欠なものとなっています。
自動化が進み、精度要件がますます厳しくなるにつれて、比例流量バルブは間違いなく、効率的で信頼性が高く、正確な流体制御システムを実現する上でさらに重要な役割を果たすことになります。エンジニアやシステム設計者にとって、現在のニーズと将来の課題の両方を満たす最適化された流体制御ソリューションを開発するには、これらのバルブの機能と適切な用途を理解することが不可欠です。
