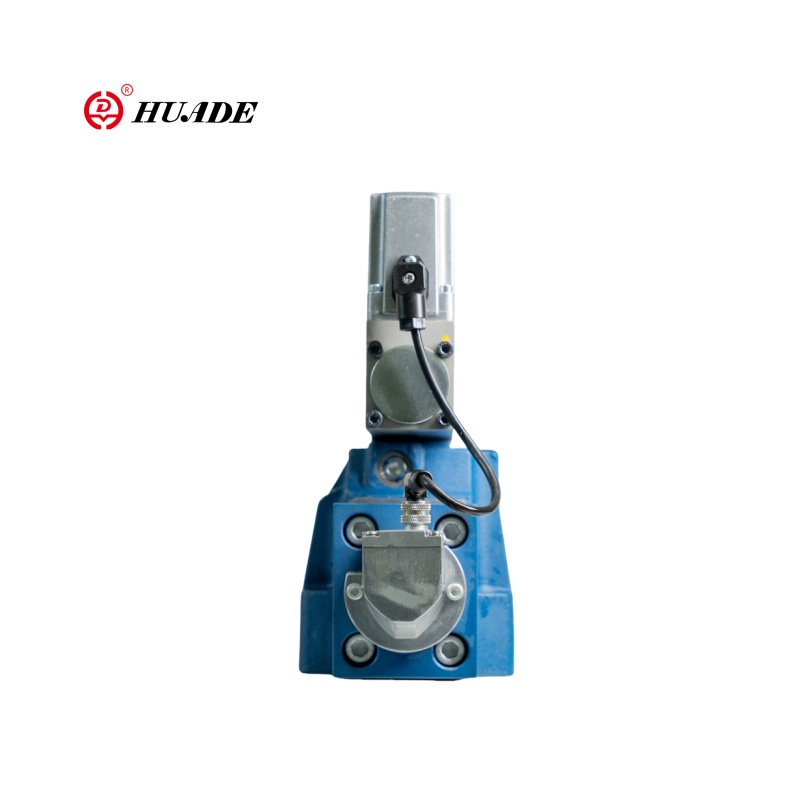

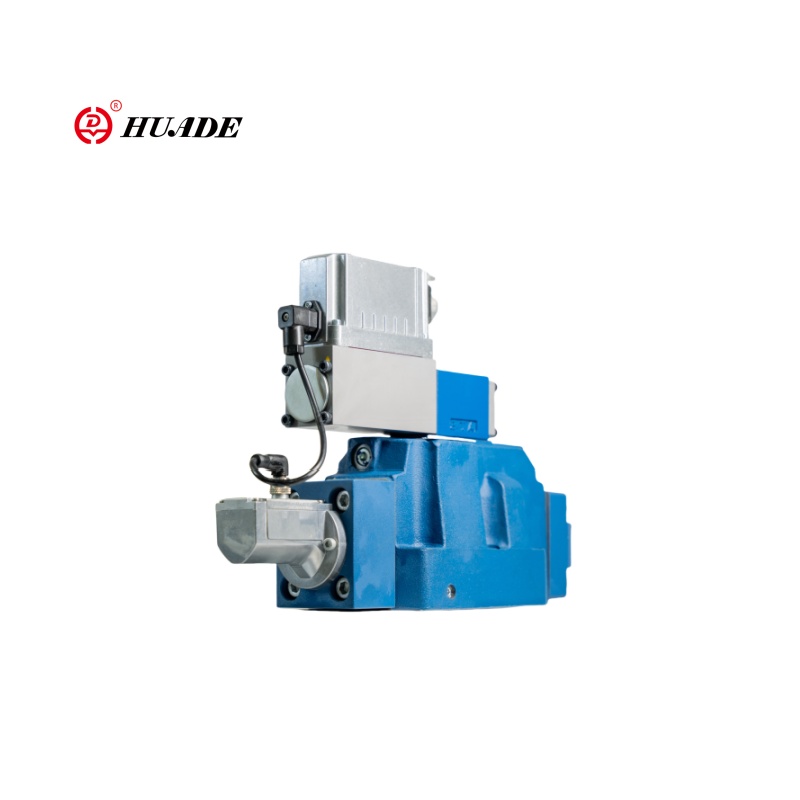

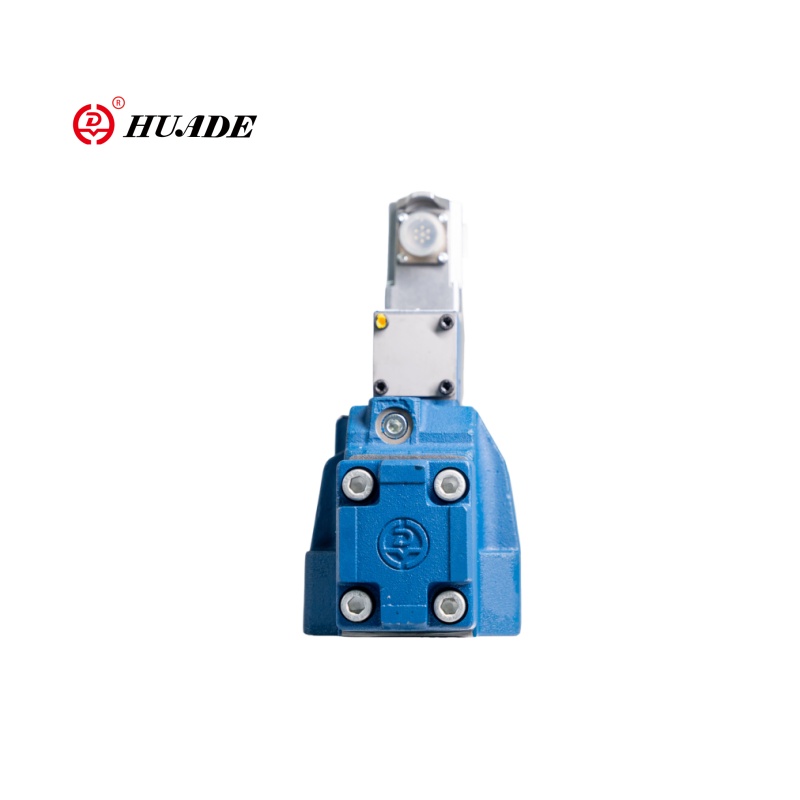

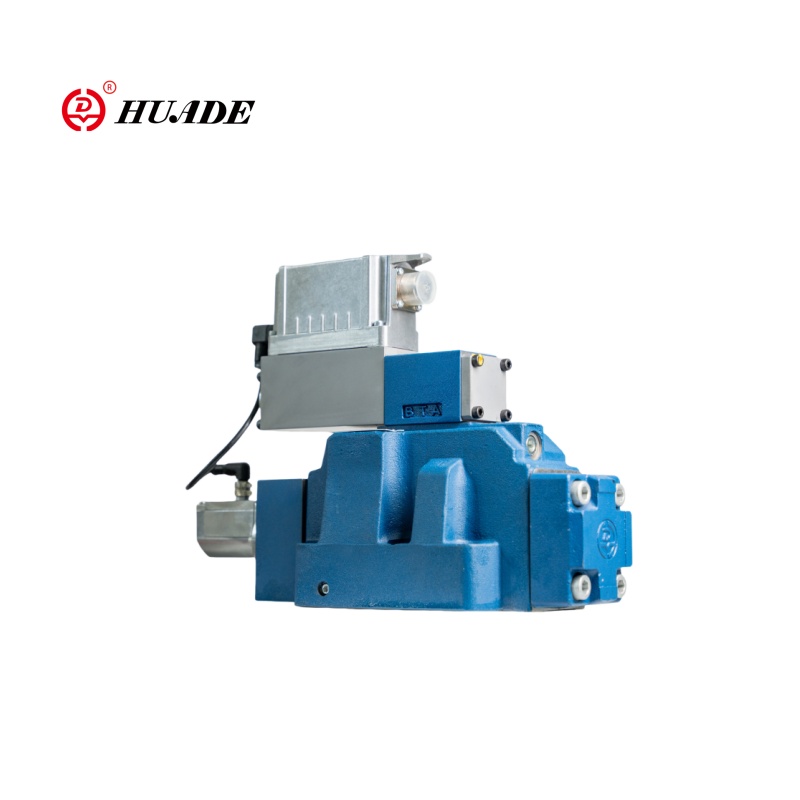

比例方向バルブ4wrle-4x

Huadeの比例方向バルブ4WRE-4Xは、電気油圧比例方向バルブ（位置フィードバックOBEを使用）です。制御方法は、比例ソレノイド +バルブコア位置閉ループ制御（LVDTフィードバック）です。 HuadeのValve 4 wrle-4xボディデザイン、シーリングテクノロジー、ソレノイド性能はレックスロスレベルに近いですが、極端な労働条件（高周波振動、長期連続動作など）での耐久性はわずかに異なる場合があります。 Huadeの製品価格は通常、Rexrothより20〜30％低く、大幅なコストパフォーマンスがあります。サプライチェーンはローカライズされており、配信サイクルは短く、アフターセールスサービスの応答は高速です。

比例方向バルブ4wrle-4xの製品パラメーター

比例方向バルブ4wrle-4xの製品機能と適用

特徴：

▪信頼性 - 実証済みの堅牢なデザイン

▪高品質 - コントロールスプールとパイロット制御バルブのスリーブ

▪パイロット制御バルブのコントロールスプールは、ユニットがオフになったときに「フェイルセーフ」位置にあります

▪メインバルブのコントロールスプールは、スプリング中心の中央位置および/またはオフセット位置にあります

▪柔軟性 - 位置、速度、および圧力制御に適しています

▪正確 - 高い応答感度と小さなヒステリシス

応用：

比例方向バルブ4WRE-4Xは、特に速い応答と閉ループフィードバックが必要な状況では、動的性能、精度、信頼性の高い要件を備えた油圧制御システムに適しています。 Huadeの4WLE-4X比例バルブは、産業用自動化、工作機械と加工装置、射出成形機とダイキャスティングマシン、テストおよびシミュレーション機器、エンジニアリング機械などで広く使用されています。

比例方向バルブ4wrle-4xの生産の詳細

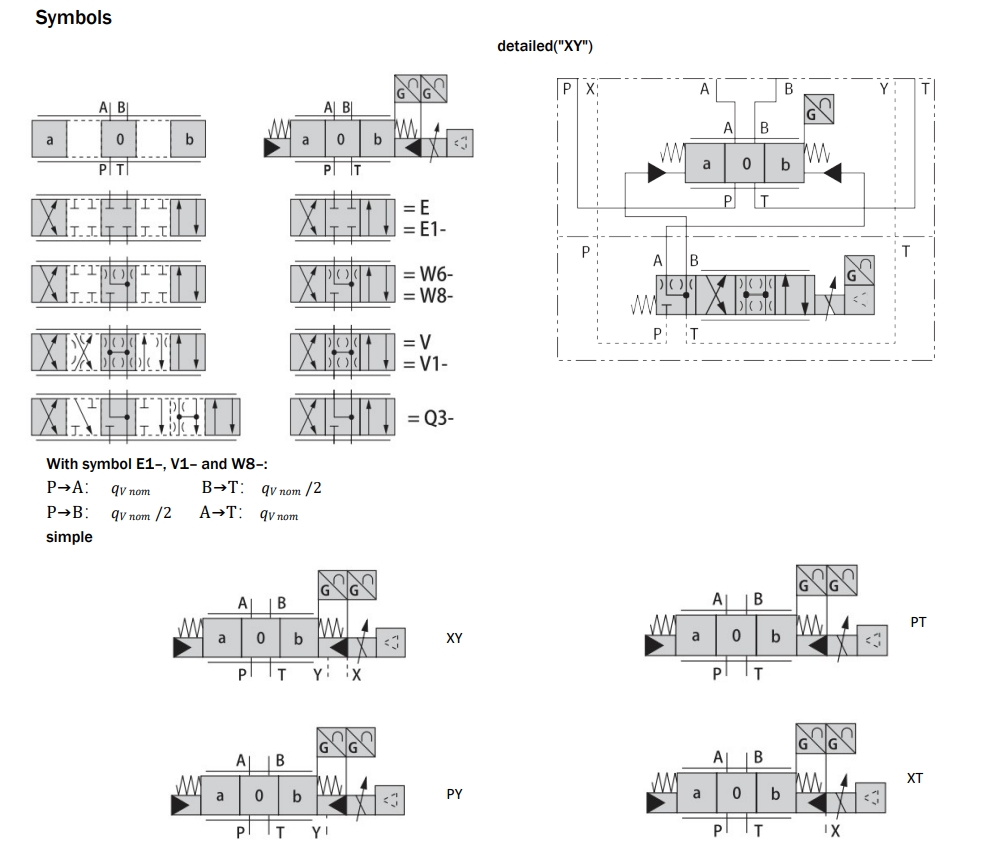

関数、セクション

バルブタイプ4wrleは、電気位置フィードバックと統合エレクトロニクス（OBE）を備えたパイロット操作方向制御バルブです。

バルブ構成：

1.バルブコアとバルブのスリーブ構造を備えた羽毛バルブ（1）

2.センタースプリングと位置フィードバックを備えたメインバルブ（2）

3.統合アンプ（3）

関数：

統合された電子機器（OBE）がオフまたは非アクティブになっている場合、パイロット制御バルブのコントロールスプールは、「「フェイルセーフ」位置でスプリングが操作されます。メインバルブのコントロールスプールは、スプリング中心の中央位置にあります。

統合された電子機器（OBE）は、指定されたコマンド値をメインバルブ制御スプールの実際の値の位置と比較します。制御偏差の場合、コントロールソレノイドが活性化されます。磁力の変化により、パイロット制御スプールは調整されます

春。

コントロールの断面を介して活性化される流れは、メインコントロールスプールの調整につながります。メインコントロールスプールのストローク/コントロール断面は、コマンド値に比例して調節されます。

パイロット制御バルブのパイロットオイル供給は、ポートPを介して内部またはポートXを介して外部のいずれかです。フィードバックは、ポートTを介して内部に、またはポートYを介してタンクに内部になります。

ソレノイドシャットオフを制御します

次のエラーの場合、コントロールソレノイドは統合エレクトロニクス（OBE）によって脱燃化されます。パイロットコントロールスプールは「フェイルセーフ」位置に設定され、メインバルブのパイロットオイルチャンバーを降ろします。スプリングによって操作されるメインバルブコントロールスプールは、中央の位置に移動します。
