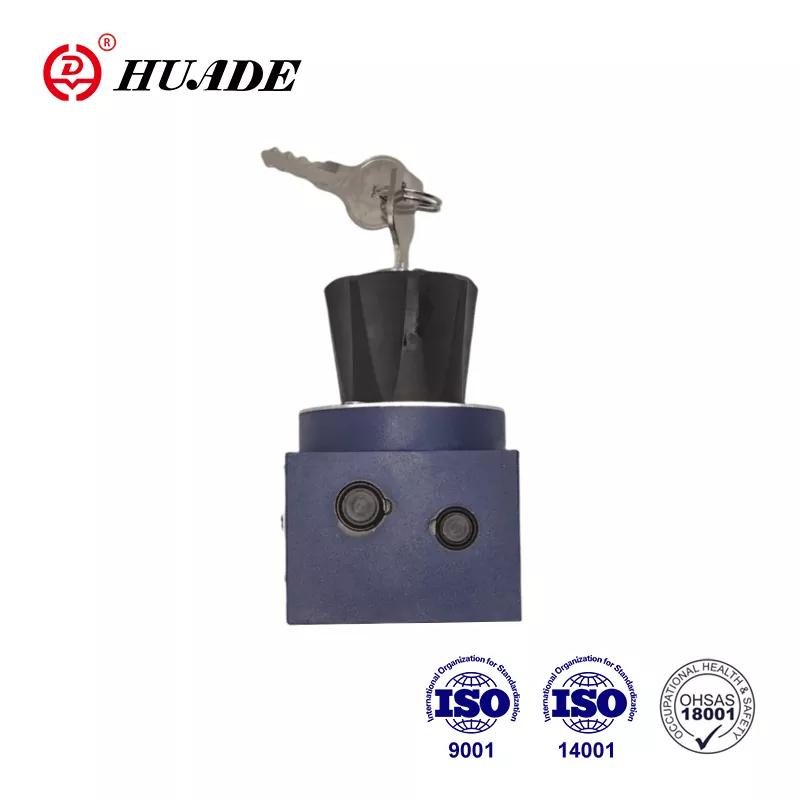

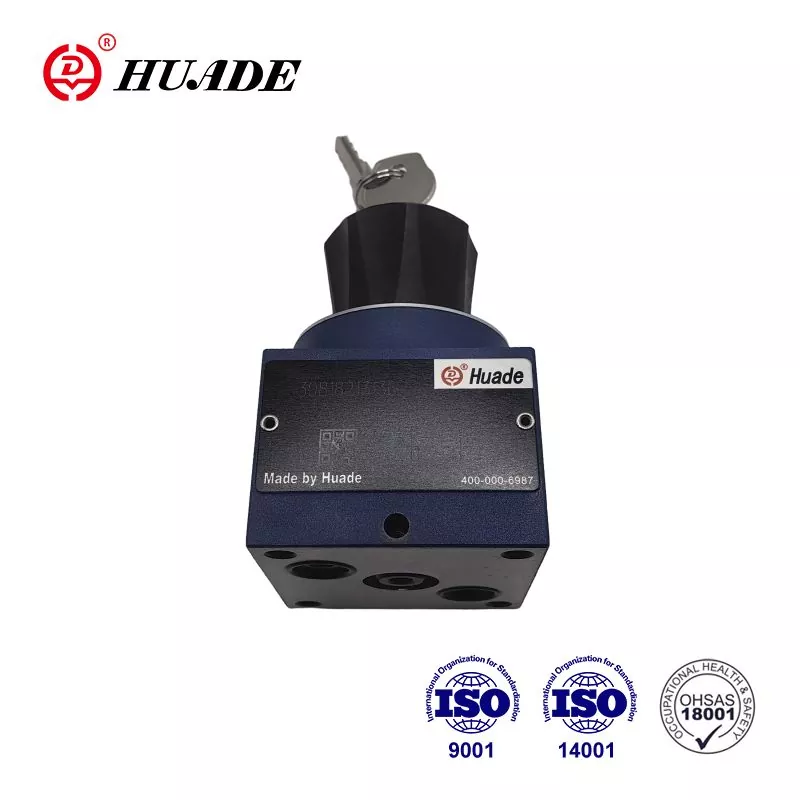

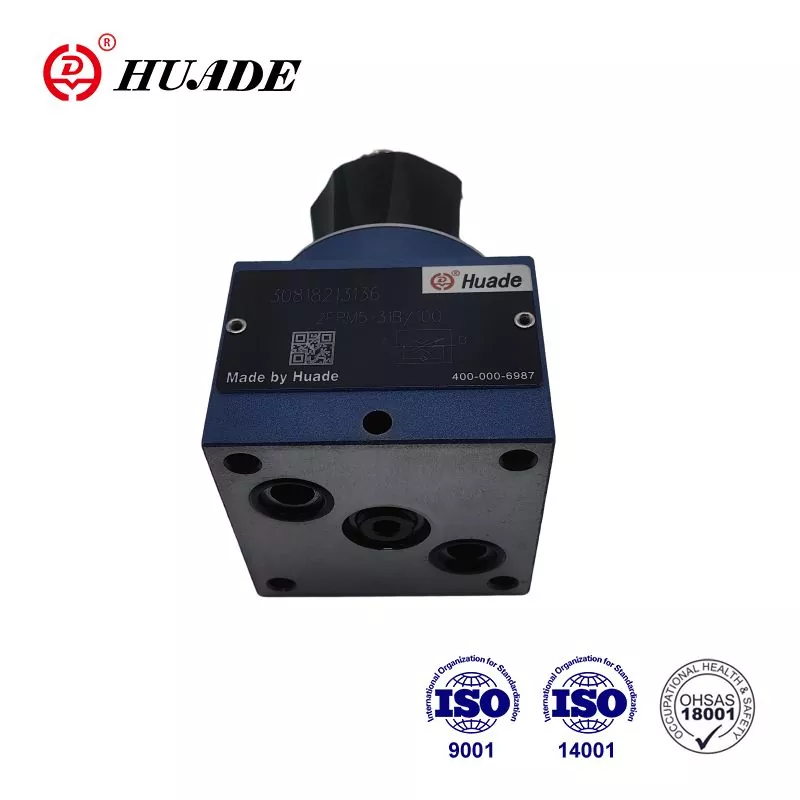

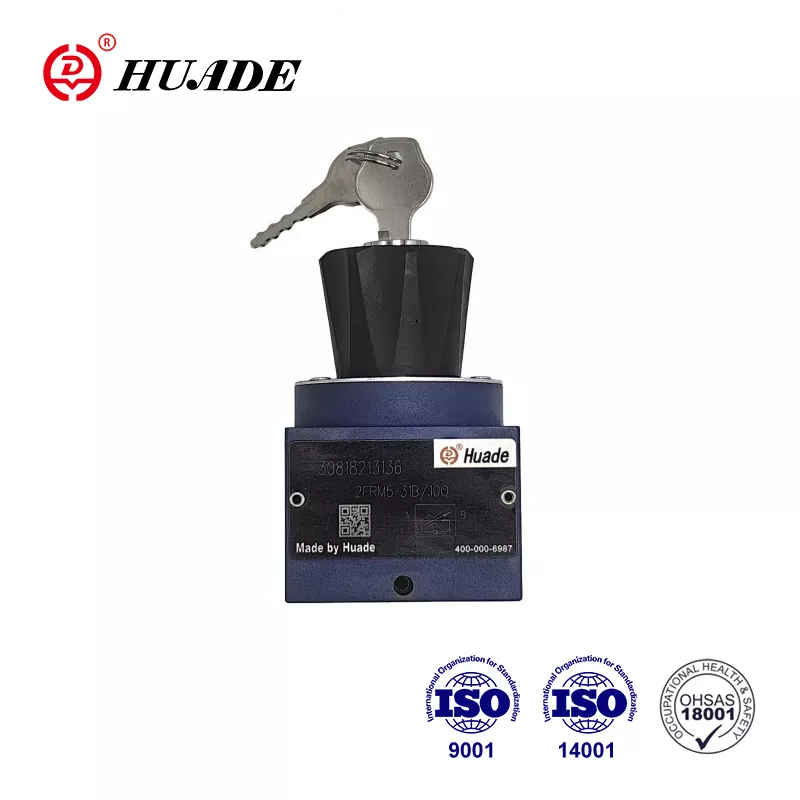

2FRMフローバルブは、2ウェイフロー制御バルブです。スロットリングに使用されます。 Huade®は確かに中国の信頼できるブランドです。 Rexrothとの2つの長期協力により、Huade®フロー制御バルブは、Rexrothが提供する同じシリーズと互換性があります。製品の品質、技術革新、顧客サービス、ブランドの評判など、Huade Hydraulicはうまく機能し、市場と消費者から幅広い評判を獲得しました。
|
一般的な |
|
|
油圧液 |
ミネラルオイル（NBRシール用）、またはリン酸エステル（FPMシール用） |
|
温度範囲（℃） |
-30〜+80 |
|
粘度範囲（mm²/s） |
10〜800 |
|
整流器サンドイッチプレート |
|
|
flow.max（l/min） |
15 |
|
動作圧力（MPA） |
最大21 |
|
亀裂圧（MPA） |
0.1 |
|
体重（kg） |
0.6 |
|
2ウェイフロー制御バルブ |
||||||||
|
流れ。 QV Max（L/min） |
0.2 |
0.6 |
1.2 |
3.0 |
6.0 |
10.0 |
15.0 |
|
|
フリーリターンフローB→A、QV依存性（MPA）付き∆P |
0.05 |
0.05 |
0.06 |
0.09 |
0.18 |
0.36 |
0.67 |
|
|
フロー制御 |
温度安定 |
±5％ |
±3％ |
±2％ |
||||
|
圧力安定（まで |
±2％ |
士4% |
||||||
|
動作圧力、Max.-ポートA（MPA） |
21に |
|||||||
|
最小圧力差範囲（MPA） |
0.3〜0.5 |
0.6〜0.8 |
||||||
|
汚染の程度（μm） |
25（Q <5L/min） |
10（Q <0.5L/min） |
||||||
|
体重（kg） |
1.6 |
|||||||
特徴：
▶din 24 340への移植パターン、A、ISO 4401およびCETOP -RP 121H
▶圧力補償器ストロークリミッター、オプション
▶起動ジャンプの減少
▶整流器サンドイッチプレートを使用した両方向のフロー制御
▶ロック可能なロータリーノブ
応用：
フロー制御バルブ、タイプ2FRMは2方向のフロー制御バルブであり、スロットリングに使用され、圧力と温度の影響を受けません。
2方向の流量制御バルブ2FRMは、主にハウジング（1）、設定要素（2）、オリフィス（3）、任意のストロークリミッター、およびチェックバルブ（5）を備えた圧力補償（4）で構成されており、低圧と温度依存性の流れのスロットに使用されます。
スロットル断面は、曲線ボルトの回転によって設定されます（7）。スロットリングポイント（8）の圧力から独立した流れを維持するために、圧力補償器（4）が接続されます。温和な独立性は、スロットリングポイントがオリフィスとして構築された結果です。
BからAへのフリーフローリターンは、チェックバルブ（5）を介してISを介してです。
どちらの方向にあるバルブの流れに到達するために、フロー制御バルブの下に整流器サンドイッチプレートタイプZ4を取り付ける可能性があります。
フロー制御バルブ2FRMの構造5
フロー制御バルブ2FRM 5のシンボル
