フローコントロールバルブ 2FRM 6

Huafilter は主に Huade® 油圧流量制御バルブ 2FRM 6 を供給しています。Huade Hydraulics は Rexroth と 2 回の長期協力関係にあります。 Rexroth の高度なテクノロジーを導入し、製品の価格面での優位性を確保しました。これらのセールスポイントにより、Huade のフローバルブ 2FRM 6 は国内外でよく売れています。当社は販売した油圧バルブの品質を1年間保証します。期間中は無料で修理致します。

製品説明

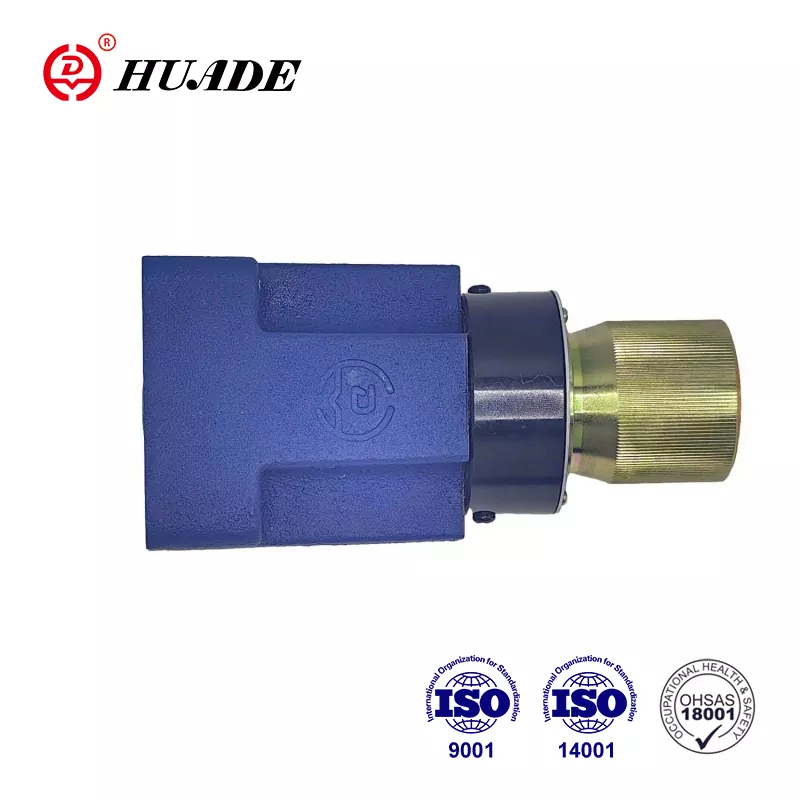

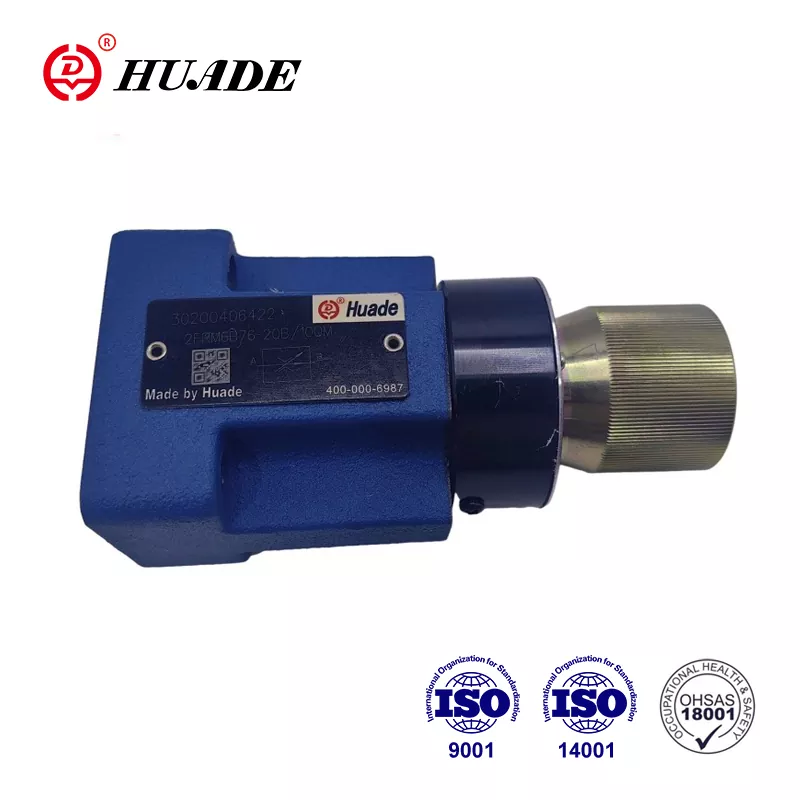

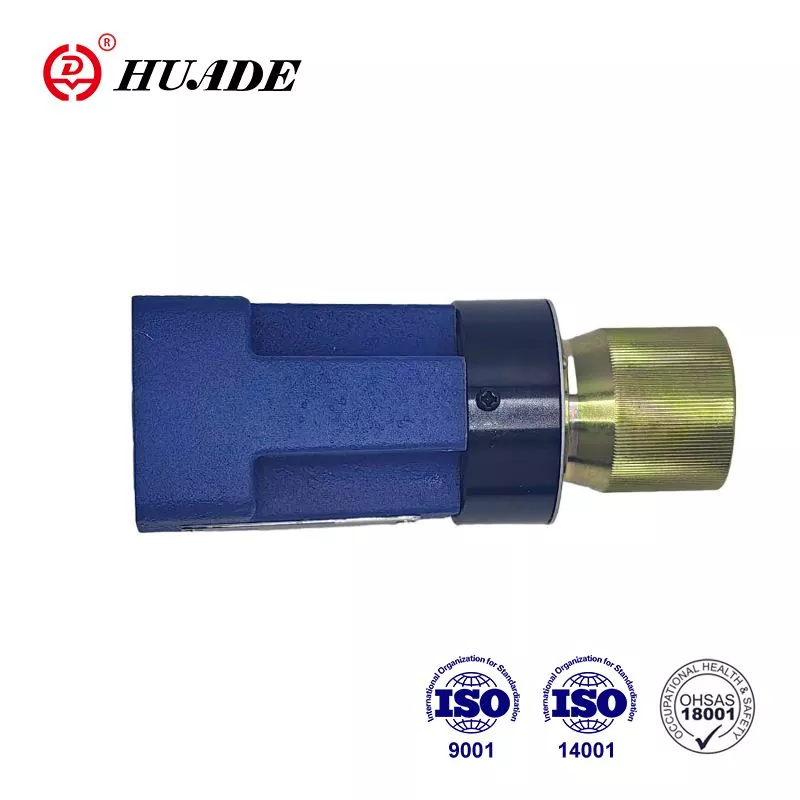

流量制御弁タイプ2FRMは、2方流量制御弁です。工場では製品の品質を厳格に管理しながら、製品の実用性を重視しています。顧客が手頃な価格で高品質の油圧フローバルブを提供することを目指しています。Huade® フローバルブ 2FRM 6 は、最先端技術の導入により、より高度な技術を備えています。製品の包装は、木箱包装、プラスチック包装、標準的なカートン包装など、カスタマイズできます。

フローコントロールバルブ2FRM6の製品パラメータ

圧力流体	鉱物油（NBRシール用）またはリン酸エステル（FPMシール用）
圧力流体温度範囲(℃)	-30 ～ +80
粘度範囲(mm²/s)	10～800
流量 qv 最大 (L/分)	1.5	3.0	6.0	10.0	16.0	25.0
流量 qv から 10MPa (L/min)	0.015	0.015	0.025	0.05	0.07	0.1
流量 qv 〜 31.5MPa (L/min)	0.025	0.025	0.025	0.05	0.07	0.1
自由戻り流B→Aの圧力差Δp（MPa）	0.1	0.12	0.17	0.25	0.38	0.66
最小圧力差(MPa)	0.6～1.2
Δp = 31.5 MPa (%) までの圧力安定性	士2 (Qmax)
Aポートの最高使用圧力（MPa）	31.5まで
汚れ（μm）	25 (Q<5L/min) 10 (Q<0.5L/min)
重量(kg)	約1.3

フローコントロールバルブ2FRM6の製品特長と用途

特徴：

▶ 圧力補償器の外部閉鎖（オプション）

▶ 逆止弁（オプション）

▶ 目盛り付きロータリーノブ

▶ ロック可能。オプション

1) 21MPaまでの整流板と組み合わせて使用する場合

応用：

流量制御バルブ 2FRM 6 は、圧力や温度に関係なく、一定の流量を維持するために使用されます。

フローコントロールバルブの断面と記号 2FRM 6

一般的な：

2 方向流量制御バルブ 2FRM 6 は、基本的にハウジング (1)、回転ノブ (2)、オリフィス (3)、圧力補償器 (4)、およびオプションの逆止弁で構成されます。

流量制御弁タイプ 2FRM 6 B.._20B/M

（外閉なし、逆止弁なし）

ポート A から B への流れは、スロットル位置 (5) で絞られます。スロットル断面積は、回転ノブ (2) を回すことによって変化します。圧力に関係なく流量を一定に保つために、

圧力補償器 (4) はスロットル位置 (5) の下流のポート B に取り付けられています。圧縮スプリング (6) は、オリフィス (3) と圧力補償器 (4) をそれぞれのストップに対して外側に押し、バルブに流れがないときに圧力補償器 (4) を開位置に保ちます。流体がバルブを通過すると、ポート A に作用する圧力がオリフィス (7) を介して圧力補償器 (4) に力を加えます。圧力補償器 (4) は、力が釣り合うまで補償位置に移動します。ポート A の圧力が上昇すると、力のバランスが再び得られるまで、圧力補償器 (4) が閉じる方向に移動します。圧力補償器のこの継続的な補償作用により、一定の流量が得られます。バルブを通る流量を両方向に制御するには、整流器サンドイッチプレートタイプ Z4S 6 をこの流量制御バルブの下に取り付けることができます。

流量制御弁の構造 2FRM 6-20B/...M...

タイプ 2FRM 6A..-20B/..R

このバルブの機能は基本的にバルブタイプ 2FRM 6 B..-20B/..M と同じです。

ただし、このタイプの流量制御弁には外部ポートが設けられており、ポート P(11) を介して圧力補償器 (4) を接続できます。オリフィス (10) を介してポート P(11) に作用する外部圧力により、圧縮バネ (6) の力に抗して圧力補償器 (4) が閉じた状態に保持されます。接続された方向弁 (9) が作動して P から B への流れが許可されると、タイプ 2FRM 6 B と同様に閉ループ制御が実現されます。したがって、始動時のジャンプが回避されます。

補償器の外部閉鎖を備えたこのバージョンは、メータイン制御にのみ使用できます。

ポート B から A への自由な戻りの流れは逆止弁 (8) を経由します。

流量制御弁の構造 2FRM 6A..-20B/..R
