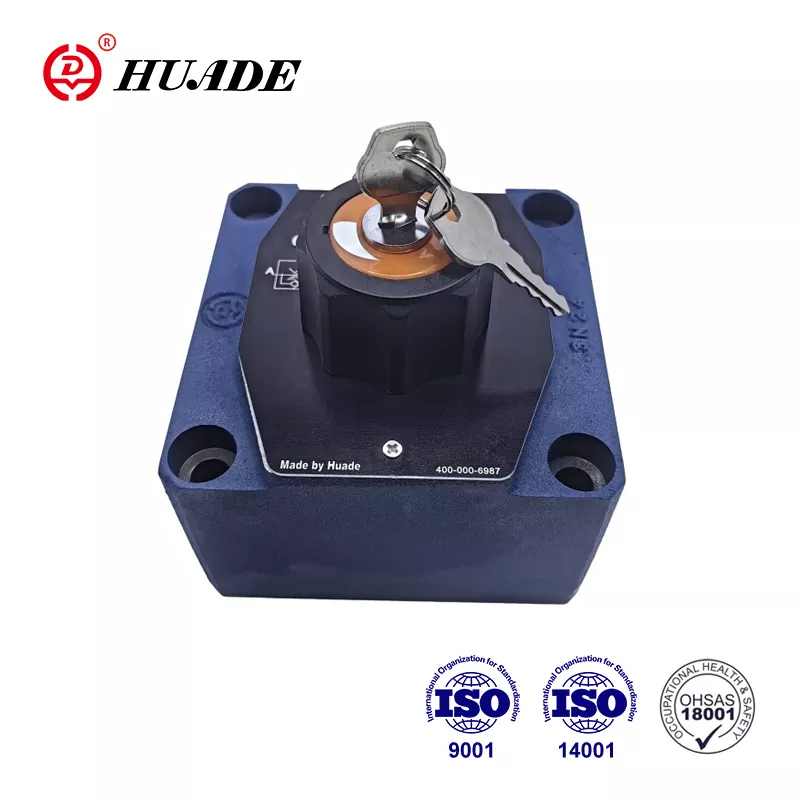

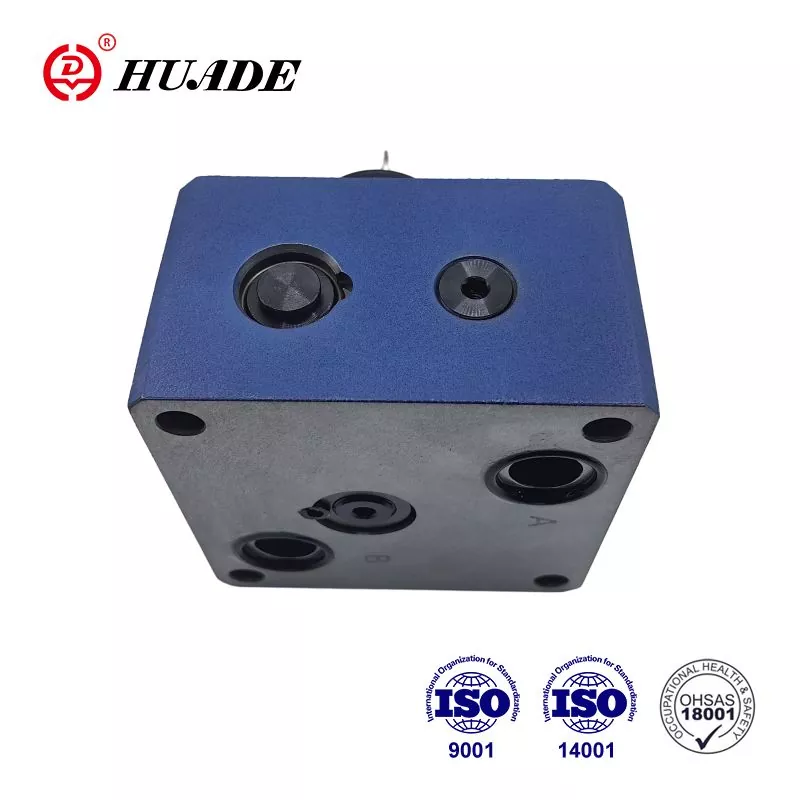

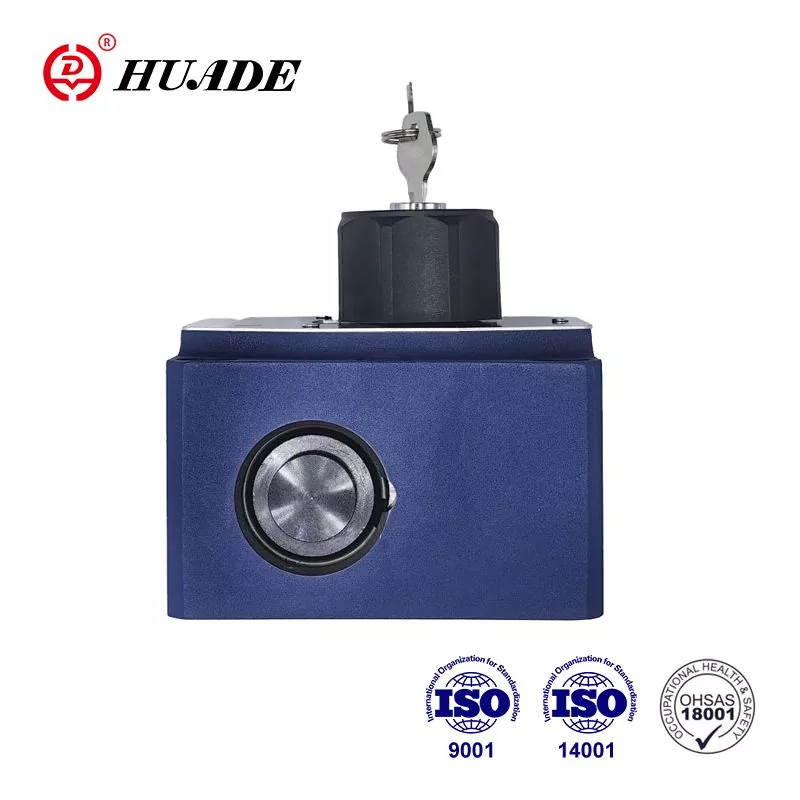

フローコントロールバルブ 2FRM 10

当社は、Huade ブランドのあらゆるタイプの油圧流量制御バルブ 2FRM 10 を専門としています。Huafilter は、Huade Hydraulic の正規代理店として、100% オリジナルの Huade® 油圧製品を提供しています。 Huade® フローバルブは、その高品質と比較的低価格により、幅広い市場での認知とユーザーの信頼を獲得しています。 2FRM 10の品質を1年間保証します。製品に品質上の問題がある場合は、無条件でお金を返金します。

製品説明

流量制御バルブは 2 方流量制御バルブです。 1979 年から 2 度にわたる Rexroth 社との協力により、Huade は Rexroth 社の最先端技術を導入しました。 Huade® 流量制御バルブの品質は一流の国際ブランドと同等であり、製品の価格はさらに低くなります。この一連の流量制御バルブは、ステアリングギアの油圧システムに使用できます。 Huade Hydraulic は海洋産業に巨大な顧客を抱えています。

フローコントロールバルブ2FRM 10の製品パラメータ

一般的な
作動油	鉱物油(NBRシール用)、またはリン酸エステル(FPMシール用)
温度範囲(℃)	-30 ～ +80
粘度範囲(mm²/s)	10～800

整流器サンドイッチプレート
最大流量 (L/min)	10	16
	50まで	160まで
使用圧力(MPa)	31.5まで
クラッキング圧力(MPa)	0.15
重量(kg)	3.2	9.3

流れ。 Qmax (L/min)		サイズ10				サイズ16
		10	16	25	50	60	100	160
自由戻り流 B → A の場合の Δp、Q 依存 (MPa)		0.2	0.25	0.35	0.6	0.28	0.43	0.73
フロー制御	温度安定性	±2% (Q最大)
	圧力安定性 (最大 Δp=31.5MPa)	±2% (Q最大)				±5%(Q最大)
最高使用圧力 A ポート (MPa)		31.5まで
最小圧力差範囲(MPa)		0.3～0.7				0.5～1.2
汚染度（μm）		25 (Q< 5L/分)				10 (Q < 0.5L/分)
重量(kg)		5.6				11.3

フローコントロールバルブ2FRM10の製品特長と用途

特徴：

▶ DIN 24 340、A、ISO 4401、および CETOP への移植パターン - RP 121H

▶ 圧力補償器ストロークリミッター、オプション

▶ 機械的操作

▶ 起動時のジャンプ低減

▶ 整流器サンドイッチプレートを使用した両方向の流れ制御

応用：

流量制御バルブ 2FRM 10 は、圧力や温度に関係なく流量を一定に維持するために使用されます。

フローコントロールバルブの断面図と記号 2FRM 10

バルブ 2FRM 10 は基本的に、ハウジング (1)、オリフィスブッシュ (3)、オプションのストロークリミッターを備えた圧力補償器 (4)、逆止弁 (5)、調整要素 (2) で構成されています。

チャンネルAからチャンネルBへの流れはオリフィス(6)で絞られます。オリフィスを通る流れを一定に維持するために、オリフィス (6) の上流に圧力補償器が接続されています。オリフィスの設計により、流れは温度にほとんど依存せずに維持されます。チャンネル B からチャンネル A への自由戻り流は、逆止弁 (5) を介して方向付けられます。流れは A から B へのみ制御されます。両方向の流れを制御するために、整流器サンドイッチプレートタイプ Z4S を流れの下に取り付けることができます。コントロールバルブ。

流量制御弁の構造 2FRM 10

流量調整弁の記号 2FRM 10
