建設機械がどのようにして非常にスムーズかつ正確に動くのか疑問に思ったことはありますか?あるいは、工場の機械はどのようにして速度をこれほど正確に制御できるのでしょうか?多くの場合、その答えは油圧スロットル バルブと呼ばれる、小さいながらも強力なコンポーネントにあります。
このガイドでは、油圧スロットル バルブについて知っておくべきことをすべて簡単に説明します。あなたが学生であっても、メンテナンス作業員であっても、あるいは単に物事がどのように機能するかに興味があるだけであっても、この記事はこれらの重要なデバイスを理解するのに役立ちます。

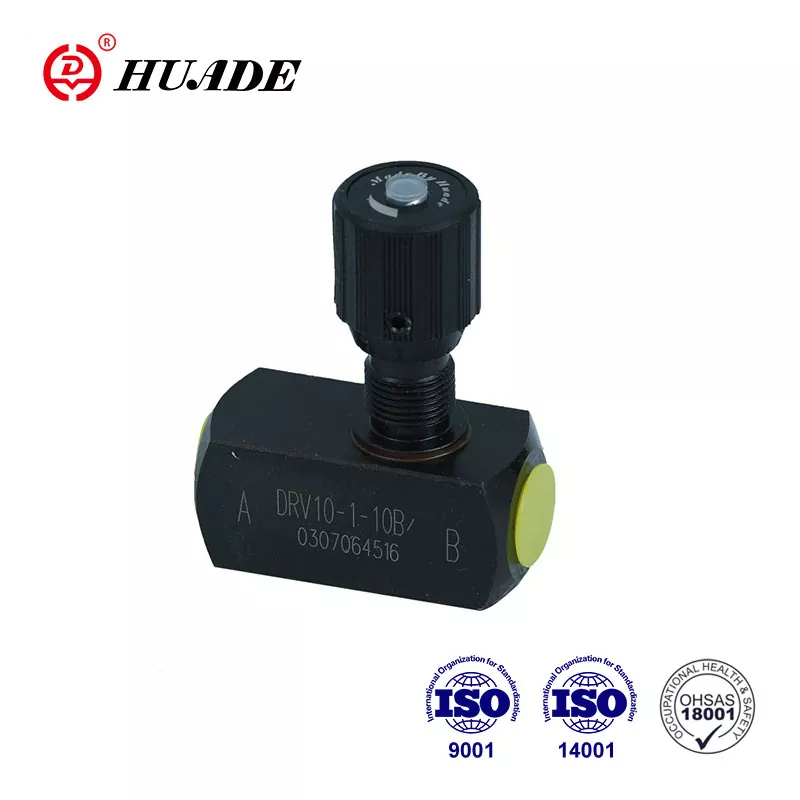

油圧スロットルバルブとは何ですか?
油圧スロットルバルブは、油圧システムの水道の蛇口のようなものです。蛇口のハンドルを回して水が流れる速さを制御するのと同じように、スロットル バルブは作動油がシステム内を流れる速さを制御します。
簡単な例え:このように考えてください。庭のホースを絞ると、出てくる水の量が減り、流れが遅くなります。油圧スロットル バルブも同様に機能します。流体が通過しなければならない開口部が小さくなり、流れが遅くなります。
なぜ重要なのでしょうか?
油圧スロットル バルブは次の理由から非常に重要です。
- 油圧シリンダーとモーターの速度を制御します
- 機械がぎくしゃくするのではなくスムーズに動くようにする
- オペレーターの正確な作業を支援
- 突然の動きを防ぎ、機器を安全に保ちます
油圧スロットルバルブはどのように機能しますか?
スロットルバルブの背後にある科学は実際には非常に単純です。それはすべて、開口部が小さいほど流れが遅くなるという 1 つの基本的な考え方に帰着します。
バルブの内部では次のことが起こっています。
- 作動油は圧力を受けてバルブに入ります
- 流体は小さな開口部（オリフィスと呼ばれます）を通過する必要があります
- この開口部のサイズはハンドルまたはネジを回すことで調整できます。
- 開口部が小さい = 流れが遅い = 機械の動きが遅い
- 開口部が大きい = 流れが速い = 機械の動きが速い
その背後にある単純な数学
心配しないでください。ここではあまり専門的な話はしません。ただし、流量は主に次の 3 つの要素に依存することを知っておくと役立ちます。
開口部のサイズ(大きいほど流量が多くなります)
圧力差バルブ全体 (圧力が高い = 流量が多い)
流体の種類使用されている
エンジニアは特別な式を使用して正確な流量を計算しますが、基本原理は理解するのが簡単です。
油圧スロットルバルブの種類
家の蛇口にさまざまな種類があるのと同じように、スロットル バルブにもいくつかの種類があります。それぞれが特定のジョブ向けに設計されています。
1. ニードルスロットルバルブ
2. 偏心スロットルバルブ
3. アキシャル三角溝バルブ
4. スロットルチェックバルブ
困難な作業向けの特別なタイプ
圧力補償バルブ:これらはシステム圧力が変化すると自動的に調整され、流量を安定させます。
温度補償バルブ:これらは、流体の厚さに影響を与える温度変化を調整します。
油圧スロットルバルブはどこで使用されますか?
これらのバルブは、おそらくあなたが思っているよりも多くの場所で見つけることができます。
建設機械
- 掘削機: アームが上下に動く速度を制御します
- ブルドーザー: ブレードの移動速度を管理
- クレーン: スムーズな昇降を保証します。
工場機械
- 組立ライン: コンベアベルトの速度を制御
- プレス: パーツをプレスする速度を管理します
- 工作機械: 切断速度と穴あけ速度を制御
その他の用途
- 発電所: 蒸気とガスの流れを制御
- 製油所: 石油流量の管理
- HVAC システム: 冷暖房のための水の流れを制御
- 試験装置: 材料試験を正確に制御します。
正しいスロットルバルブの選び方
適切なスロットル バルブを選択することは、作業に適したツールを選択することに似ています。考慮すべき重要な点は次のとおりです。
1. 流量のニーズ
- 低流量: ニードルバルブを選択してください
- 高流量: バタフライまたは偏心バルブを選択してください
2. 使用圧力
- 低圧: ほとんどのバルブタイプは正常に動作します
- 高圧: アキシャル三角溝バルブを選択してください
3. 負荷の種類
- 定常負荷: 基本的なスロットル バルブは適切に機能します。
- 負荷の変化: 圧力補償付きバルブを検討する
4. 設置スペース
- 狭いスペース: コンパクトなデザインを選択してください
- 十分なスペース: どのタイプでも使用可能
5. メンテナンス要件
- メンテナンスが簡単：バタフライバルブを選択してください
- 複雑なシステム: 特殊な型が必要な場合があります
メンテナンスとトラブルシューティング
他の機械装置と同様に、スロットル バルブが適切に動作するには定期的なケアが必要です。
定期的なメンテナンスのヒント
清潔に保つ
- きれいな作動油を使用してください
- フィルターを定期的に交換する
- 定期的にシステムをフラッシュする
摩耗のチェック
- シールとOリングを検査する
- バルブ部分の傷を探す
- 摩耗したコンポーネントは故障する前に交換してください
問題を防ぐ
- 調整ハンドルを安全に保つ
- バルブを汚れや湿気から保護
- メーカーの推奨事項に従ってください
よくある問題と解決策
| 問題 | 気づくこと | 考えられる原因 | 何をするか |
|---|---|---|---|
| 速度が一定しない | 機械の動きが不均一になる | バルブの汚れやフィルターの詰まり | システムを清掃し、フィルターを交換してください |
| オイル漏れ | バルブの下に液体がたまる | シールが摩耗している | シールとガスケットを交換する |
| バルブが調整できない | ハンドルが回らない | 汚染または腐食 | バルブを掃除し、損傷がないか確認してください |
| 奇妙なノイズ | 笛吹き音または研削音 | キャビテーションまたは部品の摩耗 | 圧力をチェックし、摩耗した部品を交換します |
| 過熱 | システムが熱くなりすぎる | 間違った液体または冷却不良 | 正しい液体を使用し、冷却を改善してください |
油圧記号を理解する
エンジニアは、油圧図でスロットル バルブを示すために特別な記号を使用します。これらの記号は世界的に標準化されているため、誰もが理解できます。
基本的なスロットル バルブの記号:三角形に矢印が通っているように見えます
調整可能なスロットル:調整可能であることを示す矢印が付いています
スロットルチェックバルブ:スロットルとチェックバルブのシンボルを組み合わせます
これらの記号は、技術者やエンジニアが油圧システムについて明確に伝えるのに役立ちます。
メリットとデメリット
エンジニアリングのあらゆるものと同様、スロットル バルブにも長所と短所があります。
利点
- シンプルな設計 - 壊れる部品が少ない
- 正確な制御 - 非常に正確な速度制御
- 費用対効果が高い - 比較的安価
- わかりやすい - 簡単な操作
- 信頼性の高い実証済みのテクノロジー
短所
- エネルギー損失 - 流れを制限することにより熱が発生します
- 目詰まりする可能性があります - 小さな開口部に汚れが閉じ込められます
- 単純な制御に限定される - 複雑な自動化には適さない
- 液体の清浄度に敏感 - 汚れた液体は問題を引き起こす
パフォーマンス向上のためのヒント
油圧スロットルバルブを最大限に活用するには:
- きれいな液体を使用する - これは最も重要なルールです
- バルブのサイズを適切に調整します - 大きすぎるまたは小さすぎるバルブを使用しないでください
- バイパスフィルターを取り付けます - 追加の濾過により問題の防止に役立ちます
- システム温度を監視 - 熱い流体はシールを損傷する可能性があります
- 調整記録を残す - さまざまな操作の設定を書き留めます
- 電車の運転士 - 機器の正しい使用方法を人々に理解してもらいます
油圧スロットルバルブの将来
テクノロジーは進歩し続けており、スロットル バルブも改良されています。
スマートバルブ電子制御付き
より良い素材それが長く続く
コンピュータとの統合自動制御用
効率の向上エネルギーの無駄を減らすために
ただし、流量制御の基本原理は油圧システムにおいて常に重要です。
結論
油圧スロットルバルブは単純な装置のように見えるかもしれませんが、現代社会がスムーズに機能するために重要な役割を果たしています。基礎を掘削する掘削機から自動車を製造する工場機械まで、これらのバルブは動きを正確かつ信頼性高く制御するのに役立ちます。
それらがどのように機能するか、どこで使用されるか、およびそれらを保守する方法を理解することは、次のことに役立ちます。
- 機器を選択する際のより適切な決定
- 問題のトラブルシューティングをより効果的に行う
- 日常の機械の背後にあるエンジニアリングに感謝する
- 技術者やエンジニアとのコミュニケーションを改善する
油圧について学び始めたばかりの場合でも、知識を深めようとしている場合でも、スロットル バルブは流体動力システムの基本的な構成要素であることを忘れないでください。基本をマスターすれば、より複雑な油圧概念を理解できるようになります。
次回、建設機械がスムーズに動作しているのや、工場の機械が正確に動作しているのを見ると、そのシステムのどこかで油圧スロットル バルブが静かにその仕事を行っており、流れを制御し、速度を管理し、すべてを可能にしていることがわかるでしょう。
アプリケーションに適したスロットル バルブの選択にサポートが必要ですか?お客様の特定の要件を分析し、ニーズに最適なソリューションを推奨できる油圧システム エンジニアに相談することを検討してください。
