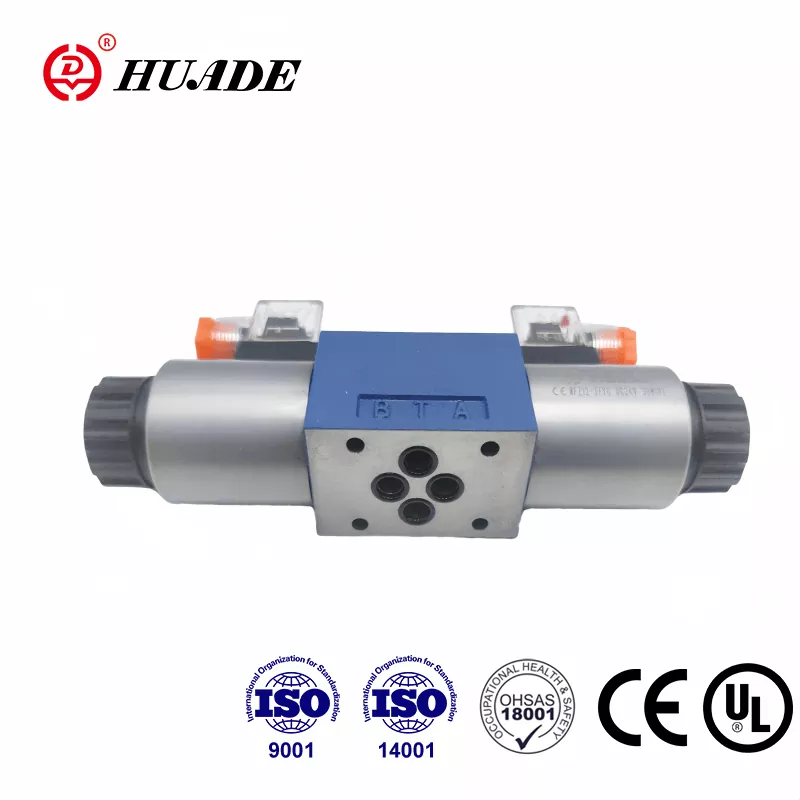

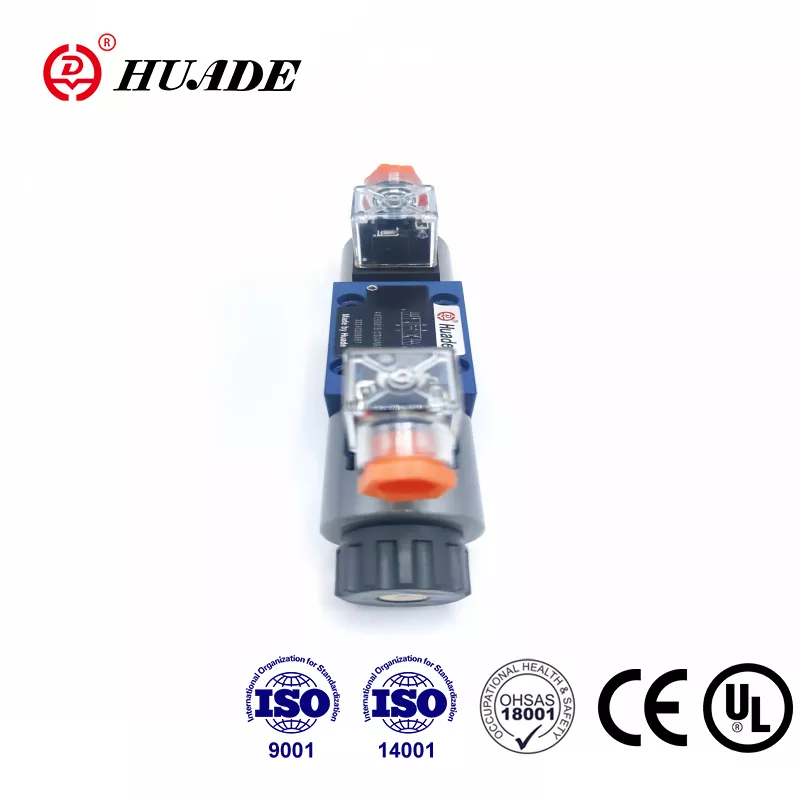

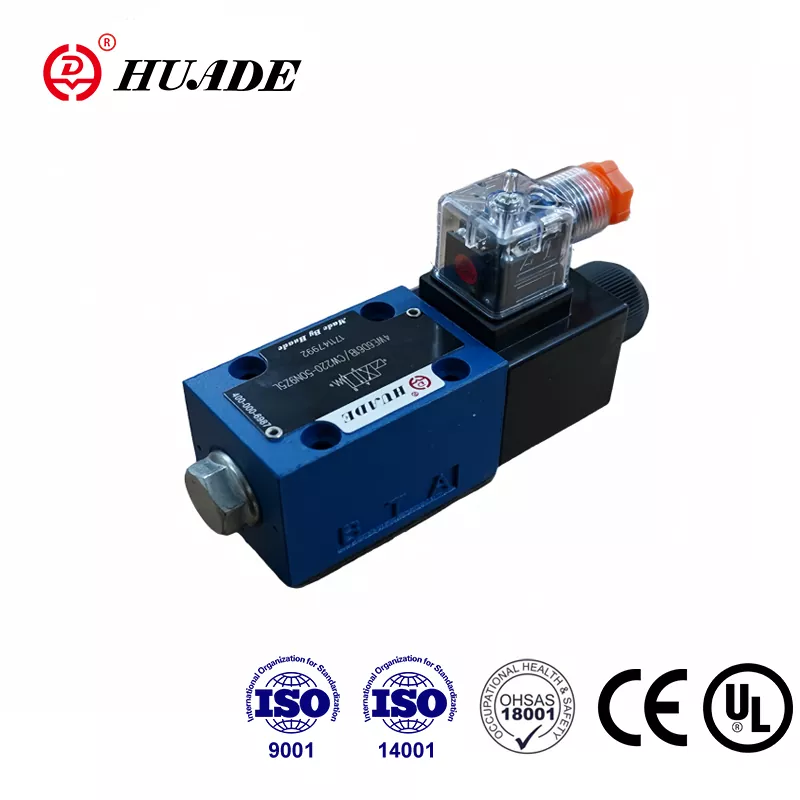

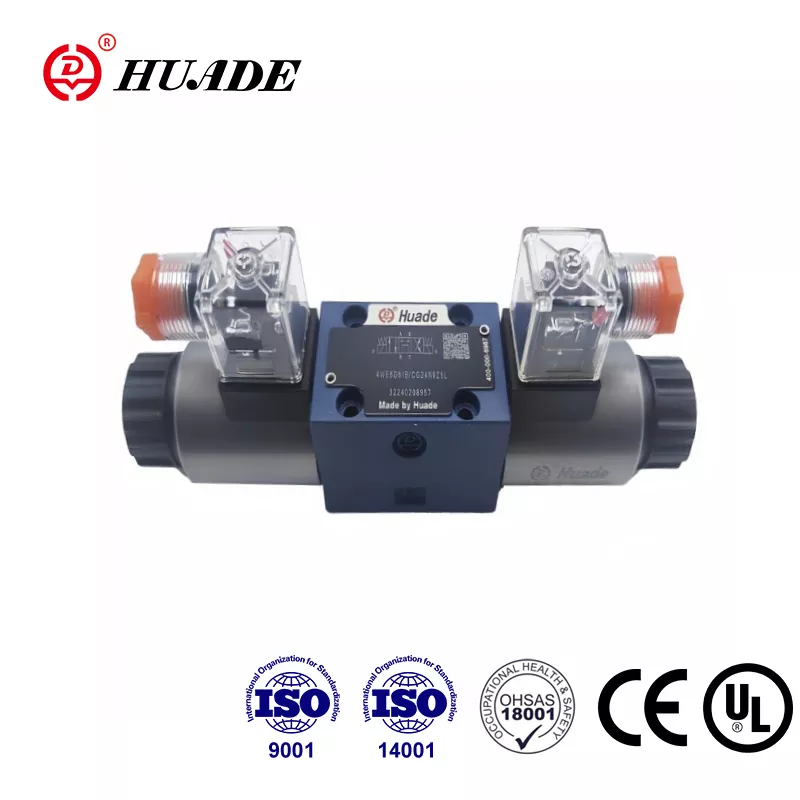

北京華徳油圧工業グループは、油圧バルブと機器の設計、製造、サービスを専門とする有名な国有企業です。 Huade® 4WE 6 J ソレノイド方向切換弁は、1979 年から Rexroth と 2 回にわたる長期協力関係により、Rexroth が提供する同じモデルと置き換えることができます。ソレノイド方向切換弁 WE 6 シリーズは CE 認証に合格しています。 Huade は、あらゆる方向性バルブが優れた性能を発揮できるよう、品質を重視しています。研究開発・生産管理システムはISO9001、ISO14001、ISO45001に準拠しています。 Huade® 油圧バルブは、安定した性能により中国の軍事産業やその他の分野で広く使用されています。中国の信頼できるナショナルブランドです。
|
油圧 |
|||
|
最高使用圧力 A,B,P ポート (Mpa) |
35.0まで |
||
|
ポート T (㎫) |
21(-);16(～) |
||
|
記号 A と B の場合、ポート T はドレンポートとして使用する必要があります |
|||
|
最大流量 (L/分) |
80(-);60(～) |
||
|
圧力流体 |
鉱物油またはリン酸エステル |
||
|
粘度範囲 (mm2/s) |
2.8～500 |
||
|
圧力流体温度範囲 （℃） |
-30～+80 |
||
|
汚染度 |
NAS 1638 クラス 9 に対する油圧作動油の最大許容汚染度。 |
||
|
電気 |
|||
|
電圧の種類 |
直流 |
AC50/60Hz |
|
|
使用可能電圧(V) |
12、24、42、60、96 |
42、110、120、230 |
|
|
110、180、205、220 |
50/60Hz |
||
|
消費電力 (W) |
30 |
||
|
Holding power (VA) |
- |
50 |
|
|
スイッチオン電力 (VA) |
- |
220 |
|
|
義務 |
継続的な |
||
|
IS0 6403への切り替え時間 |
オン (ミリ秒) |
25～45 |
10～20 |
|
オフ (ミリ秒) |
10～25 |
15～40 |
|
|
DIN に準拠した保護 |
IP65 |
||
|
スイッチング周波数 (サイクル/h) |
15000まで |
7200まで |
|
|
電気接続では保護導体 (PE) |
|||
特徴：
▶ 直接ソレノイド作動の方向性スプールバルブの高性能バージョン
▶ 取り外し可能なコイルを備えたウェットピン DC または AC ソレノイド
▶ ハンドオーバーライド、オプション
▶ ソレノイドコイルは90°回転可能
▶ コイル交換時に耐圧チャンバーを開ける必要はありません。
▶ 個別接続または中央接続としての電気接続
▶ Din 24 340 フォーム A、ISO 4401、CETOP への移植パターン - RP 121H
応用：
4WE 6 J タイプのソレノイド作動方向切換弁は、流体の開始、停止、方向を制御します。
基本的に、方向制御弁 4WE 6 は、ハウジング (1)、1 つまたは 2 つのソレノイド (2)、制御スプール (3)、および 1 つまたは 2 つのリターン スプリング (4) で構成されます。非通電状態では、制御スプール (3) はリターン スプリング (4) によって中立位置または初期位置に保持されます (インパルス スプールを除く)。制御スプール (3) はウェット ピン ソレノイド (2) によって作動します。 。ソレノイド (2) の力は、プランジャー (5) を介して制御スプール (3) に作用し、これを中立位置から必要な最終位置まで押します。これにより、P から A、B から T または P への自由流が得られます。 Bへ、AからTへ。
ソレノイド (2) が消勢されると、制御スプール (3) はリターンスプリング (4) によって中立位置に戻ります。
オプションのハンドオーバーライド (6) を使用すると、ソレノイドに通電せずに制御スプール (3) を動かすことができます。
WE 6 61Bシリーズの構造図
