このガイドでは、これらの重要な部品がどのように機能するのかから、現代の機械においてなぜそれほど重要なのかまで、これらの重要な部品について知っておくべきことすべてを詳しく説明します。
油圧式流量制御弁とは何ですか?
油圧流量制御バルブは、スマートな水道の蛇口のようなものだと考えてください。蛇口のハンドルを回して水が流れる速さを制御するのと同じように、油圧流量制御バルブは作動油がシステムを流れる速さを制御します。
ただし、キッチンの蛇口とは異なり、これらのバルブははるかに洗練されています。状況が変化した場合でも、流れを自動的に調整して、機械を正確に適切な速度で稼働させ続けることができます。
主な目的:流体の流れを調整することで、油圧シリンダーとモーターの速度を制御します。
仕組みは?基本原則
簡単な説明
濃いミルクシェイクをストローで飲んでいると想像してみてください。ゆっくり飲みたい場合は、ストローをつまんで細くするとよいでしょう。これはまさに、基本的な油圧流量制御バルブの動作方法です。バルブは、通過できる流体の量を制限する狭い開口部 (オリフィスと呼ばれます) を作成します。
技術面をシンプルに
バルブは、と呼ばれる原理で動作します。「スロットリング」。何が起こるかというと、次のとおりです。
- 液体が入ります高圧のバルブ
- バルブは制限(ストローをつまむように)
- 圧力降下液体が狭い開口部を通過するとき
- 流量が減少する、接続された機器の速度が低下する
単純なスロットル、圧力補償、および電子バルブの 3 つの主なタイプが存在します。
油圧流量制御弁の種類
1. 簡易絞り弁（ベーシックモデル）
これらは古いラジオの手動ボリュームコントロールに似ています。一度設定すると、その設定が維持されます。
例:
- ニードルバルブ：尖った針があり、小さな穴から出入りします。
- ボールバルブ:穴の開いたボールを使用して流れを制御する
- オリフィスプレート:決して変更されない固定サイズの穴がある
長所:
- 安くてシンプル
- 無限の調整可能性
短所:
- 負荷が変化すると流量が変化する
- あまり正確ではありません

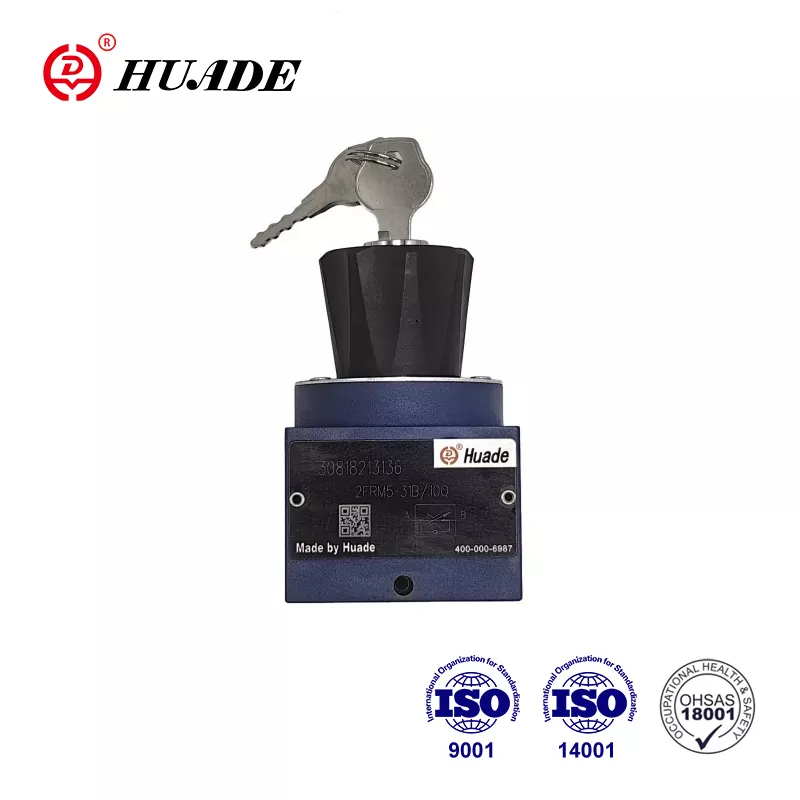

2. 圧力補償バルブ (スマートバルブ)
これらは車のクルーズ コントロールのようなもので、一貫したパフォーマンスを維持するために自動的に調整されます。
仕組み:
- 「コンペンセータースプール」と呼ばれる特別なコンポーネントがあります。
- このスプールは圧力の変化を感知し、自動的に調整します。
- 結果：負荷が変化しても安定した流量
例：濃いミルクシェイクをストローで飲んでいると想像してみてください。ゆっくり飲みたい場合は、ストローをつまんで細くするとよいでしょう。これはまさに、基本的な油圧流量制御バルブの動作方法です。バルブは、通過できる流体の量を制限する狭い開口部 (オリフィスと呼ばれます) を作成します。
3. 比例弁とサーボ弁 (ハイテクチャンピオン)
これらはスマートフォンのコントロールに似ており、電子信号に反応し、正確なパフォーマンスを実現するようにプログラムできます。
特徴：
- 電気信号で制御
- 流量をミリ秒単位で変更可能
- Nie używaj klucza ani paska oszustwa
どこで見つけられますか:
フロー制御方法: 速度を制御する 3 つの方法
方法1：メータイン制御
機能:油圧シリンダーに入る流れを制御
以下に最適:通常の負荷に対して正確な制御が必要な場合
次のように考えてください。バケツを満たす速度を制御する
方式2：メータアウト制御
機能:油圧シリンダーから出る流量を制御します
以下に最適:「逃げる」可能性のある重い荷物（重いものを下ろすなど）
次のように考えてください。バケットを空にする速度を制御する
方法 3: バイパス制御
機能:余分な液体をシリンダーではなくタンクに送り返します。
以下に最適:エネルギー効率の高いシステム
次のように考えてください。オーバーフロードレンが付いており、過充填を防ぎます
実際のアプリケーション: これらのバルブが見つかる場所
建設機械
- 掘削機:掘削速度と精度を制御
- クレーン:スムーズで安全な昇降を保証します。
- ブルドーザー:ブレードの動きを管理して正確なグレーディングを実現
製造業
- CNC マシン:完璧なカットを実現する正確なツール位置決め
- 射出成形:プラスチックの流れを制御して一貫した製品を実現
- 組立ライン:複数の可動部分を同期させる
交通機関
- 航空機：着陸装置の操作と飛行制御
- 船舶:ステアリングシステムと荷役
- 電車:ブレーキシステムとドアの操作
日用品
よくある問題と解決策
症状：
機械は時には速く動き、時にはゆっくりと動きます
原因:
- 汚れた作動油
- 磨耗したバルブ部品
- ジョブに対するバルブのタイプが間違っています
解決策:
- 作動油とフィルターを交換する
- 摩耗したシールと部品を交換する
- 圧力補償バルブへのアップグレード
症状：
液体が熱くなりすぎてシステムがシャットダウンする
原因:
- バルブによる制限が多すぎる
- 体液の循環が悪い
解決策:
- チェックバルブの設定
- 冷却システムを改善する
- 必要に応じて、より大きなバルブを使用してください
症状：
装置の起動と停止が大まかに行われる
原因:
- バルブの開閉が早すぎる
- システム内の空気
- 間違った粘度の流体
解決策:
- バルブの応答時間を調整する
- システムから空気を抜きます
- 正しい種類の液体を使用してください
メンテナンスのヒント: バルブを快適に保つ
- システム温度を監視する
- 異常な騒音に耳を傾ける
- 液漏れがないか確認してください
- 液体レベルを確認する
- 接続を検査する
- 外面をきれいにする
- テストバルブの応答性
- フィルターの状態を確認する
- システム圧力ログを確認する
- 作動油を交換する
- 摩耗したバルブを再構築または交換する
- 専門的なシステム検査
適切なバルブの選択: バイヤーズガイド
ニーズを考慮する
単純なアプリケーションの場合:
- 基本的なスロットルバルブ
- 低コスト
- メンテナンスが簡単
変動負荷の場合:
- 圧力補償バルブ
- より信頼性の高いパフォーマンス
- 初期コストは高くなりますが、長期的な価値は高くなります
精密作業の場合:
- 比例弁またはサーボ弁
- 最高の精度
- 最も高価ですが、重要なアプリケーションにはそれだけの価値があります
確認すべき主な仕様
ポンプ容量に合わせて
システム圧力に安全マージンを加えたものを処理する必要がある
動作環境を考慮する
変化に対する反応の速さ
どれだけ正確な制御が必要か
油圧流量制御の未来
スマートバルブの登場
最新のバルブは、次のような機能を備えて「スマート」になってきています。
エネルギー効率の重視
新しいデザインは以下に重点を置いています。
Основная работа сэндвич-плиты обратного клапана Z2S 6 включает в себя подпружиненный поршень и золотниковый механизм. Жидкость свободно течет со стороны оборудования (порты A1 или B1) на сторону коллектора (порты A2 или B2). Когда давление пытается изменить направление, клапан плотно закрывается с нулевой утечкой. Для открытия заблокированного клапана требуется управляющее давление в назначенных портах управления, которое механически смещает внутренние компоненты, обеспечивая обратный поток.
油圧バルブ市場は急成長しており、今後も2032 年までに 738 億ドル。この成長は次の要因によって推進されています。
- インフラ整備
- ファクトリーオートメーション
- 再生可能エネルギープロジェクト
重要なポイント
- 油圧流量制御バルブは次のようなものですスマート蛇口流体の流れを調整して機械の速度を制御します
- 単純なスロットル、圧力補償、および電子バルブの 3 つの主なタイプが存在します。
- 建設現場から車のブレーキまで、あらゆる場所にあります。
- 適切なメンテナンスというのは、重要な確実な動作のために
- 特定のニーズと予算に基づいて適切なタイプをお選びください
- 接続された自己監視バルブにより、未来はスマートで効率的になります
結論
油圧流量制御バルブは小さくて単純なコンポーネントのように見えるかもしれませんが、現代の機械の縁の下の力持ちです。巨大な建設機械から繊細な手術用ロボットまで、あらゆるものの正確で信頼性の高い操作を可能にします。
これらのバルブがどのように機能するかを理解することは、私たちの周囲にあるエンジニアリングの驚異を理解し、油圧システムの選択、保守、トラブルシューティングを行う際に、より適切な決定を下すのに役立ちます。
油圧について学んでいる学生、機器の作業に取り組む技術者、または単に物事がどのように機能するかに興味がある人であっても、油圧流量制御バルブは、単純な原理がどのようにして複雑で有用なソリューションを生み出すことができるかを示す完璧な例です。
次回、スムーズに動作する掘削機や正確に制御された工場の機械を見ると、油圧流量制御バルブが舞台裏で作動し、すべてが適切に動作することを静かに保証していることがわかるでしょう。
