この包括的なガイドでは、基本的な作業原則から高度なサーボ制御アプリケーションまで、あらゆるものをカバーする油圧比例制御技術について簡単に説明します。

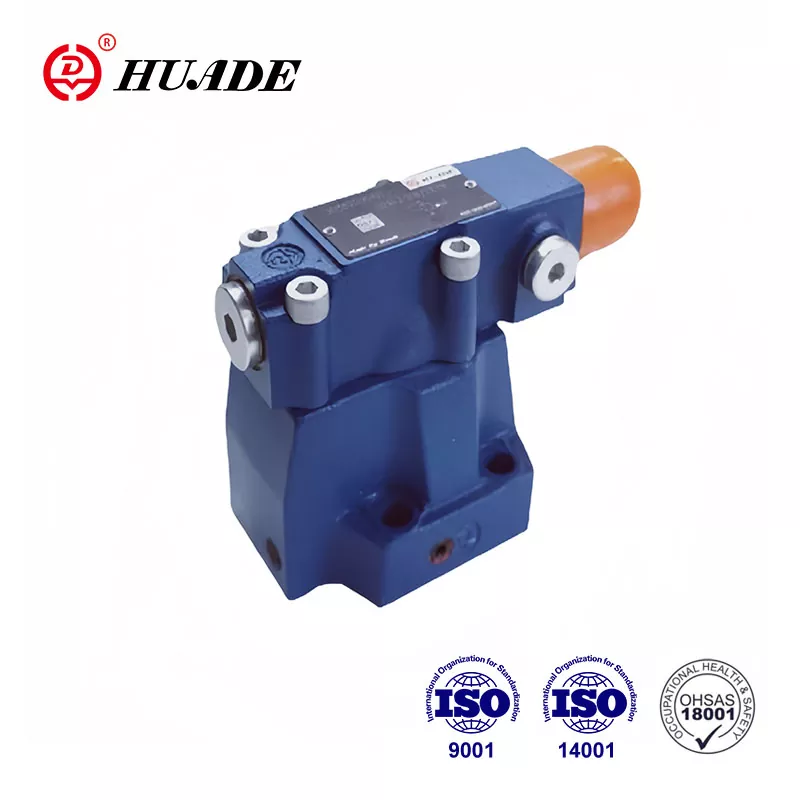

油圧比例バルブとは何ですか？
油圧比例バルブは、電気入力信号を比例油圧出力に変換する電気油圧デバイスです。単純なオン/オフソレノイドバルブとは異なり、比例バルブは、流体の流れ、圧力、方向を連続的で可変的な制御を提供します。
重要な特性：
- アナログ電気信号（0-10V、4-20MA）を正確な油圧コントロールに変換します
- 完全に開いた状態と閉じた状態の間に無限の位置付けを提供します
- 滑らかで漸進的な機械の動きを可能にします
- PLC制御システムおよび自動化ネットワークとシームレスに統合します
油圧パワーの調光スイッチと考えてください。「フルパワー」または「オフ」だけでなく、正確なコントロールを提供します。
油圧比例バルブの仕組み：制御プロセス
基本的な動作原則
バルブコントローラーは、比例ソレノイドアクチュエータにアナログ電気信号（通常0-10V DCまたは4-20MA電流ループ）を送信します。
比例ソレノイドは、電流を磁力に変換します。より高い電流=より強い磁場=アクチュエータ力の大きい。
磁力は、バルブスプールをスプリング抵抗に対して動かします。スプールの位置は、入力信号強度に直接対応します。
スプールの動きは、油圧オリフィスの開口部を変化させ、流量、圧力、または方向の流れを制御します。
LVDT位置センサーまたは圧力トランスデューサーは、正確なサーボ制御のためにバルブアンプにリアルタイムフィードバックを提供します。
高度な制御技術
パルス幅変調（PWM）：正確な力制御を維持しながら、消費電力と熱生成を削減します。
ディザ周波数：小さな振動（通常100〜300 Hz）は静的摩擦を克服し、バルブの解像度をフルスケールの±0.1％に改善します。
信号ランピング：段階的な入力の変更は、油圧ショックを防ぎ、スムーズなアクチュエータの加速/減速を確保します。
技術仕様とパフォーマンスパラメーター
重要なパフォーマンスメトリック
| パラメーター | 典型的な範囲 | 高性能 |
|---|---|---|
| フロー容量 | 10-500 L/min | 最大2000 L/min |
| 動作圧力 | 210-350バー | 最大700バー |
| 応答時間 | 50-200ミリ秒 | 15-50ミリ秒 |
| 直線性 | ±3-5％ | ±1％ |
| ヒステリシス | 2-5％ | <1％ |
| 解決 | 0.5-1％ | 0.1％ |
| 周波数応答 | 10-50 Hz | 100 Hz以上 |
信号互換性
電圧制御：±10V、0-10V DC
現在のコントロール：4-20ma、0-20ma
デジタルプロトコル：Canopen、Ethercat、io-link、profinet
フィードバックタイプ：LVDT、ポテンショメータ、圧力トランスデューサー
比例制御バルブの種類
1。比例流量制御バルブ
関数：速度制御のために体積流量を調整します
アプリケーション：CNC機械工具、ロボットアクチュエーター、コンベアシステム
フロー範囲：±2％の精度で5-500 L/min
2。比例圧力緩和/還元バルブ
関数：一定の圧力を維持するか、最大システム圧力を制限します
アプリケーション：射出成形、材料テスト、クランプシステム
圧力範囲：±1％のレギュレーション精度を備えた5-350バー
3。比例方向制御バルブ
関数：フローの方向とレートを同時に制御します
構成：4/3ウェイ、比例流れ制御を備えた4/2ウェイ
アプリケーション：モバイル油圧、産業自動化、サーボポジショニング
4。2段階のサーボ処方バルブ
関数：サーボレベルの精度を備えたハイフローアプリケーション
パイロットステージ：小さなサーボバルブは、メインステージスプールを制御します
アプリケーション：スチールローリングミル、大規模なプレス、マリンステアリングシステム
比例対サーボ対標準バルブ：技術比較
| 仕様 | 標準バルブ | 比例バルブ | サーボバルブ |
|---|---|---|---|
| 制御解決 | オン/オフのみ | 0.1-1％ | 0.01-0.1％ |
| 周波数応答 | n/a | 10-50 Hz | 100-500 Hz |
| 圧力降下 | 5-20バー | 5-15バー | 3-10バー |
| 汚染耐性 | ISO 20/18/15 | ISO 19/16/13 | ISO 16/14/11 |
| コストファクター | 1x | 3-5x | 8-15x |
| メンテナンス間隔 | 2000時間 | 3000-5000時間 | 1000〜2000時間 |
高度なアプリケーションと業界のユースケース
製造自動化
- 射出成形：一貫した部分品質の場合、±0.5％以内の圧力制御
- 金属形成：比例圧力調節を伴う最大5000トンまでの強制制御
- 組立ライン：±1％以内の複数のアクチュエーター間の速度マッチング
モバイル機器
- 掘削機の制御：オペレーターの快適さのためのジョイスティックからバルブの応答時間<100ms
- クレーン操作：エネルギー効率のための負荷検出圧力制御
- 農業機械：PTOアプリケーションの可変変位ポンプ制御
航空宇宙と防御
- フライトシミュレーター：±0.1mmの位置決めの精度を備えたモーションプラットフォーム制御
- 航空機システム：着陸装置と飛行制御表面の作動
- テスト機器：正確な力と周波数制御による疲労試験
制御システムの統合とネットワーキング
PLC統合
プログラム可能なロジックコントローラーとのほとんどの比例バルブインターフェース：
- アナログI/O：4-20MA電流ループまたは±10V電圧信号
- バルブアンプ：PLC出力を適切なバルブ駆動信号に変換します
- オンボードエレクトロニクス（OBE）：統合された制御電子機器は配線を簡素化します
産業コミュニケーションプロトコル
- Ethercat：高速サーボアプリケーション用のリアルタイムイーサネット
- Canopen：モバイルおよび産業機器の分散制御
- io-link：スマートセンサー統合のためのポイントツーポイント通信
- Profinet/Profibus：Siemens Automation Ecosystemの互換性
閉ループ制御アルゴリズム
- PIDコントロール：比例統合誘導フィードバック制御
- フィードフォワード：動的応答を改善するための予測制御
- 適応制御：さまざまな負荷条件のセルフチューニングパラメーター
トラブルシューティングと診断手順
一般的な障害モードとソリューション
スプールスティック（失敗の80％）
原因：汚染された油圧液またはワニスの蓄積
解決：フラッシュシステム、フィルターを交換し、ISO 19/16/13清潔さを維持します
防止：500時間のフィルター置換、流体分析
信号ドリフト/直線性の損失
原因：温度効果、成分の老化、電気干渉
解決：再校正、EMIシールド、温度補償
テスト手順：キャリブレーションされた機器を使用した5点直線性チェック
応答時間が遅い
原因：内部漏れ、供給圧力不足、電気の問題
解決：シールの交換、圧力最適化、アンプチューニング
測定：オシロスコープ監視によるステップ応答テスト
予測メンテナンス戦略
- 振動分析：バルブコンポーネントの機械摩耗を検出します
- オイル分析：汚染レベルと添加剤の枯渇を監視します
- サーマルイメージング：電気接続の問題を特定します
- パフォーマンストレンド：応答時間と精度の劣化を追跡します
選択基準とサイジングガイドライン
フロー要件
必要なフローを計算します：
- Q =流量（L/min）
- A =アクチュエータエリア（cm²）
- v =希望の速度（m/min）
- η=システム効率（0.85-0.95）
最適な制御のための計算フローの120〜150％のサイズバルブ。
圧力評価
- システム圧力：バルブ定格≥1.5×最大システム圧力
- 圧力降下：適切に制御するために、バルブ全体に10〜15のバーを維持します
- バックプレッシャー：サイジングにおけるリターンラインの制限を検討してください
環境上の考慮事項
- 温度範囲：標準（-20°C〜 +80°C）、利用可能なハイテンプルオプション
- 振動抵抗：IEC 60068-2-6モバイルアプリケーションのコンプライアンス
- IP保護：過酷な環境のIP65/IP67評価
- 爆発保護：危険地域のATEX/IECEX認証
比例バルブ技術の将来の傾向
Industry 4.0統合
- IoT接続：ワイヤレス監視とクラウドベースの分析
- 機械学習：最適なパフォーマンスのための予測アルゴリズム
- デジタルツイン：システムシミュレーションの仮想バルブモデル
- ブロックチェーン：安全なメンテナンスレコードと部品認証
高度な素材とデザイン
- 添加剤の製造：フロー特性を改善するための複雑な内部ジオメトリ
- スマートマテリアル：適応制御用の形状メモリ合金
- ナノテクノロジー：耐摩耗性を改善するための高度なコーティング
- バイオ風のデザイン：自然からの流体力学の最適化
持続可能性の焦点
- エネルギー回収：比例制御を備えた再生回路
- 生分解性液：環境に優しい油圧との互換性
- ライフサイクル評価：リサイクル性と環境への影響の低下のための設計
- 効率の最適化：最小エネルギー消費のためのAI駆動型制御
費用便益分析とROIの考慮事項
初期投資と営業貯蓄
典型的な回収計算：
比例バルブプレミアム：2,000〜5,000ドル
省エネ：油圧消費量の15〜30％
メンテナンスの削減：サービスコールが25％少なくなります
生産性の向上：10〜15％のサイクル時間の短縮
平均ROI：高活動アプリケーションでは12〜24か月
所有権の総コスト
- エネルギー消費：可変フローシステムと固定フローシステム
- メンテナンスコスト：スケジュールとリアクティブメンテナンス戦略
- ダウンタイム削減：予測メンテナンス機能
- 製品品質：一貫性の向上により、スクラップレートが低下します
結論
油圧比例バルブは、従来の油圧能力を最新の電子制御システムに橋渡しする重要な技術を表しています。正確で継続的な制御を提供する能力は、正確性、効率、およびスムーズな動作を必要とするアプリケーションに不可欠です。
実装のための重要な持ち帰り：
- バルブの仕様をアプリケーション要件に注意してください
- 適切なシステム設計と流動的な清潔さに投資します
- 既存の制御アーキテクチャとの統合計画
- 長期的なメンテナンスとサポートの要件を検討してください
製造業がより大きな自動化と精度に向かって移動するにつれて、比例バルブ技術は、よりスマートな診断、より良い接続性、およびパフォーマンス機能の向上とともに進化し続けています。
既存の機器のアップグレードであろうと、新しいシステムの設計であろうと、比例バルブテクノロジーを理解することで、将来の業界4.0の統合要件の準備を依頼しながら、油圧システムのパフォーマンスを最適化するのに役立ちます。
油圧システムに比例バルブ技術を実装する準備はできましたか？特定のアプリケーションに最適な選択と統合を確保するために、経験豊富な自動化エンジニアとの相談を検討してください。
