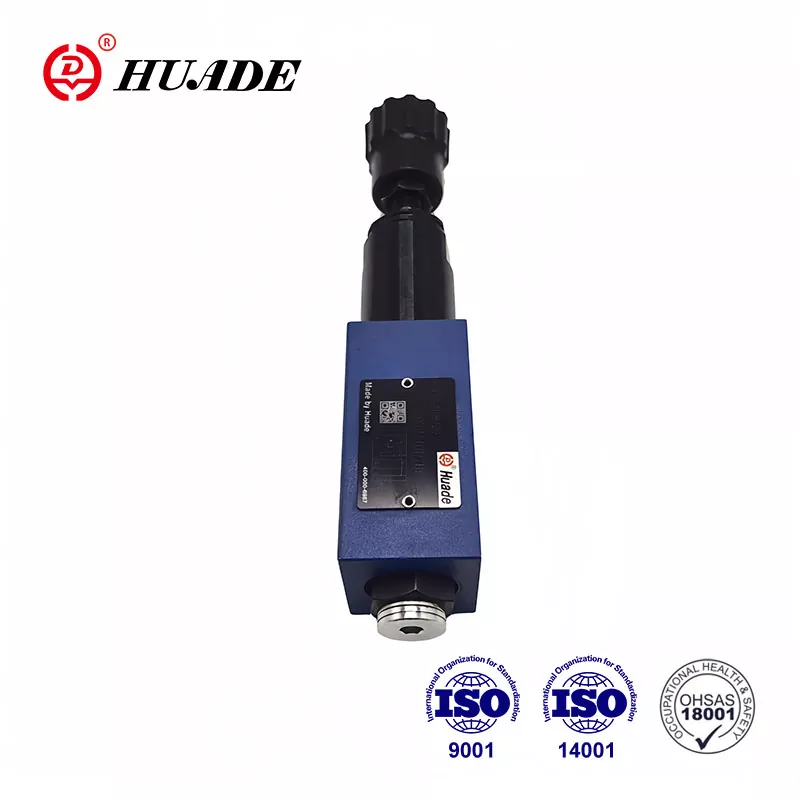

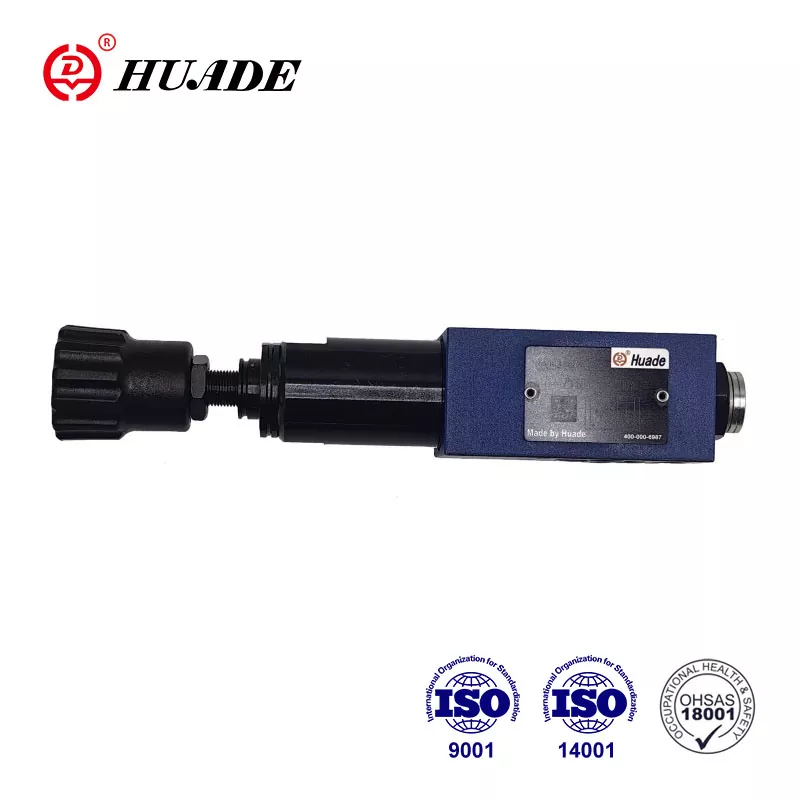

Huade Hydraulicは1979年に設立されました。Rexrothからテクノロジーを導入することにより、Huade Hydraulicは現在、中国で最も強力な油圧メーカーに発展しています。圧力削減バルブZDR 6 Dは、同じ一連のレックスロス製品を置き換えることができます。サンドイッチプレートのデザインを備えた3つの調整要素があります。他の同様の製品と比較して、Huade®圧力低下バルブは、この分野でより安定した性能を持っています。 Huade Hydraulicは、特定の品質レベルを維持しながら実用性に焦点を当てているため、その製品は低価格で幅広い市場認識を獲得します。
|
圧力液 |
ミネラルオイル（NBRシール用）またはリン酸エステル（FPMシール用） |
|
圧力流体温度範囲（℃） |
-30〜 +80 |
|
粘度範囲（mm²/s） |
10〜800 |
|
液体汚染の程度（㎛） |
の最大許容度 |
|
max.operating pressure（inlet）（mpa） |
最大31.5 |
|
二次圧（出力）（MPA） |
最大2.5、最大7.5、最大15.0、最大21.0 |
|
バックプレッシャーポートY（MPA） |
16.0まで |
|
max.flow（l/min） |
最大50.0 |
|
体重（kg） |
約1.2 |
特徴：
▶サンドイッチプレートデザイン
▶4圧力評価
▶3調整要素：
。ロータリーノブ
。六角形と保護キャップ付きのスリーブ
。スケールのロック可能なロータリーノブ
▶ポートA、B、またはPの圧力削減
▶バルブをチェックしてください、オプション

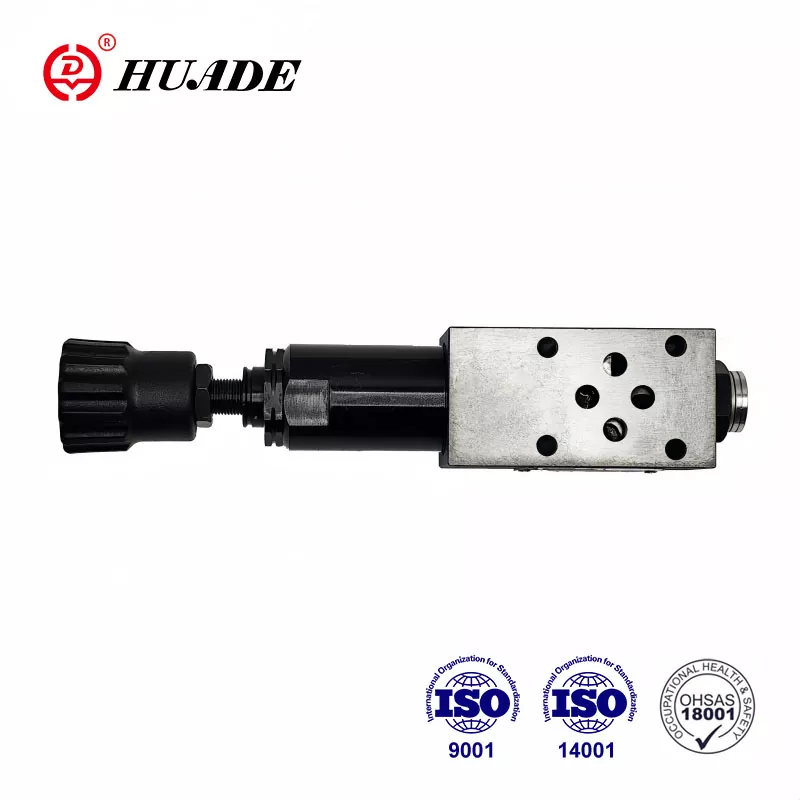

▶DIN 24 340への移植パターン、フォームA、ISO 4401、およびセトップ-RP 121H
応用：
圧力低下バルブタイプZDR 6 Dを使用して、システム圧力を低減します。
1.圧力低下のセクションとシンボルバルブZDR 6 D
圧力低下バルブタイプZDR 6 D ..は、セカンダリ側に圧力緩和関数を備えたサンドイッチプレート設計の3方向直接動作圧力低下バルブです。圧力低減バルブは、基本的にハウジング（1）、制御スプール（2）、圧縮スプリング（3）、調整要素（4）、およびオプションのチェックバルブで構成されています。
二次圧力は、圧力調整要素によって設定されます（4）。
モデル「ZDR6DA」
安静時、バルブは通常開いており、流体はポートAからポートA1に妨げられなくなります。ポートA1の圧力は、圧縮スプリングの反対側のスプール領域に存在するコントロールラインを介して同時に行われます（3）。ポートA1の圧力が圧縮スプリング（3）で設定された圧力レベルを超えると、制御スプール（2）が圧縮スプリング（3）に対して制御位置に移動し、ポートA1定数のセット圧力を保持します。
コントロール圧力とパイロットオイルは、コントロールラインを介してポートA1から取得されます。
外力のためにポートA1の圧力がさらに上昇すると、コントロールスプール（2）はさらに圧縮スプリング（3）に向かってさらに移動します。
これにより、コントロールスプール（2）からタンクのコントロールランド（9）を介してポートA1で流れパスが開かれます。その後、十分な液体がタンクに流れ、圧力のさらなる上昇を防ぎます。スプリングチャンバー（7）は、掘削（6）からポートT（Y）を介して外部からタンクに常に排出されます。
圧力ゲージ接続（8）により、バルブの二次圧を監視できます。
ポートA1のフリーフローのチェックバルブをバージョン「DA」に適合させることのみが可能です
モデル「DP」と「DB」
モデル「DP」では、ポートP1で圧力が低下します。コントロール圧力とパイロットオイルは、ポートP1から内部的に採取されます。
モデル「DB」では、ポートP1の圧力が低下し、ポートBから取得したパイロットオイルが削減されます。
注意！
モデルDBでは、方向バルブがAからAの位置にある場合、ポートBの圧力が設定された圧力よりも高くないことを保証する必要があります。そうでなければ、ポートAの圧力が低下します。
ZDR 6 DA1-40bの構造
ZDR 6 dpのシンボル...- 40b
