減圧弁 ZDR10D

主な国際事業は Huade® 減圧弁 ZDR 10 D の供給であり、国内事業は油圧システムのメンテナンスです。当社は北京華徳油圧工業集団有限公司（以下、華徳油圧）の正規代理店として、お客様に高品質な販売サービスと高品質・低コストの油圧バルブを提供することを目指しております。私たちは世界中のパートナーと協力し、双方にとって有利な結果をもたらすことを心から望んでいます。

お問い合わせを送信

製品説明

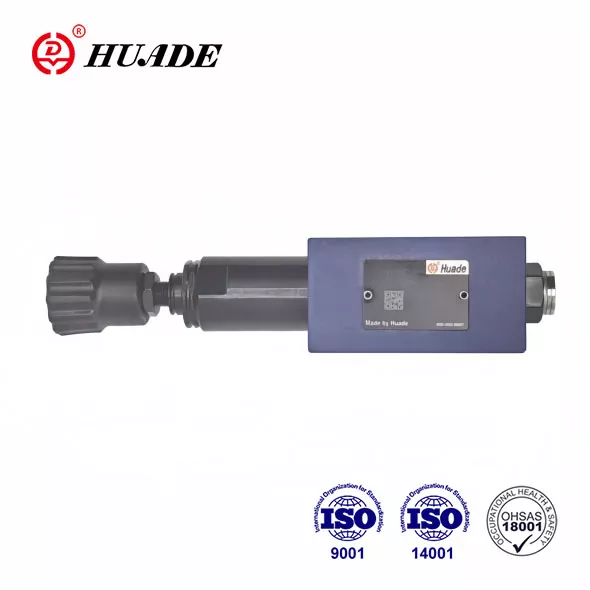

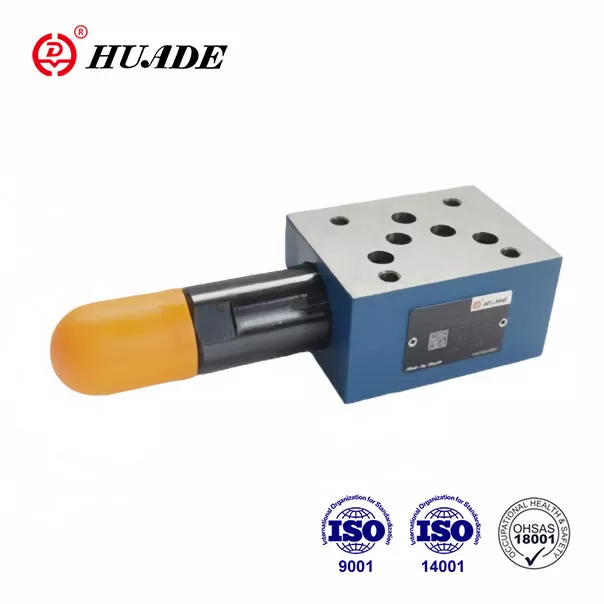

Huade® 減圧バルブ ZDR 10 D は、さまざまな油圧システムの圧力を減圧するために使用されます。国際規格に完全に準拠しています。 Huade Hydraulic は、1979 年からの 2 回の長期協力により、Rexroth 社の先進技術を導入しました。Huade Hydraulic は、油圧製品をリーズナブルな価格で提供するために、国内リソースを最大限に活用してコストを管理しています。

減圧弁 ZDR 10 D の製品パラメータ

重量(kg)	約2.8
圧力流体	鉱物油（NBRシール用）またはリン酸エステル（FPMシール用）
圧力流体温度範囲(℃)	-30 ～ +80
粘度範囲(mm²/s)	10～800
液体の汚れの程度	最小保持率 β10 ≥ 75 のフィルターを推奨します
最高使用圧力(入口)(MPa)	31.5まで
二次圧力(出力)(MPa)	2.5まで、7.5まで、15.0まで、21.0まで
背圧ポート(MPa)	16.0まで
最大流量(L/min)	80

減圧弁 ZDR 10 D の製品特長と用途

特徴：

▶ サンドイッチプレートのデザイン

▶ ポート A、B、または P の減圧

▶ 4つの調整要素

。ロータリノブ

。 16 進数。保護キャップ付きヘッドスクリュー

。ロック可能な目盛付きロータリーノブ

。目盛り付きロータリーノブ

▶ 4 つの圧力定格

▶ オプションの逆止弁

▶ DIN 24 340、フォーム A、ISO 4401、および CETOP - RP 121H への移植パターン

応用：

バルブタイプ ZDR 10 D は、システム圧力を下げるために使用されます。

1. 減圧弁 ZDR 10 D の断面と記号

減圧弁 ZDR 10D 形は、二次側に圧力リリーフ機能を備えたサンドイッチプレート設計の 3 方直動弁です。

減圧弁は基本的に、ハウジング (1)、制御スプール (2)、圧縮スプリング (3)、および調整装置 (4) とオプションの逆止弁で構成されています。

二次圧力は圧力調整要素(4)によって設定されます。

モデル「はい」

静止状態では、バルブは通常開いており、流体はポート A1 からポート A2 に妨げられることなく流れることができます。ポート A2 の圧力は、同時に圧縮スプリング (3) の反対側のスプール領域に存在する制御ライン (5) を介して加えられます。ポート A2 の圧力が圧縮スプリング (3) で設定された圧力レベルを超えると、制御スプール (2) が圧縮スプリング (3) に抗して制御位置に移動し、ポート A2 の設定圧力を一定に保ちます。

制御圧力とパイロット油はポート A2 から制御ライン (5) を介して取られます。

外力によりポート A2 の圧力がさらに上昇すると、制御スプール (2) は圧縮スプリング (3) に向かってさらに移動します。

これにより、ポート A2 で制御スプール (2) の制御ランド (5) およびハウジング (1) を経由してタンク (ポート TB) に至る流路が開きます。その後、圧力のさらなる上昇を防ぐために、十分な液体がタンクに流れます。

スプリングチャンバー (7) は常にポート TA を介して外部のタンクに排出されます。

圧力計接続(8)により、バルブの二次圧力を監視できます。

バージョン「DA」では、ポート A2 ～ A1 にフリーフロー用の逆止弁を取り付けることのみ可能です。

モデル「DP」および「DB」

モデル「DP」では、ポート P1 で減圧されます。制御圧力とパイロット油はポートP1から内部に取られます。

DB形はP1ポートを減圧し、Bポートからパイロット油を取り出します。

注意！

方向切換弁が P から A に切り替わったとき、ポート B の圧力は設定された 2 次圧力を超えてはなりません。そうしないと、ポート A の圧力が低下します。

方向弁なしで使用する場合は、TA と TB を相互接続する必要があります (カバープレートなどで)。
