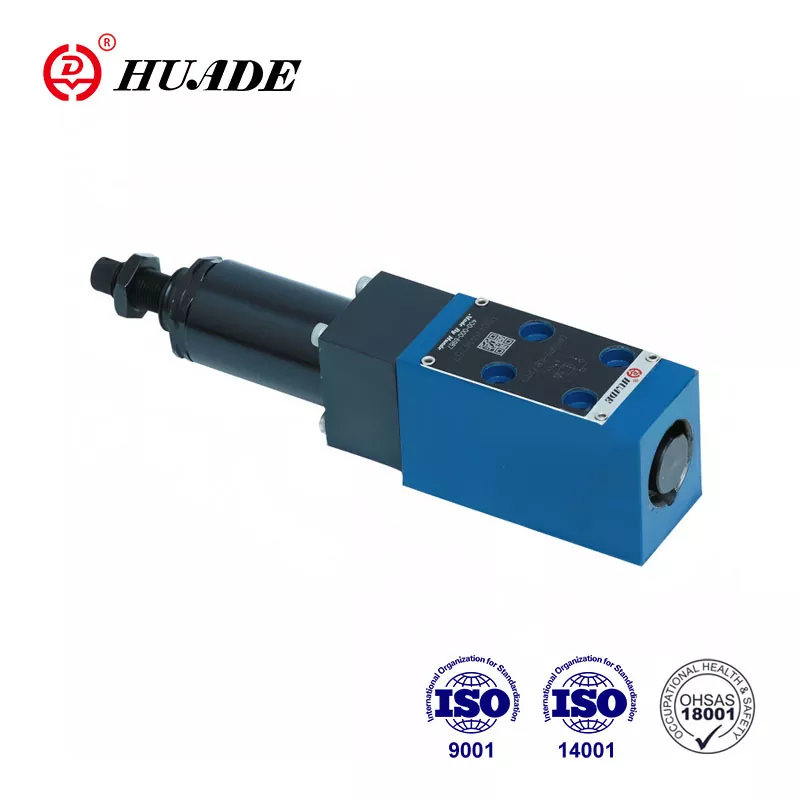

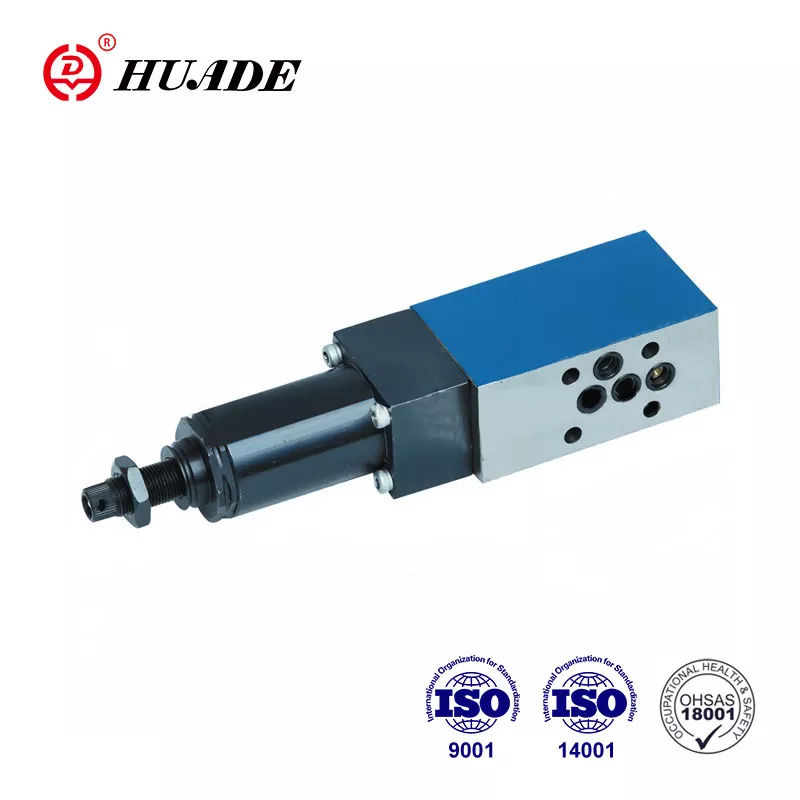

減圧弁 DR5DP

Huade Hydraulic の正規代理店として、当社は Huade® 減圧弁 DR 5 DP の提供を専門としています。 Huade® 商品は常に国際基準を満たしています。 Huade Hydraulic は Rexroth と 2 回協力した経験があり、その製品の性能と品質は一流の大手ブランドに匹敵します。価格は手頃です。これらのユニークなセールスポイントにより、Huade® 減圧弁はすでに消費者の間で人気があります。

お問い合わせを送信

製品説明

減圧弁 DR 5 DP は、油圧システム内の圧力を制御するために使用されます。 Rexroth テクノロジーの導入により、Huade® DR 5 DP シリーズ減圧バルブは同じタイプの Rexroth と置き換えることができます。 Huade Hydraulic は製品の高品質を保証するために厳格な試験システムを備えています。この圧力制御弁シリーズは船舶用油圧システムで広く使用されています。

減圧弁 DR 5 DP の製品パラメータ

最高使用圧力(Pポート)(MPa)	31.5まで
最大。二次圧力（Aポート）（MPa）	最大 21.0、逆止弁なしで最大 31.5
最高背圧( T(Y)ポート) (MPa)	6.0まで
最大流量(L/min)	15まで
圧力流体鉱物油	鉱物油（NBR シールの場合）またはリン酸エステル（FPM シールの場合）
粘度範囲(mm²/s)	10～800
圧力流体温度範囲(℃)	-30 ～ +80
汚染度(um)	流体の最大許容汚染度は、NAS 1638 クラス 9 です。
重量(kg)	約1.0

減圧弁 DR 5 DPの製品特長と用途

特徴：

▶ サブプレートの取り付け

▶ 5 つの圧力定格

▶ 4つの調整要素

。ロータリノブ

。六角止めネジと保護キャップ付き、

。ロック可能な目盛付きロータリーノブ

。目盛り付きロータリーノブ

▶ 逆止弁（オプション）

▶ DIN 24 340、フォーム D、ISO 5781、および CETOP - RP 121H への移植パターン

応用：

減圧弁 DR 5 DP はシステム圧力を下げるために使用されます。

減圧弁 DR 5 DP の断面図と記号

バルブ形式 DR5 DP は、二次側に圧力リリーフ機能を備えた三方直動減圧弁です。

二次圧力は圧力調整要素(4)によって設定されます。停止時には、バルブは通常開いており、圧力流体はポート P からポート A に妨げられることなく流れることができます。同時に、ポート A の圧力は、制御ライン (6) を介して、圧縮側の反対側のスプール領域に存在します。スプリング(3)。ポート A の圧力が圧縮スプリング (3) で設定された圧力レベルを超えると、制御スプール (2) が制御位置に移動し、ポート A の設定圧力を一定に保持します。

制御油とパイロット油は制御ライン (6) を介してポート A から取られます。

アクチュエータにかかる外力によりポート A の圧力が依然として増加すると、制御スプール (2) は圧縮スプリング (3) に向かってさらに移動します。

これにより、ポート A で制御スプール (2) の制御ランド (8) を経由してタンクに至る流路が開きます。その後、圧力のさらなる上昇を防ぐために、十分な圧力流体がタンクに流れます。

スプリングチャンバーは常にポート T(Y) を介して外部のタンクに排出されます。

ポート A からポート P への自由な戻り流のために、オプションの逆止弁 (5) を取り付けることができます。

DR 5 DP 3 10B の構造
