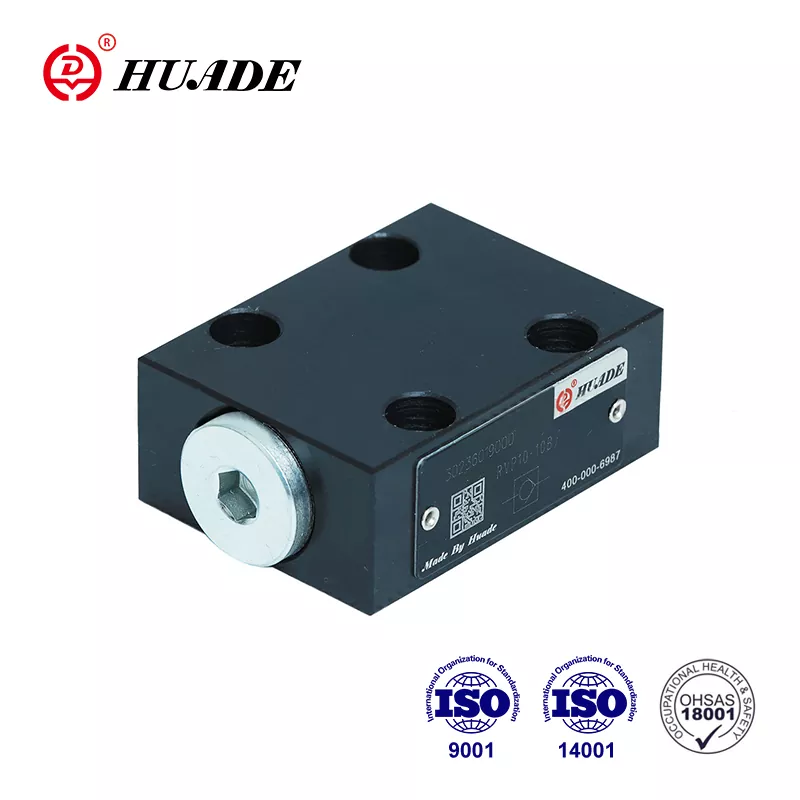

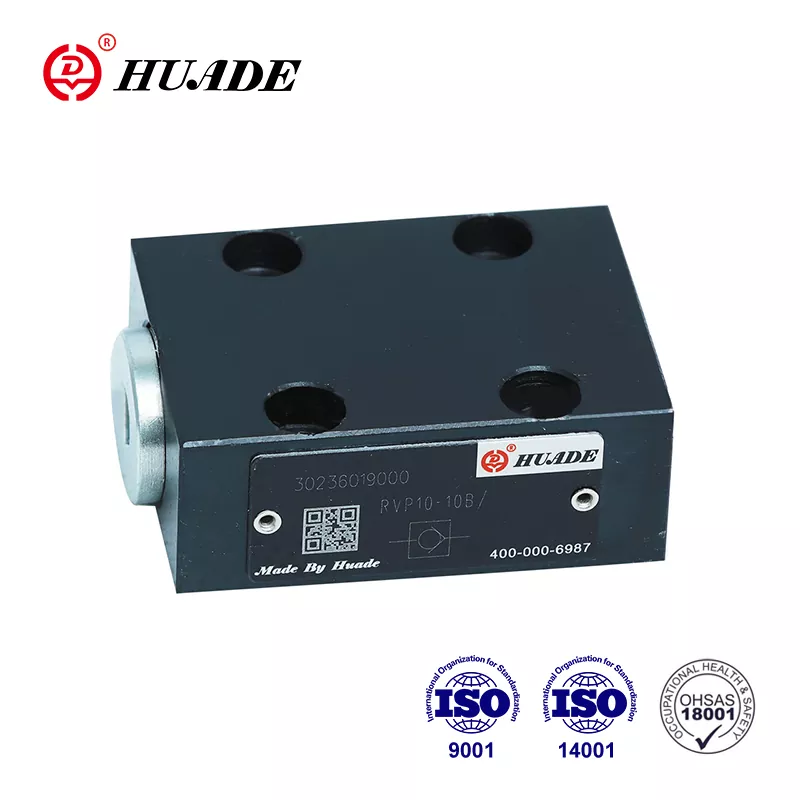

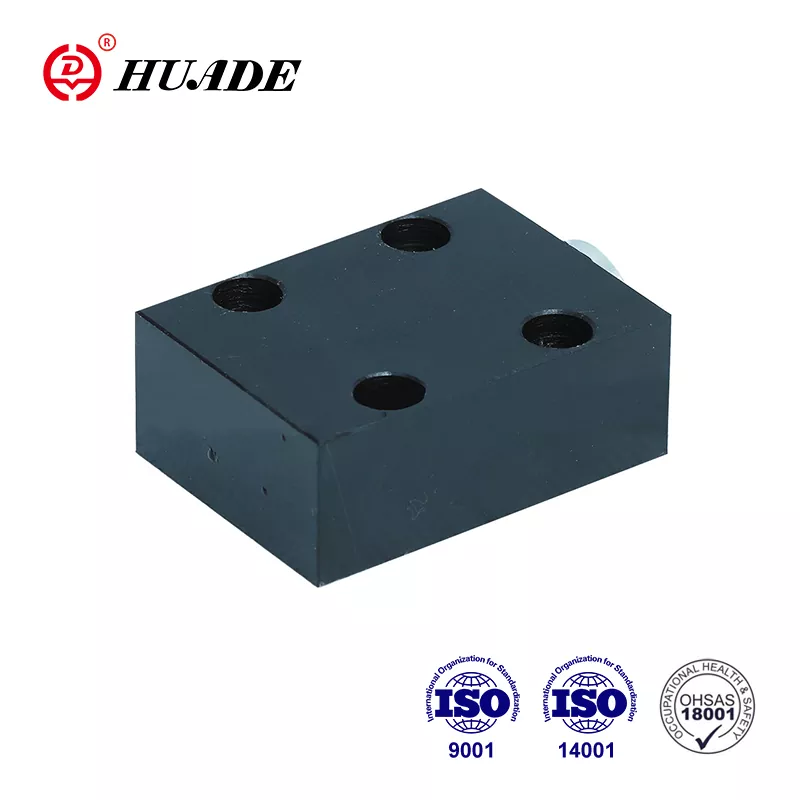

チェックバルブ RVP 25

1979 年から 7 年以上レックスロスと協力してきた Huade® 逆止弁 RVP 25 は、リーズナブルな価格でレックスロス RVP 25 と互換性があります。耐久性のあるスチール製です。 Huade® 製品はすべて、高品質を保証するために工場出荷前に厳格なテストを受けており、1 年間の保証が付いています。保証期間内であれば無償修理致します。 Huadeの商品は国際規格であるISO9001、ISO14001、ISO45001を満たしています。 Huade® 逆止弁は、エンジニアリングおよび建設機械、冶金、工作機械などで広く使用されています。これは中国の古い国家ブランドです。

逆止弁 RVP 25 の製品パラメータ

逆止弁 RVP 25 の製品特長と用途

特徴：

▶ サブプレート接続

▶ 一方向での漏れのない密閉

応用：

逆止弁 RVP 25 は主にポンプの出口で背圧弁やバイパス弁として使用されます。

逆止弁 RVP 25 製作詳細

逆止弁タイプ RVP 25 は、さまざまな高圧プレス産業環境で使用できます。これは、好ましくは、一方向の流れの漏れをなくし、反対方向の自由な流れを可能にするという役割を果たします。構造図は以下の通りです。基本的には、ハウジング (1)、ポペット (2)、圧縮スプリング (3)、およびスプリングシート (4) で構成されます。ポペット (2) のストロークは外径でガイドされ、機械的なストップによって制限されます。内蔵の圧縮バネ(3)が閉動作をサポートします。さらに、バルブを通る流れがないときでも、圧縮バネ (3) がポペット (2) を閉位置に保持します。

シンボル

構造図

①ハウジング ②ポペット ③スプリング ④スプリングシート

チェックバルブ RVP 25 のお知らせ

1. 液体は濾過する必要があります。最小フィルター粗さは20㎛です。

2. タンクは密閉し、空気入口にエアフィルターを取り付けてください。

3.工場出荷時にサブプレートのない製品は、必要な場合は特別に注文してください。

4. バルブ固定ねじは高強度レベル（クラス10.9）を使用してください。サンプルブックに記載されているパラメータに合わせて選択してご使用ください。

5. バルブと連動する面の粗さは0.8以上が必要です。

6. 相手材の表面仕上げは0.01/100mmまでとなります。
