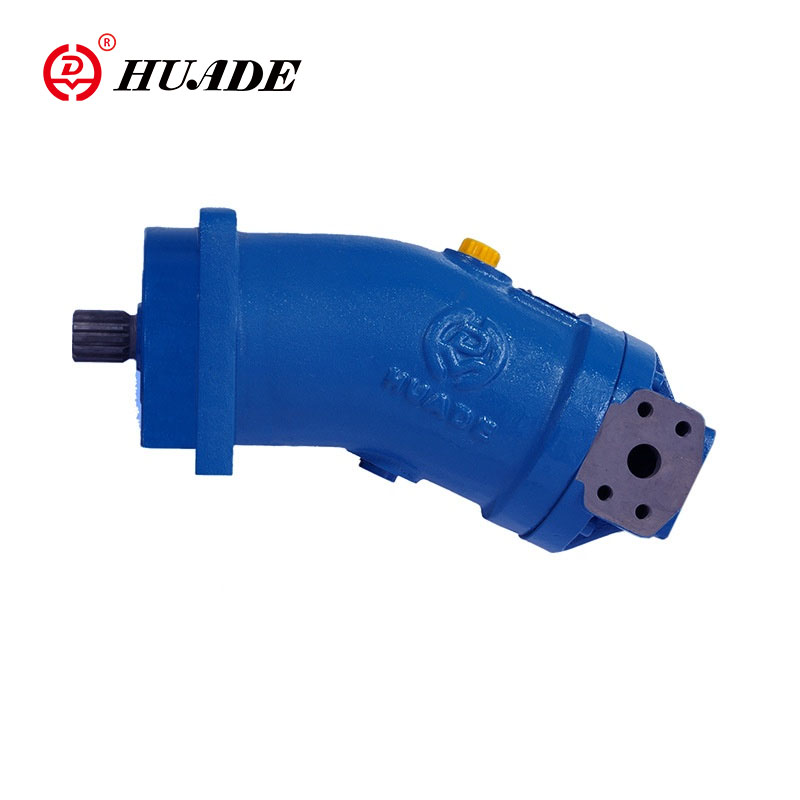

軸ピストン固定ポンプ/モーターA2F

軸ピストン固定ポンプ/モーターA2F A2Fは、静水圧ドライバーのモーターのポンプとして、オープンサーキットまたは閉回路で使用できます。固定変位を備えた曲がった軸設計の軸ピストンユニットです。ポンプとして動作する場合、A2Fポンプの流れは駆動速度と変位に比例します。モーターとして動作する場合、A2Fモーターの出力速度は掃引ボリュームに比例し、変位に反比例します。出力トルクは、高圧辺と低圧の間の圧力低下とともに増加します。

軸ピストン固定ポンプ/モーターA2Fの製品パラメーター

• サイズ：10-500
• ピーク圧力：最大40mpa
• 回路：オープンまたは閉回路用。
• 設計：軸方向のテーパーピストン、曲がった軸デザイン

▶インレット動作圧力

◆ポンプ

ポートAまたはbでの最小圧力

P_腹筋------ 0.08mA

閉じた回路では、ポンプの速度と粘度油圧液に応じて、飼料圧力は0.2MPaから0.6MPaの間でなければなりません

◆モーター

ポートAまたはbでの圧力

公称圧力pn = 35mpa

ピーク圧p_マックス= 40mpa

ポートAとBの圧力の合計は、70MPaを超えてはなりません（どちらの側の最大40mpaでの個々の圧力）

▶アウトレット動作圧力

◆ポンプ

公称圧力--- p_N= 35mpa

ピーク圧力----- p_マックス= 40mpa

症例圧力

▶最大許容ケース圧力（ポートTで）

pabs ---- 0.2mpa

▶オイル温度範囲

t_分------25℃

t_マックス--- +80℃

▶粘度範囲

V_分----（ショート周辺の場合）10mm²/s

V_マックス---（短期間）1000mm²/s

▶最適な動作粘度

V_Opt--- 16-36mm²/s

軸ピストン固定ポンプ/モーターA2Fの製品機能と適用

特徴

▶利点を持つ十分に実証された球面制御領域を持つ高性能回転グループ：自己中心的な末梢速度、高効率。

▶堅牢なローリングベアリングは、長いサービス寿命に耐えます。

▶放射状負荷を採用できるドライブシャフト。

▶ISO取り付けフランジ、固定変位用の均一。

▶サイズ55のポンプ/モーターと可変モーター。

▶耐性液と組み合わせて使用できます。

▶低音の生成。

応用

軸ピストン固定ポンプ/モーターA2Fは、工学機械、石炭機械、農業機械、冶金機、工作機械などで広く使用されています。
