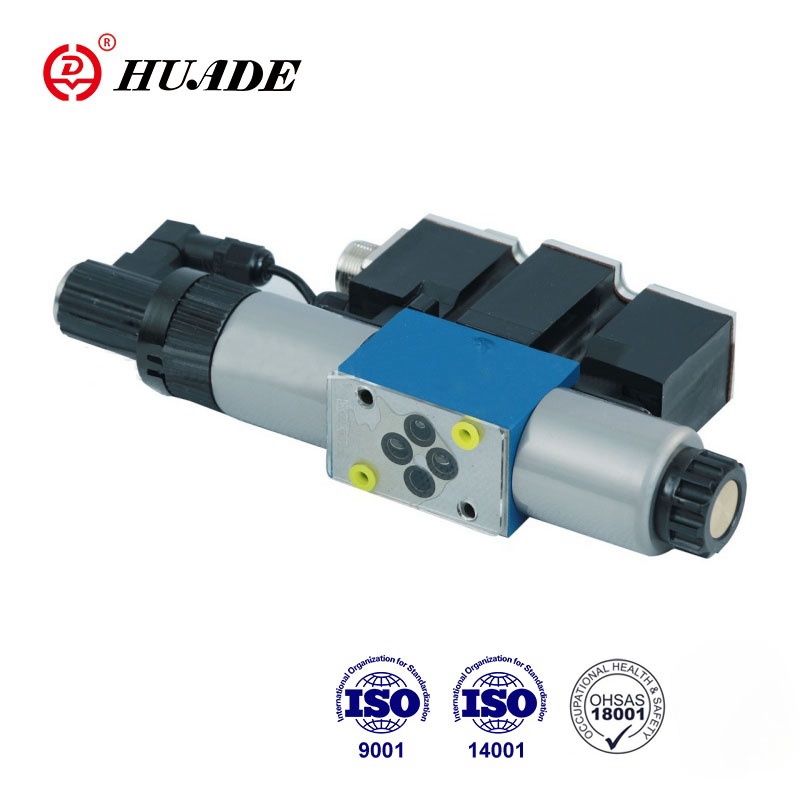

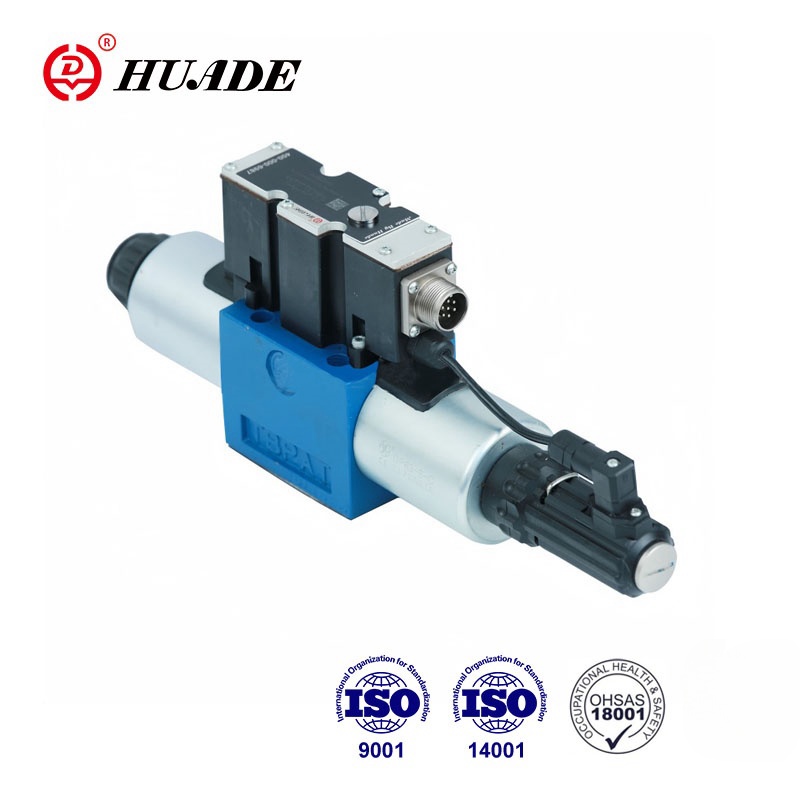

この比例弁4WRE-2Xは、作動油の流量と流れ方向を制御する直動型比例ソレノイド付き比例方向弁です。見た目が美しいのが特徴です。使いやすい比例弁4WRE-2Xです。ユーザーは7芯プラグを使用するだけで使用でき、同時に電気油圧のマッチングも解決できるため、バス制御技術の適用に役立ちます。
| 油圧 | |||
| サイズ | 6 | 10 | |
| 使用圧力 | ポートA、P、B | 31.5 | 31.5 |
| ポートT | 21 | 21 | |
| 呼び流量 Qvnom at △ P=1MPa(L/min) | 8、16、32 | 25、50、75 | |
| 最大。許容流量(L/min) | 80 | 180 | |
| 汚染度（μm） | ≤20(10を推奨) | ||
| ヒステリシス(%) | ≤0.1 | ||
| 反転スパン (%) | ≤0.05 | ||
| 応答感度(%) | ≤0.05 | ||
| 圧力流体 | 鉱物油、リン酸エステル | ||
| 粘度範囲 mm2/S | 20～380 | ||
| 周囲温度範囲(℃) | 4WRE | -20 ～ +70 | |
| 4WREE | -20 ～ +50 | ||
| 重量(kg) | 4WRE | 2.2 | 6.3 |
| 4WREE | 2.4 | 6.5 | |
| 電気（集積エレクトロニクス） | |||
| サイズ | 6 | 10 | |
| 供給の種類 | 直流 | 直流 | |
| 公称電圧(V) | 24 | ||
| ソレノイドの公称電流(A) | 2.5 | ||
| ソレノイドコイル抵抗(Ω) | コイル抵抗20℃） | 2.7 | 3.7 |
| 4.05 | 5.55 | ||
| 義務 | 100% | ||
| 最高コイル温度(℃) | 150まで | ||
| DIN40050に準拠した絶縁 | IP65 | ||
| 関連アンプの技術データ | |||
| 関連アンプ | 4WRE | HD-VT-VRPA2-.-1X/ | HD-VT-VRPA2-.-1X/ |
| 4WREE | HD-VT-4WREE6-2X | HD-VT-4WREE10-2X | |
| 電源電圧 | 公称電圧 VDC | 24 | |
| 下限値V | 19.4 | ||
| 上限値V | 35 | ||
| アンプの電源 | アイマックスA | <2 | |
| インパルス電流A | 3 | ||
特徴：
▶流れの方向と大きさを制御する直接制御型比例方向切換弁
▶サブプレート取付用
▶電気的位置フィードバック
▶スプリングセンターコントロールスプール
▶タイプ 4WREE、インターフェース A1 または F1 を備えた統合バルブ電子機器
▶作動は中央のネジと取り外し可能なコイルを備えた比例ソレノイドによって行われます。
▶バルブと電子制御をワンソースで提供
応用：
比例方向切換弁 4WRE-2X は、工作機械、軽工業、冶金、鉱山、航空宇宙などのさまざまな分野で広く使用されています。
4/2 および 4/3 比例方向制御バルブは、サブプレート取り付け設計の直接制御コンポーネントです。
これらは、中央のネジと取り外し可能なコイルを備えた比例ソレノイドによって操作されます。ソレノイドは、外部制御電子機器 (タイプ WRE) または統合制御電子機器 (タイプ WREE) によってオプションで制御されます。
機能説明:
ソレノイド (5 および 6) が消勢されていると、制御スプール (2) は圧縮バネ (3 および 4) によって中央位置に保持されます。
比例ソレノイドの 1 つ（例: ソレノイド）を通電することによる、制御スプール (2) の直接操作。ソレノイド「b」の制御 (6)
→電気入力信号に比例してコントロールスプール(2)が左方向に移動
→漸進的な流れ特性を備えたオリフィス状の断面を介して、P から A、および B から T に接続
ソレノイドの非通電(6)
→コントロールスプール(2)は圧縮バネ(3)を介して中央位置に戻ります。
HD-4WRE...A-2X
非通電状態では、スプール (2) はソレノイド戻しバネによって機械的な中心位置に保持されます。スプール記号「V」の場合、これは油圧中心位置とは関係ありません。電気バルブ閉ループ制御回路が閉じているとき、スプールは油圧中心位置に配置されます。
デザイン：
バルブは基本的に次のもので構成されます。
・取付面付きハウジング(1)
• 圧縮スプリング (3 および 4) を備えた制御スプール (2)
• 中心ネジ付きソレノイド (5 および 6)
• 位置トランスデューサー (7)
•オプションの統合制御電子機器(8)
•機械的ゼロ点調整 (9) は Pg 13.5 を介してアクセスでき、電気的ゼロ点は Pg 7(10) (タイプ 4WREE) を介してアクセスできます。
比例方向切換弁の記号 4WRE-2X
