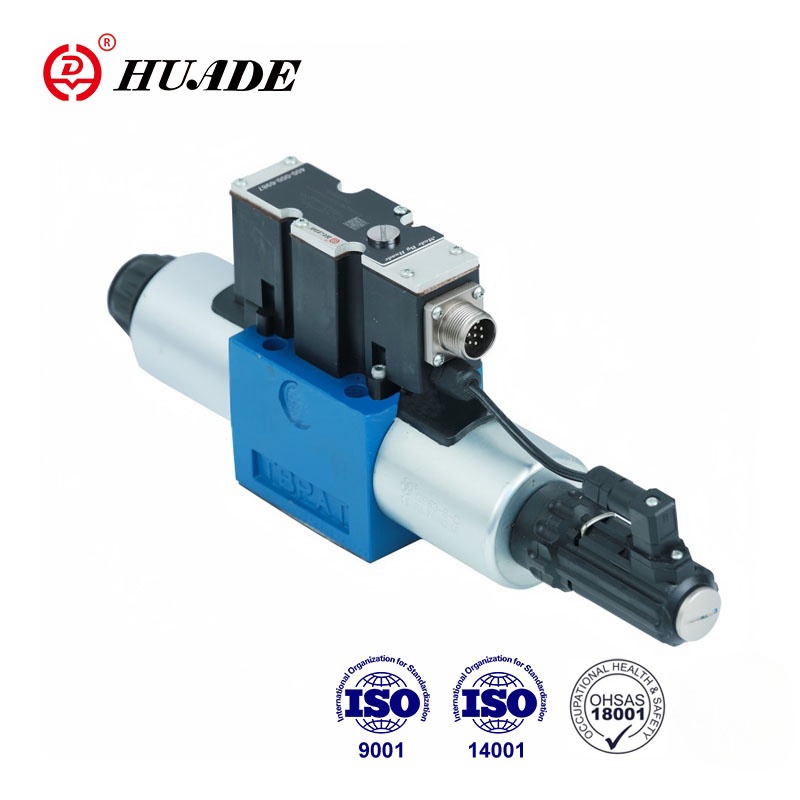

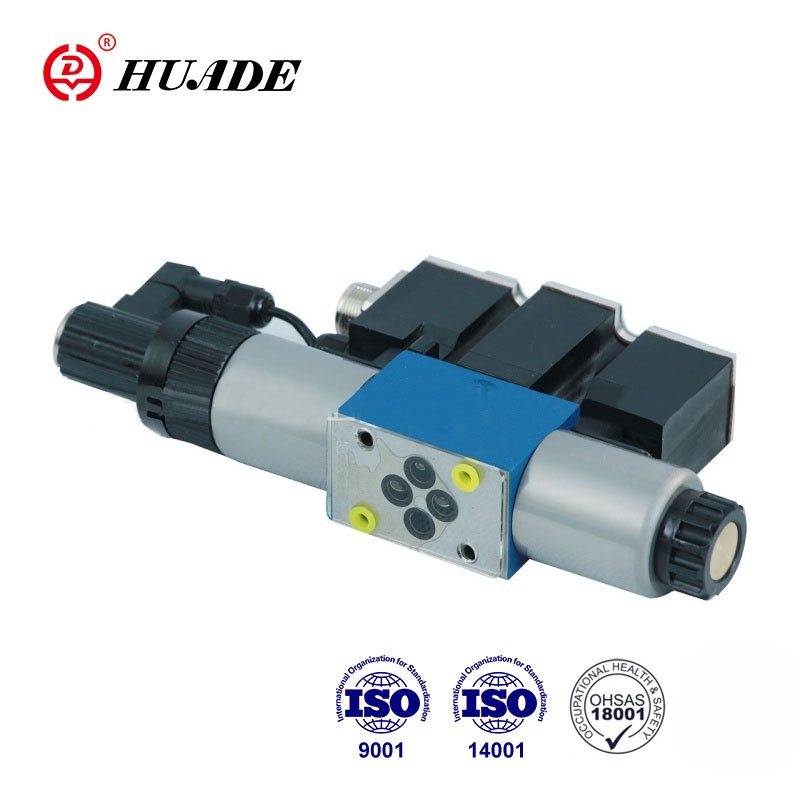

この4wree-2xバルブは、比例ソレノイドによって動作する直接的な比例方向バルブであり、油圧液の流れと流れの方向を制御します。電磁石の制御は、組み込みアンプを介して実現できます。製品のパフォーマンスは、Rexrothの4Wree-2Xシリーズと互換性があります。
| 油圧 | |||
| サイズ | 6 | 10 | |
| 動作圧力 | ポートa、p、b | 31.5 | 31.5 |
| ポートt | 21 | 21 | |
| △p = 1mpa（l/min）の公称流qvnom | 8、16、32 | 25、50、75 | |
| マックス。許容フロー（L/min） | 80 | 180 | |
| 汚染の程度（μm） | ≤20（推奨10） | ||
| ヒステリシス（％） | ≤0.1 | ||
| 反転スパン（％） | ≤0.05 | ||
| 応答感度（％） | ≤0.05 | ||
| 圧力液 | ミネラルオイル、リン酸エステル | ||
| 粘度範囲mm2/s | 20〜380 | ||
| 周囲温度範囲（℃） | 4年 | -20〜 +70 | |
| 4wree | -20〜 +50 | ||
| 体重（kg） | 4年 | 2.2 | 6.3 |
| 4wree | 2.4 | 6.5 | |
| 電気（統合エレクトロニクス） | |||
| サイズ | 6 | 10 | |
| 供給の種類 | DC | DC | |
| 公称電圧（V） | 24 | ||
| ソレノイドの公称電流（a） | 2.5 | ||
| ソレノイドコイル抵抗（ω） | 20のコイル抵抗 | 2.7 | 3.7 |
| 4.05 | 5.55 | ||
| 義務 | 100％ | ||
| max.coil温度（℃） | 150に | ||
| din40050への断熱材 | IP65 | ||
| 関連するアンプの技術データ | |||
| 関連するアンプ | 4年 | HD-VT-VRPA2 -.- 1X/ | HD-VT-VRPA2 -.- 1X/ |
| 4wree | HD-VT-4WREE6-2X | HD-VT-4WREE10-2X | |
| 供給電圧 | 公称電圧VDC | 24 | |
| 下限値v | 19.4 | ||
| 上限値v | 35 | ||
| アンプ電源 | imax a | <2 | |
| 衝動電流a | 3 | ||
特徴：
▶流れの方向と大きさを制御するための直接制御比例方向バルブ
▶サブプレートマウント用
▶電気位置フィードバック
▶スプリング中心コントロールスプール
▶タイプ4wree、インターフェイスA1またはF1を備えた統合バルブエレクトロニクス
▶作動は、中央の糸と取り外し可能なコイルを備えた比例ソレノイドによるものです
▶1つのソースからのバルブと電子制御
応用：
比例バルブ4wree-2xは、工作機械、光産業、冶金、鉱業、航空宇宙などのさまざまな分野で使用できます。
4/2および4/3の比例方向バルブは、サブプレートマウント設計の直接制御コンポーネントです。
それらは、中央の糸と取り外し可能なコイルを備えた比例ソレノイドによって操作されます。ソレノイドは、オプションで統合制御電子機器によって制御されます。
機能的説明：
ソレノイド（5および6）を使用すると、コントロールスプール（2）が圧縮スプリング（3および4）によって中央の位置に保持されます
比例ソレノイドの1つをエネルギー化することにより、コントロールスプール（2）の直接操作。ソレノイド「B」の制御（6）
→電気入力信号に比例して、コントロールスプール（2）の左への移動
→Pogressive Flow特性を持つ断面のようなオリフィスを介して、PからAおよびBへの接続とBへの接続
ソレノイドのエネルギーの脱エルガイズ（6）
→コントロールスプール（2）は、圧縮スプリング（3）を介して中央の位置に戻されます
HD-4wree ... a-2x
脱型の状態では、スプール（2）は、ソレノイドリターンスプリングによって機械的中心位置に保持されます。これは、スプールシンボル「V」の場合、油圧センターの位置に関連していません！電気バルブ閉鎖ループ制御回路が閉じられると、スプールは油圧センターの位置に配置されます。
デザイン：
バルブは基本的に：
•マウントインクフェイス付きの住宅（1）
•圧縮スプリングでスプール（2）を制御する（3および4）
•中央スレッドを使用したソレノイド（5および6）
•配置トランスデューサー（7）
•オプションの統合制御電子機器（8）
•メカニカルゼロポイント調整（9）はPG 13.5からアクセス可能で、電気ゼロポイントはPG 7（10）（タイプ4WREE）を介してアクセスできます。
比例方向バルブのシンボル4wree-2x
