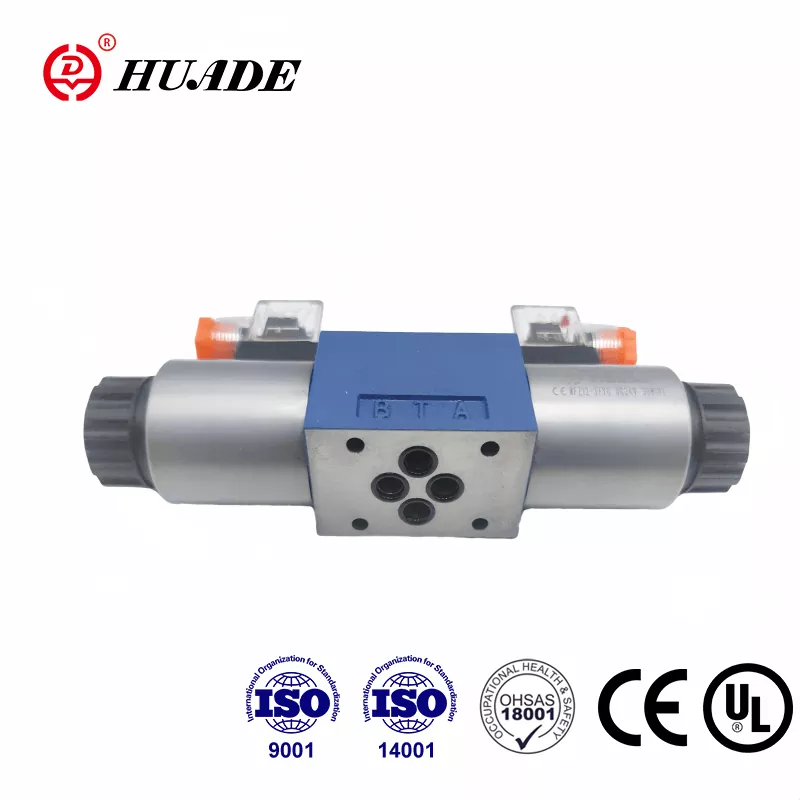

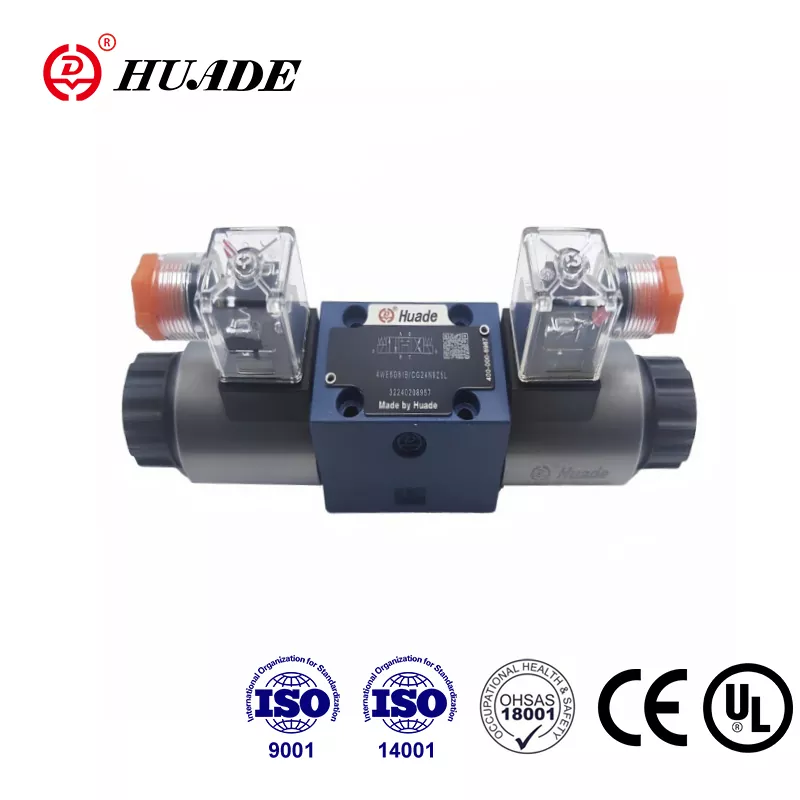

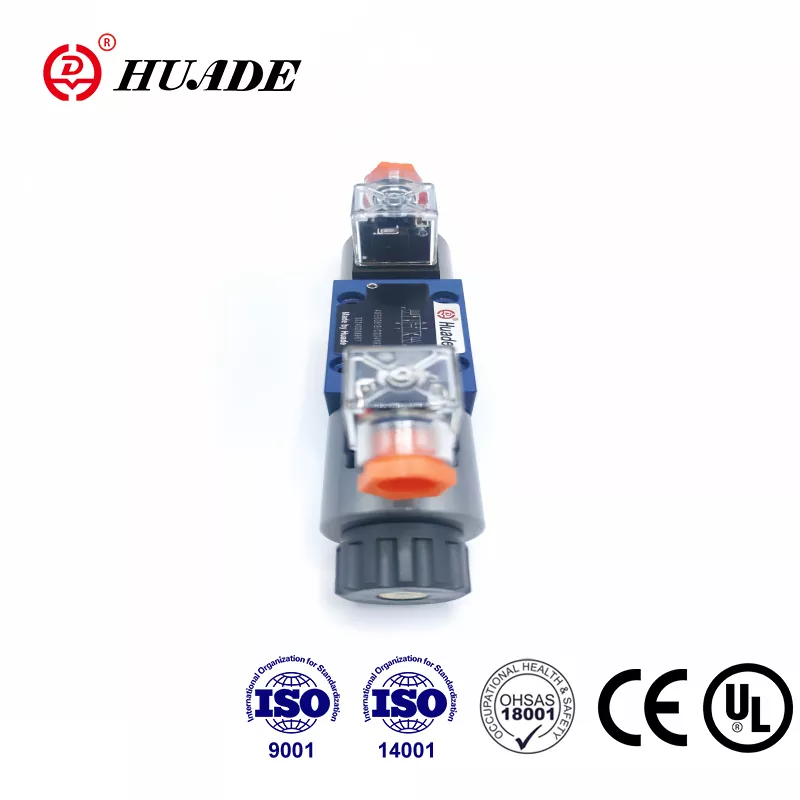

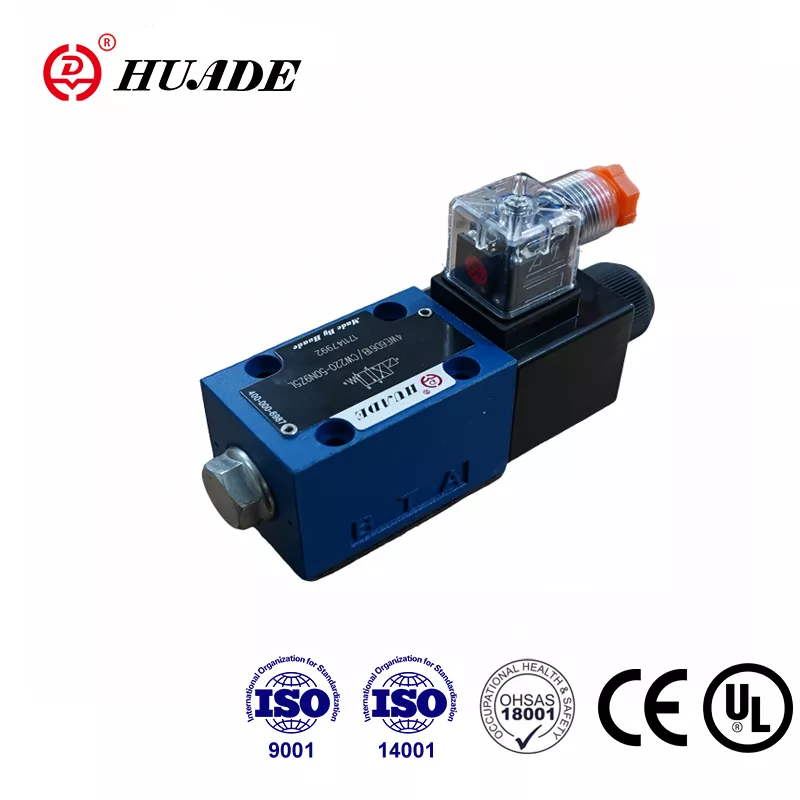

中国の油圧産業の大手メーカーとして、Huade は 1979 年から 2 回 Rexroth と提携しました。Huade® 4WE 6 Y 方向性スプールバルブは、さまざまな産業環境で広く使用されています。 Rexroth が提供する同じモデルと置き換えることができます。 中国や海外でも盛んに販売されています。 Huade は、あらゆる方向性バルブが優れた性能を発揮できるよう、品質を重視しています。 Huade は世界中から輸入した 750 台の高度な生産設備を備えています。電磁方向切換弁シリーズはCE認証を取得しています。工場はISO9001、ISO14001、ISO45001を認証しました。 Huade® 油圧ソレノイドバルブは、安定した性能により中国の軍事産業やその他の分野で広く使用されています。
|
油圧 |
|||
|
最高使用圧力 A,B,P ポート (Mpa) |
35.0まで |
||
|
ポート T (㎫) |
21(-);16(～) |
||
|
記号 A と B の場合、ポート T はドレンポートとして使用する必要があります |
|||
|
最大流量 (L/分) |
80(-);60(～) |
||
|
圧力流体 |
鉱物油またはリン酸エステル |
||
|
粘度範囲 (mm2/s) |
2.8～500 |
||
|
圧力流体温度範囲 （℃） |
-30～+80 |
||
|
汚染度 |
NAS 1638 クラス 9 に対する油圧作動油の最大許容汚染度。 |
||
|
電気 |
|||
|
電圧の種類 |
直流 |
AC50/60Hz |
|
|
使用可能電圧(V) |
12、24、42、60、96 |
42、110、120、230 |
|
|
110、180、205、220 |
50/60Hz |
||
|
消費電力 (W) |
30 |
||
|
保持力(VA) |
- |
50 |
|
|
スイッチオン電力 (VA) |
- |
220 |
|
|
義務 |
継続的な |
||
|
IS0 6403への切り替え時間 |
オン (ミリ秒) |
25～45 |
10～20 |
|
オフ (ミリ秒) |
10～25 |
15～40 |
|
|
DIN に準拠した保護 |
IP65 |
||
|
スイッチング周波数 (サイクル/h) |
15000まで |
7200まで |
|
|
電気接続では保護導体 (PE) |
|||
特徴：
▶ 直接ソレノイド作動の方向性スプールバルブの高性能バージョン
▶ 取り外し可能なコイルを備えたウェットピン DC または AC ソレノイド
▶ ソレノイドコイルは90°回転可能
▶ 個別接続または中央接続としての電気接続
▶ コイル交換時に耐圧チャンバーを開ける必要はありません。
▶ ハンドオーバーライド、オプション
▶ Din 24 340 フォーム A、ISO 4401、CETOP への移植パターン - RP 121H
応用：
タイプ 4WE 6 Y の方向制御弁は、ソレノイド操作の方向制御スプール弁です。流体の開始、停止、方向を制御します。
基本的に、方向制御弁 4WE 6 は、ハウジング (1)、1 つまたは 2 つのソレノイド (2)、制御スプール (3)、および 1 つまたは 2 つのリターン スプリング (4) で構成されます。非通電状態では、制御スプール (3) はリターン スプリング (4) によって中立位置または初期位置に保持されます (インパルス スプールを除く)。制御スプール (3) はウェット ピン ソレノイド (2) によって作動します。 。ソレノイド (2) の力は、プランジャー (5) を介して制御スプール (3) に作用し、これを中立位置から必要な最終位置まで押します。これにより、P から A、B から T または P への自由流が得られます。 Bへ、AからTへ。
ソレノイド (2) が消勢されると、制御スプール (3) はリターンスプリング (4) によって中立位置に戻ります。
オプションのハンドオーバーライド (6) を使用すると、ソレノイドに通電せずに制御スプール (3) を動かすことができます。
WE6 61Bの構造図
