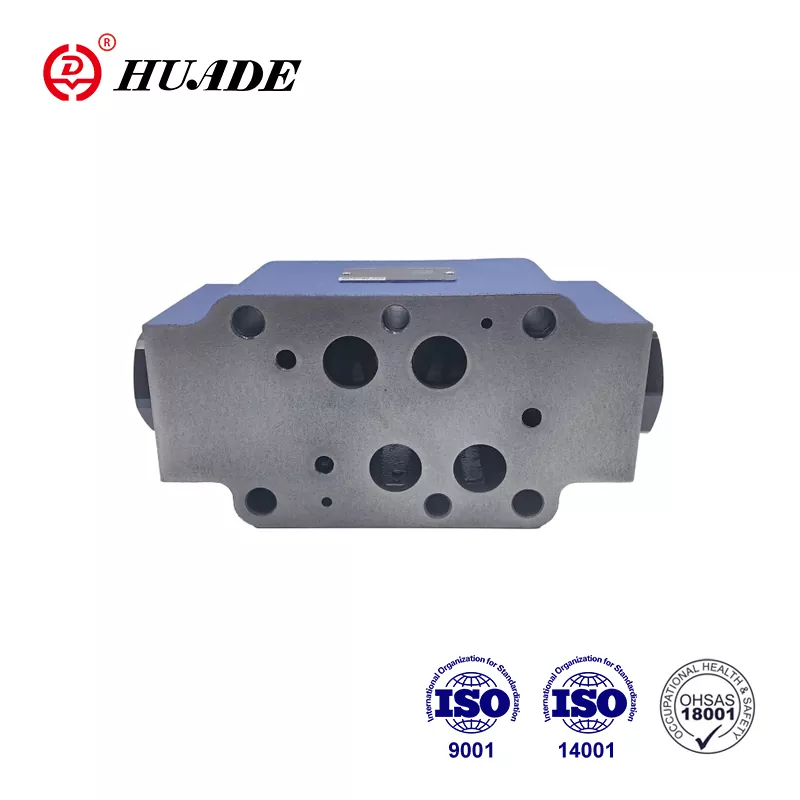

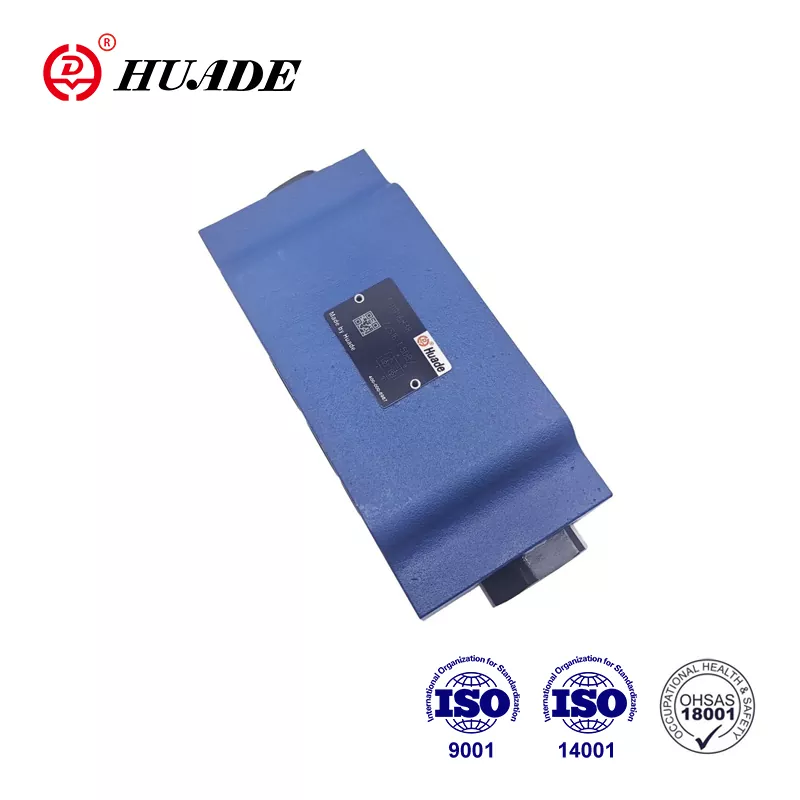

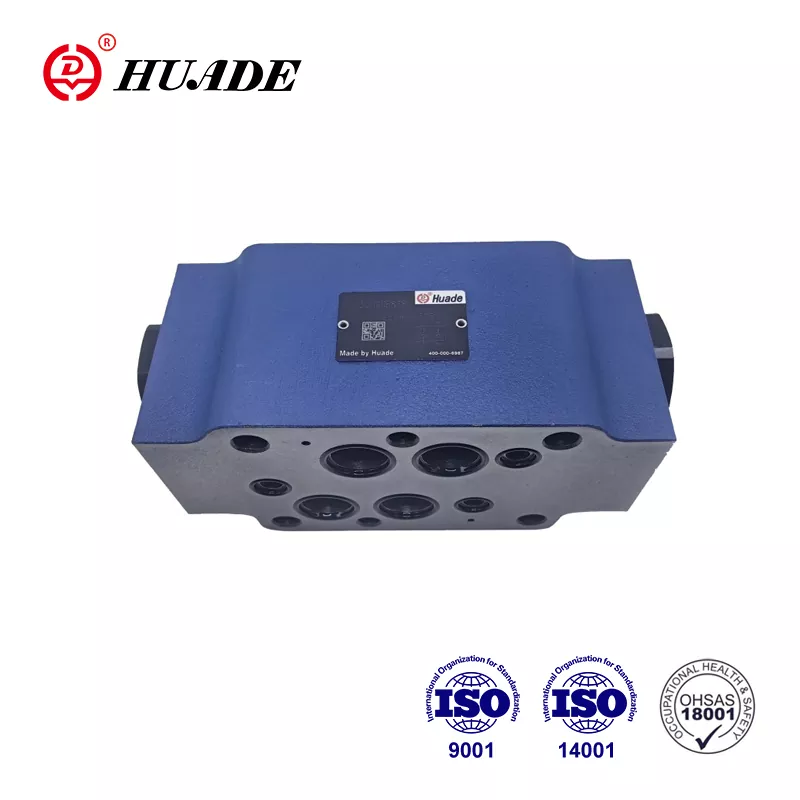

バルブサンドイッチプレートZ2S 16を確認してください

•製品機能：パイロットオペレーションデザイン、Rexroth互換Z2Sシリーズ、リークフリーシーリングパフォーマンス
•仕様：最大流れ300L/分、31.5MPAまでの動作圧力、サンドイッチプレート取り付け
•アプリケーション：垂直スタッキング油圧アセンブリ、産業用油圧システムRetryclaudeは間違いを犯す可能性があります。応答を再確認してください。ソネット4

お問い合わせを送信 PDFダウンロード

製品説明

1979年に中国政府とドイツ政府の間の戦略的パートナーシップを通じて設立されたHuadeは、Rexrothと2回協力しました。 Huade®CheckValve Z2S 16は、同じシリーズでRexrothのZ2S 16を置き換えることができます。価格はより妥当です。工場には、安定した性能を確保するための適切な検査システムがあります。各Z2S 16は、工場を出る前に標準のカートンと防水プラスチックパッケージに詰められます。 Huadeは、ISO9001、ISO14001、およびOH SAS18001を通過しました。 Huade®HudraulicDirectionalバルブは、信頼できるパフォーマンスのために軍事産業で使用されています。中国の古い国民ブランドです。

チェックバルブサンドイッチプレートZ2S 16の製品パラメーター

サイズ	6	10	16	22
max.flow（l/min）	60に	120に	300に	450へ
max.operating pressure（MPA）	31.5まで
亀裂圧（MPA）	特徴的な曲線を参照してください
方向	シンボルを参照してください
面積比	A1/A2 = 1：3	A1/A2 = 1：11.45	A1/A2 = 1：11.8	A1/A2 = 1：13.6
面積比	A1/A2 = 1：3	A3/A2 = 1：2.86	A3/A2 = 1：2.8	A3/A2 = 1：2.8
圧力液	ミネラルオイル（NBRシール用）またはリン酸エステル（FPMシール用）
圧力流体温度範囲（℃）	-30～+80
粘度範囲（mm2/s）	2.8〜500
体重（kg）	約0.8	約3	約6.5	約12

チェックバルブサンドイッチプレートZ2S 16の製品機能と適用

特徴：

▶垂直スタッキングアセンブリでの使用

▶1つまたは2つのサービスポートのリークフリークロージャーの場合

▶DIN 24 340 Form A、ISO4401およびCETOP -RP 121Hへの移植パターン

応用：

このチェックバルブZ2Sは、垂直スタッキングの設置に使用されます。必要に応じて、1つまたは2つの作業用オイルポートを漏れなく密閉できます。

関数、セクション、チェックバルブサンドイッチプレートZ2Sのシンボル16

パイロット操作チェックバルブタイプZ2S 16はサンドイッチプレート設計です。長期間であっても、1つまたは2つのサービスポートのリークフリークロージャーに使用されます。自由流は、A1からA2またはB1からB2からB2から発生します。 A1 B1の流れ反対方向がブロックされます。液体がA1からA2に流れると、スプールは圧力をかけられ、右に押し込まれ、それによりボールポペットバルブが開き、ポペットが開きます。バルブの正しい閉鎖を確実にするために、方向バルブのA2 B2サービスポートをニュートラル位置のタンクに接続する必要があります。

Z2Sのシンボル
