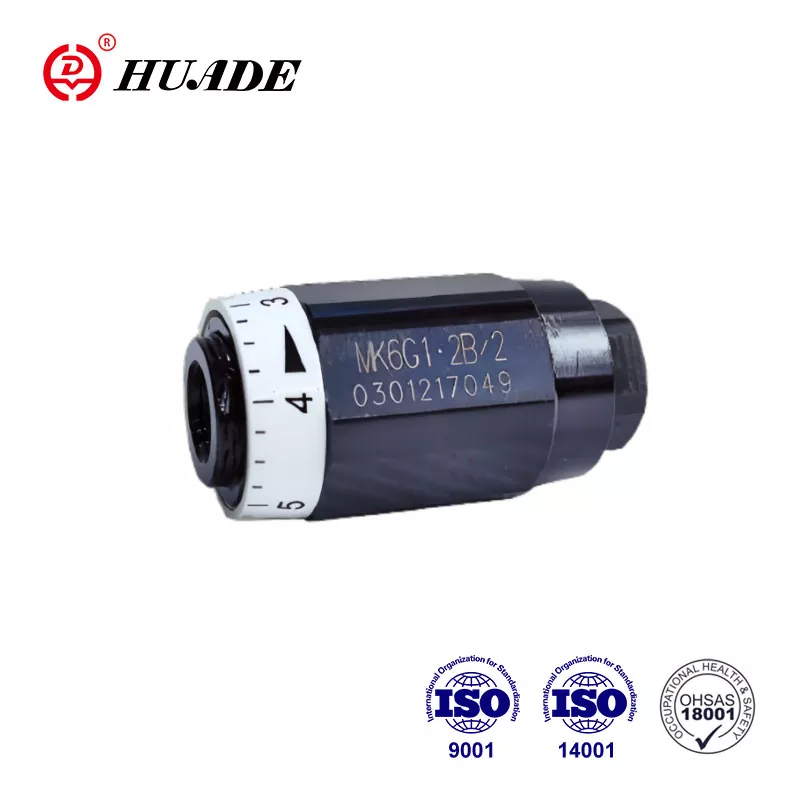

バルブタイプ Mk は、圧力と粘度に依存するスロットルチェックバルブです。 Huade Hydraulic が製造するこのバルブは、最も広く使用されているフローバルブです。 Huade® 油圧流量バルブは多くの消費者を魅了しています。 Huadeは中国でよく知られた商標です。工場には世界中から輸入した750台以上の機械があり、製品の品質を厳格に管理しています。 MK スロットルチェックバルブの製品包装は、標準カートン、真空包装、合板箱などのカスタマイズが可能です。
技術データ(これらのパラメータ以外の用途については、お問い合わせください。)
サイズ
6
8
10
15
20
25
30
最大流量(L/min)
50
140
200
300
400
圧力(MPa)
31.5まで
クラッキング圧力(MPa)
0.05(MK型)
圧力流体
鉱物油またはリン酸エステル
粘度範囲(mm²/s)
10~800
圧力流体温度範囲(℃)
-30 ~ +80
特徴:
▶ インライン直接実装に最適
▶ 圧力と粘度に依存
応用:
このバルブは、パイプラインに直接取り付けられる管状のスロットルチェックバルブです。バルブのスロットルポートは軸方向三角溝構造を採用し、7仕様、2接続ネジを備えています。スロットルバルブ MK の主な機能は、アクチュエータの速度を制御することです。
流れがバルブを絞り方向に通過すると、スプリングと流体がポペットをシートに押し付け、流れを遮断します。流体は、サイドドリルを介して、ハウジング (2) と調整スリーブ (1) の間に形成される絞り点に流れます。反対方向では、流体圧力がポペットの面に作用し、ポペットをシートから持ち上げ、流体がバルブを通ってスロットルなしで自由に流れることを可能にします。同時に、環状の隙間を通って流れる流体の一部が、望ましい自浄効果を生み出します。
MK型スロットルチェックバルブの構造
MK型スロットルチェックバルブの記号
