スロットルバルブの利点は、構造が簡単で価格が安く、調整が容易であることです。 Rexroth との長期的な協力を通じて、Huade Hydraulic は高度な技術を吸収してきました。長期にわたる開発を経て、その製品は性能と品質の点で一流ブランドに匹敵します。このMGスロットルバルブの価格はよりリーズナブルです。
|
技術データ（これらのパラメータ以外の用途については、お問い合わせください。） |
|||||||
|
サイズ |
6 |
8 |
10 |
15 |
20 |
25 |
30 |
|
最大流量(L/min) |
15 |
30 |
50 |
140 |
200 |
300 |
400 |
|
圧力(MPa) |
31.5まで |
||||||
|
クラッキング圧力(MPa) |
0.05(MK型) |
||||||
|
圧力流体 |
鉱物油またはリン酸エステル |
||||||
|
粘度範囲(mm²/s) |
10～800 |
||||||
|
圧力流体温度範囲(℃) |
-30 ～ +80 |
||||||
特徴：
▶ インライン直接実装に最適
▶ 圧力と粘度に依存
応用：
このバルブは、パイプラインに直接取り付けられる管状のスロットルバルブです。バルブのスロットルポートは軸方向三角溝構造を採用し、7仕様、2接続ネジを備えています。アクチュエータの速度を制御するために使用されます。
バルブタイプ MG は、圧力と粘度に依存するスロットルバルブです。

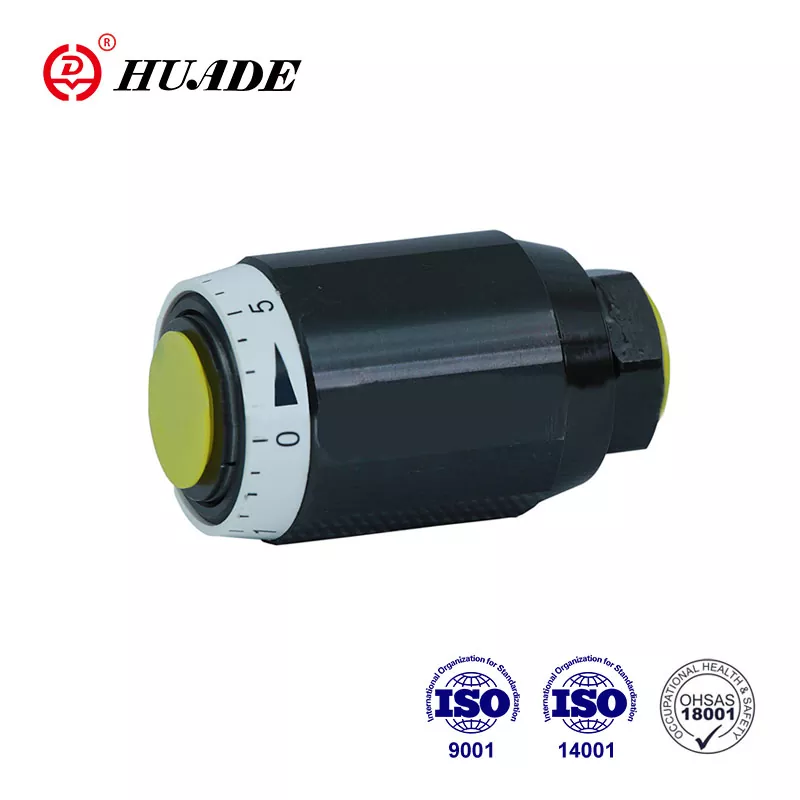

MG型（スロットルバルブ）
このバルブは流れの両方向に絞ります。流体はサイドドリルを通って絞り点まで流れます。これは、ハウジング (2) と調整可能なスリーブ (1) の間に形成されます。調整可能なスリーブ (1) を回転させることにより、スロットル断面積を無段階に変更できます。
MGタイプスロットルバルブの構造
MG型スロットルバルブの記号
