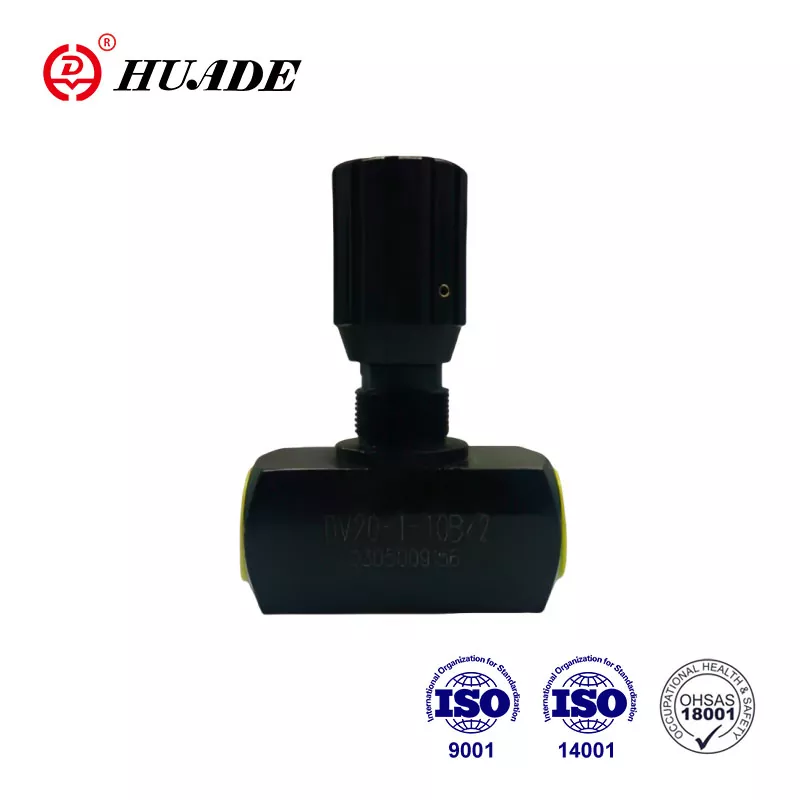

スロットルバルブDV

バルブタイプDVは、スロットル/分離バルブです。 1979年に中国政府とドイツ政府の間の戦略的パートナーシップを通じて設立されたHuade Hydraulicは、大規模な生産規模を形成しました。 Rexrothから高度なテクノロジーを導入することで、Huade®スロットル/分離バルブDVは優れたパフォーマンスを提供します。これは、国際的に有名なブランドの同様の製品に代わる手頃な価格の代替品です。

スロットルバルブDVの製品パラメーター

スロットルバルブDVの製品機能とアプリケーション

特徴：

▶スレッド接続

▶サブプレートの取り付け

応用：

スロットル/分離バルブタイプDVは、正確なオイルフローを設定するのに役立ち、シャットオフ機能にも使用できます。

スロットルバルブDVのセクションとシンボル

スロットル/分離バルブタイプDVは、基本的にハウジング（1）、ロックデバイスを使用した調整ノブ（2）で構成されています（3）。調整ノブ（2）を左に回すことにより、スロットルピン（5）を使用したスピンドル（4）を最大値に増やします。調整ノブ（2）を右に回すことにより、スロットルピン（5）を使用したスピンドル（4）は、漏れなく完全に閉じるまでフローセクション（6）を減少させます。繰り返し設定の場合、スピンドル（4）の上端にカラースケール（7）が提供されます。色付き三角形（8）の領域は、バルブがどれだけ開いているかを示します（色付きの三角形が大きくなるほど、開口部が大きくなります）。フロー設定は、デバイスのロックによってロックされます（3）。

スロットルバルブDVの構造

スロットルバルブDVのシンボル
