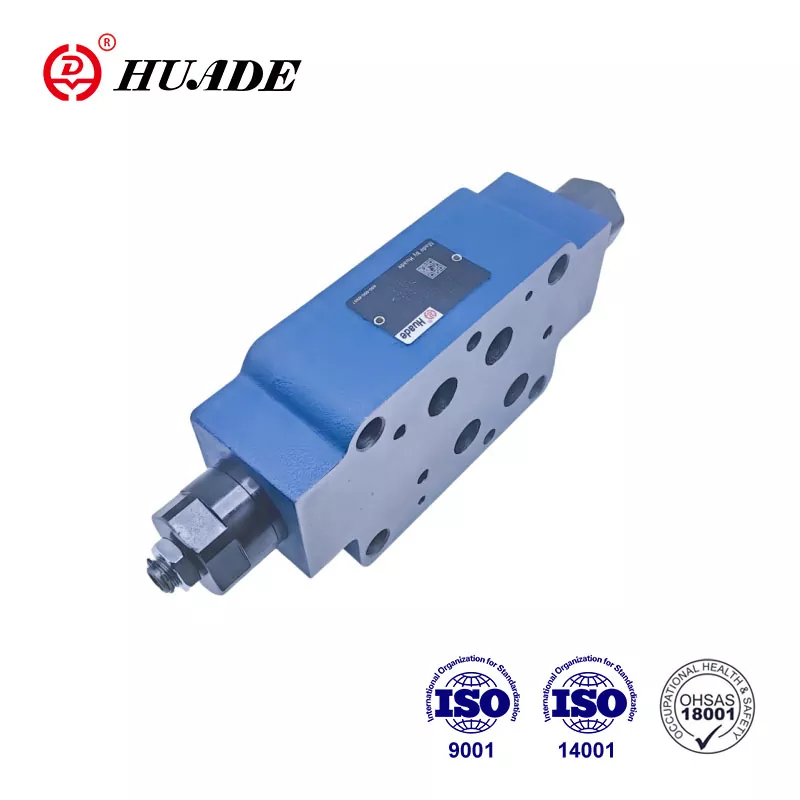

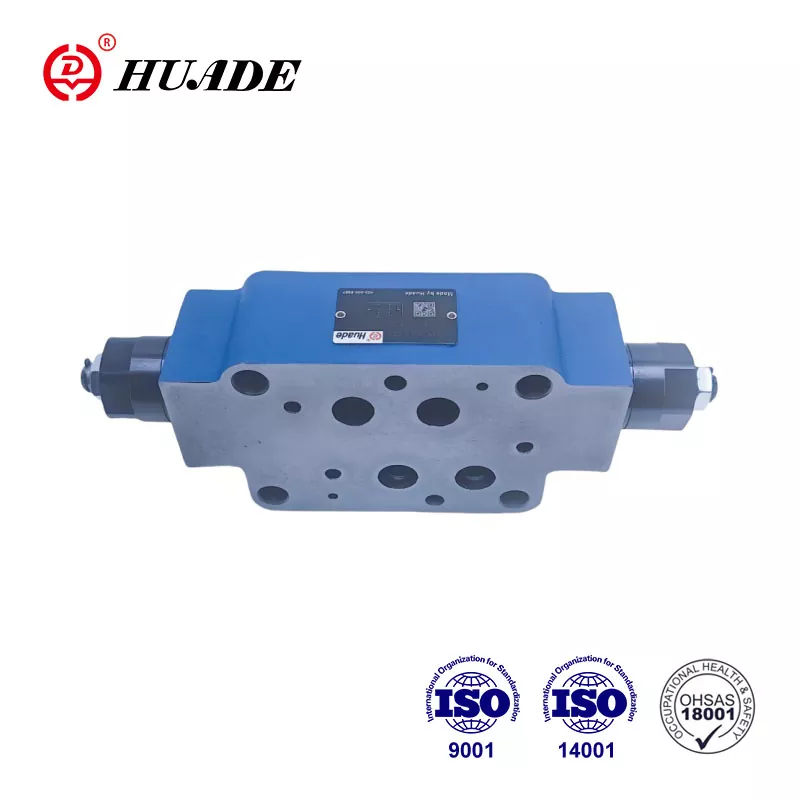

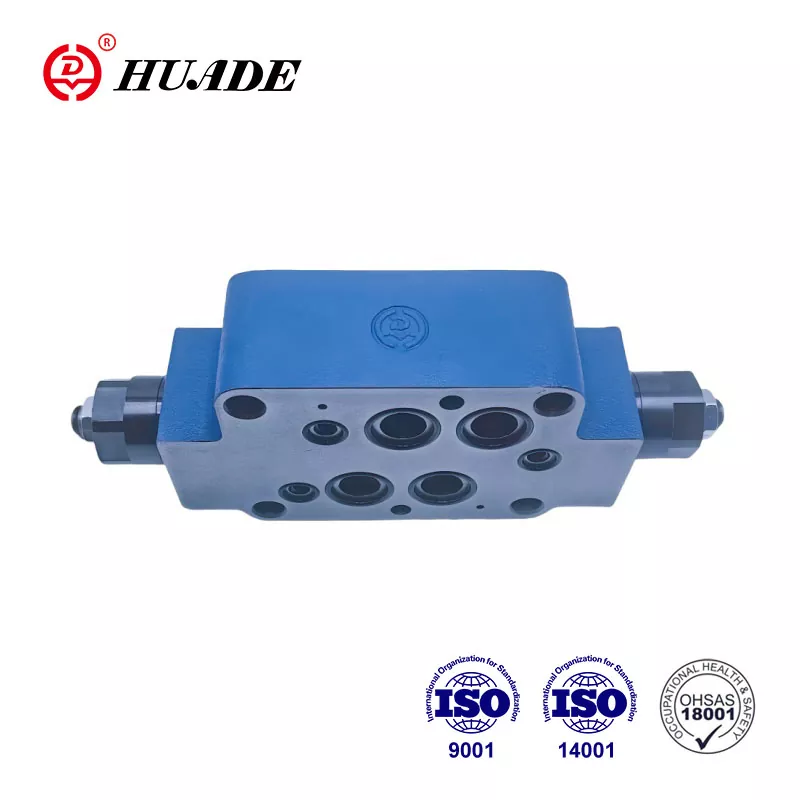

サンドイッチ プレート設計 バルブ タイプ Z 2 FS 16 はダブル スロットル/チェック バルブです。このバルブの機能は、入口または出口の流れを制御することです。 Huade® Z 2 FS 16 が Rexroth® Z2FS 16 3XB に代わることができるのは、主に Rexroth との長期にわたる協力によるものです。工場では製品の品質が厳格に管理されており、すべてのスロットルチェックバルブは国際基準を満たしています。
|
技術データ（これらのパラメータ以外のアプリケーションについては、お問い合わせください。） |
|||
|
サイズ |
6 |
16 |
22 |
|
最大流量(L/min) |
80 |
250 |
350 |
|
最高使用圧力(MPa) |
31.5 |
35 |
|
|
圧力流体 |
鉱物油(NBRシール用)、またはリン酸エステル(FPMシール用) |
||
|
粘度範囲(mm²/s) |
10～800 |
||
|
流体温度範囲(℃) |
-30 ～ +80 |
||
特徴：
▶ サンドイッチプレートのデザイン
▶ DIN 24 340、A、ISO 4401、CETOP への移植パターン - RP 121H
▶ 2 つのサービス ポートによるメイン フローまたはパイロット フローの制限
▶ メータインまたはメータアウト制御。
応用：
スロットルチェックバルブ Z 2 FS 16 は、1 つまたは 2 つのサービスポートでメインまたはパイロットオイルの流れを制限するために使用されます。
バルブ タイプ Z 2 FS 16 は、サンドイッチ プレート設計のダブル スロットル/チェック バルブです。対称的に配置された 2 つのスロットル/逆止弁は、(調整可能なスロットル スプールによって) 一方向の流れを制限し、他の方向の自由な戻り流れを許可します。
メインフロー制限
ダブルスロットル/逆止弁は方向弁とサブプレートの間に取り付けられ、アクチュエータの速度を変更します（主流量制限）。
パイロット流量制限
パイロット操作の方向制御弁の場合、ダブル スロットル/逆止弁はパイロット チョーク調整 (パイロット流量制限) として使用できます。この場合はメインバルブとパイロットバルブの間に取り付けます。
ダブルスロットル・チェックバルブ タイプZの構造 2 FS 16 3XB
油圧システムの原理
