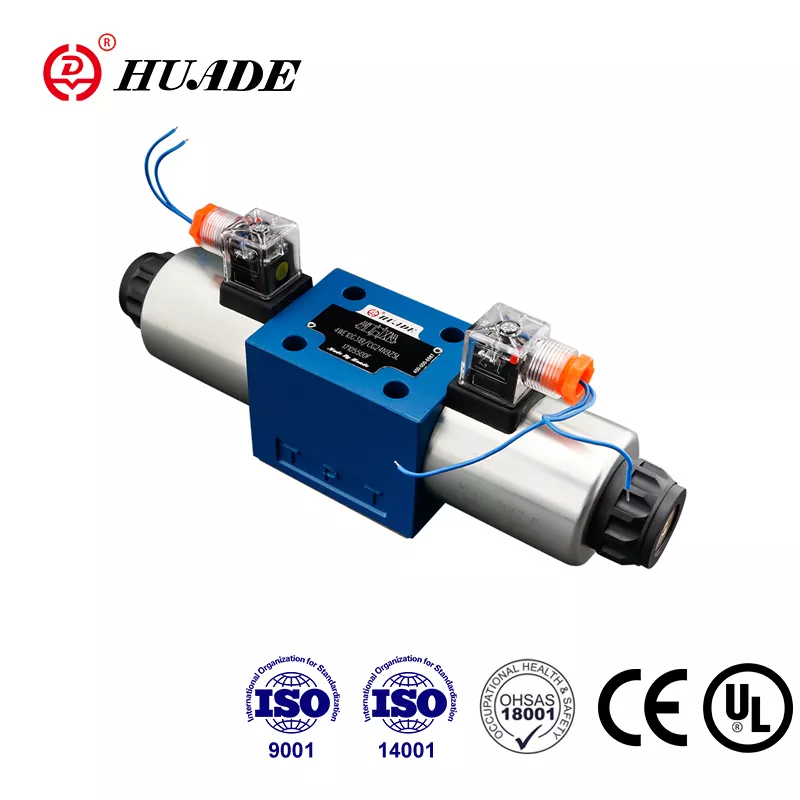

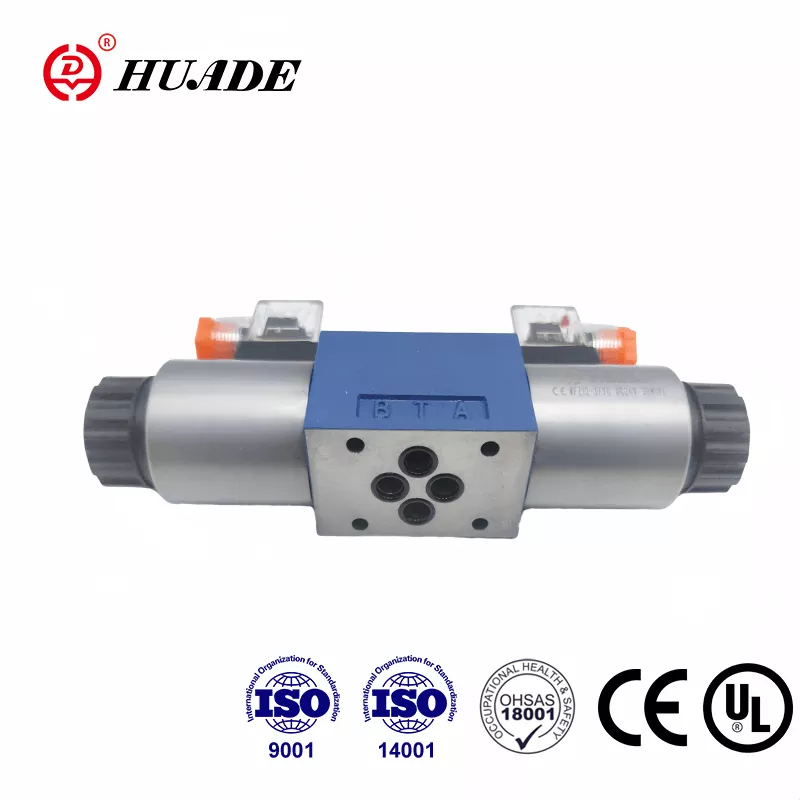

Rexroth 用方向制御弁 4WE 10 E

Huafilter は、Huade® ブランドの方向性スプールバルブを中国で数年間供給し、油圧システムを修理しています。 2023年にHuade Hydraulic社の国際代理店となり、海外事業を開始しました。 Rexroth 用方向制御弁 4WE 10 E は、高品質かつ低価格で中国および海外で広く販売されています。 Huade® は中国の油圧業界の優れたブランドです。すべての方向性スプールバルブには 1 年間の保証が付いています。保証期間内であれば無料で修理させていただきます。品質がお客様の要求を満たしていることを確信しています。テクニカルサポートエンジニアによる優れたアフターサービスを提供します。コスト効率が高く信頼性の高い油圧製品と一流のサービスについては、当社にお問い合わせください。

お問い合わせを送信

製品説明

1979 年に中国とドイツ政府間の戦略的パートナーシップを通じて設立された Huade Hydraulic は、中国の油圧産業の大手メーカーになりました。 Huade® 方向性スプールバルブタイプ 4WE 10 E は、Rexroth® の同じモデルを完全に置き換えることができます。 Huade は世界中から輸入した 750 台以上の高度な生産設備を使用し、品質を重視しています。 4WE 10 ソレノイド方向切換弁シリーズは UL 認証に合格しています。このラインの類似製品よりも技術が進歩しており、耐久性が優れています。工場はISO9001、ISO14001、OH SAS18001に合格しています。 Huade® 油圧方向切換弁は、信頼性の高い性能により、多くの国家技術機器および防衛機器の変革プロジェクトに関与しています。

Rexroth 用方向制御弁 4WE 10 E の製品パラメータ

最高使用圧力	ポートA.B.P (MPa)	31.5まで
	ポートT (MPa)	16
最大流量 (L/min)		120
断面図 (スイッチング位置 0):		記号Q付き公称面積の約6% 記号あり W 約3%
圧力流体		鉱物油（NBRシール用）またはリン酸エステル（FPMシール用）
圧力流体温度範囲（℃）		-30～+80
粘度範囲 (mm2/s)		2.8～500
重量(kg)	1ソレノイド付きバルブ	5.1(直流)、4.3(交流)
	2ソレノイド付きバルブ	6.7(直流)、5.1(交流)

製品の特徴レックスロス用方向制御弁 4WE 10 E

特徴：

▶ ダイレクトソレノイド式方向切換スプールバルブを標準装備

▶ 取り外し可能なコイルを備えたウェットピン DC または AC ソレノイド

▶ 長寿命

▶ 完璧な輪郭

▶ オプションのハンドオーバーライド

▶ 耐圧チャンバーを開けずにコイルを交換可能

▶ 中央または個別の電気接続の選択

▶ Din 24 340 フォーム A、ISO 4401、CETOP への移植パターン - RP 121H

レックスロス用方向制御弁 4WE 10 E の機能、セクション

方向制御弁４ＷＥ１０は、基本的に、ハウジング（１）、１つまたは２つのソレノイド（２）、制御スプール（３）、および１つまたは２つのリターンスプリング（４）を備える。停止時、制御スプール (3) はリターンスプリング (4) によって中央または初期位置に保持されます (インパルススプールの場合を除く)。制御スプール (3) は湿式ピンソレノイド (2) によって操作されます。ソレノイド (2) の力は制御スプール (3) に作用し、制御スプール (3) を静止位置から希望の最終位置まで動かします。これにより、P から A、B から T、または P から B、A から T への自由な流れが可能になります。

ソレノイド (2) の通電を切ると、制御スプール (3) はリターンスプリング (4) によって初期位置に戻ります。

オプションのハンドオーバーライド (5) を使用すると、ソレノイドに通電せずに制御スプール (3) を動かすことができます。

WE 10 30Bシリーズの構造図
