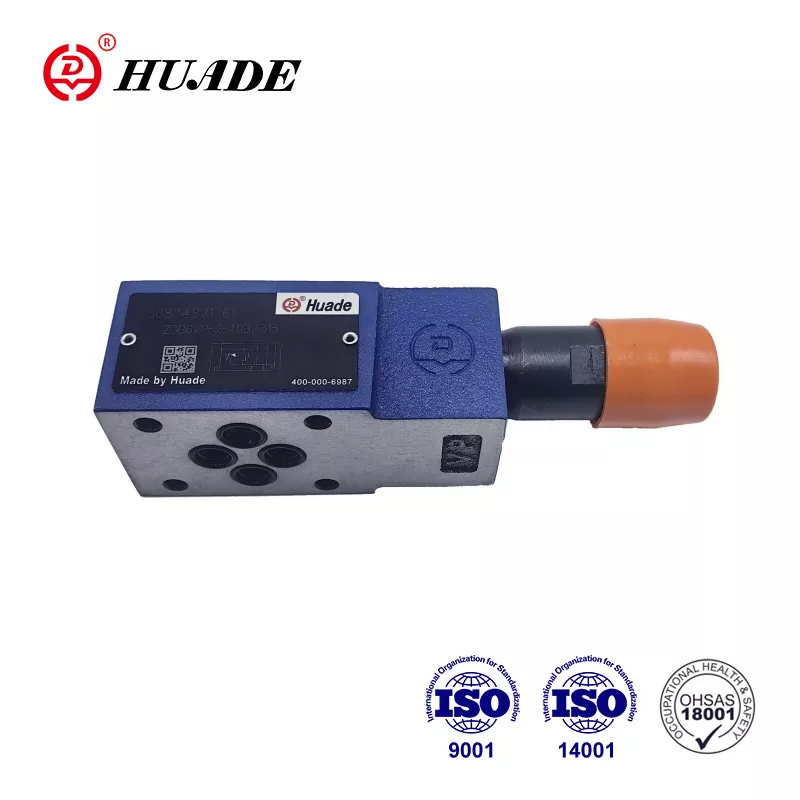

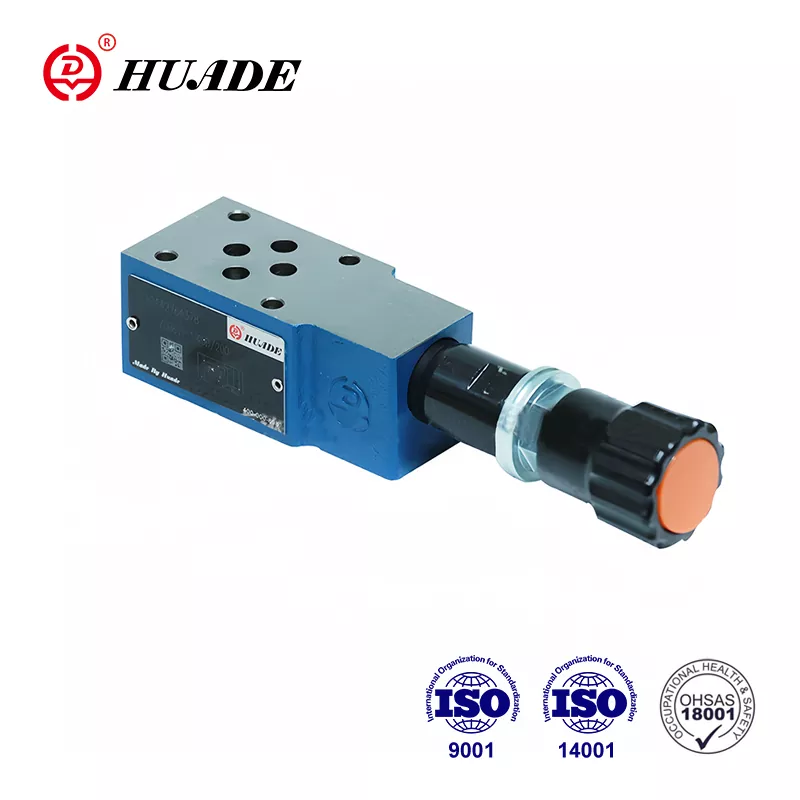

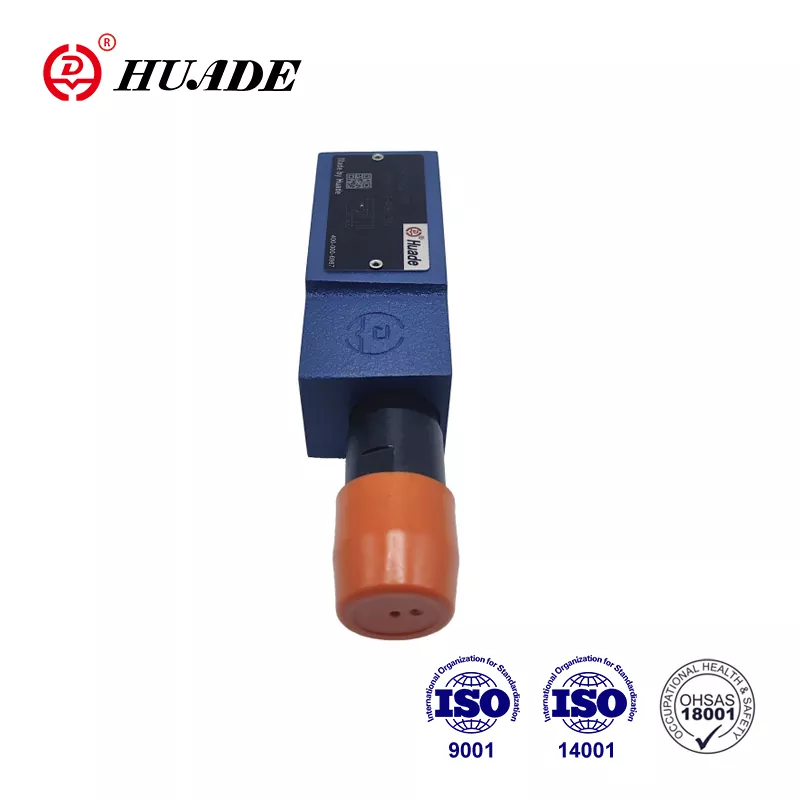

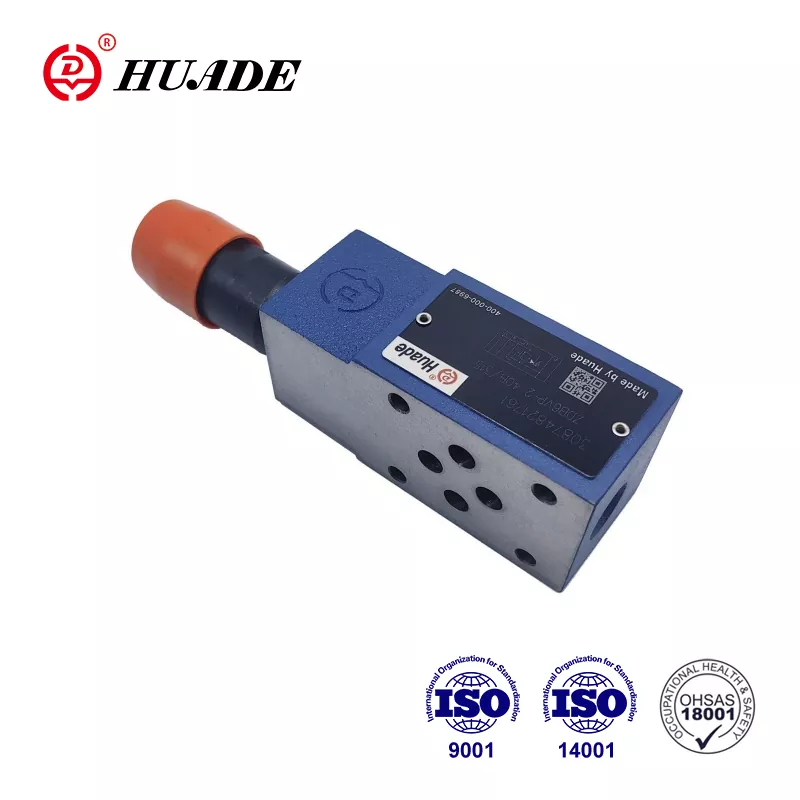

圧力リリーフバルブ ZDB 6 は、Rexroth® が提供する製品を置き換えることができます。実際、Huade Hydraulic は Rexroth と 2 回にわたり長期協力関係にあります。この協力により、Huade® 圧力バルブは、性能、品質、互換性の点で Rexroth 製品と同じレベルに達することができます。工場はISO9001、ISO14001、OH SAS18001を取得しています。工場は生産規模が大きく、コストを効果的に管理し、顧客に費用対効果の高い実用的な油圧バルブを提供できます。 Huade® 油圧製品は、その信頼性と安定した性能により、軍事産業や海洋産業で広く使用されています。
圧力流体
鉱物油(NBRシール用)、またはリン酸エステル(FPMシール用)
圧力流体 - 温度範囲 (℃)
-30~+80
粘度範囲 (mm/s)
10~800
液体の汚れの程度
最大許容汚染度液体は NAS 1638、クラス 9 に準拠しています。 β₁₀≥75
最高使用圧力 (MPa)
31.5まで
圧力調整可能、最大。設定値(MPa)
5まで、10まで、20まで、31.5まで
最大流量 (L/分)
60まで
重さ
タイプ ZDB 6 (Kg)
約1
タイプ Z2DB 6 (Kg)
約。 1.2
特徴:
▶ サンドイッチプレートバルブ
▶ 4つの圧力範囲
▶ 5つの回路オプション
▶ 1 つまたは 2 つの圧力解放カートリッジ付き
▶ 4つの調整要素。
・ロータリノブ
・六角スリーブ、保護キャップ付
・ロック可能な目盛り付きロータリーノブ
・ロック可能なロータリーノブ
応用:
圧力リリーフバルブ ZDB 6 は、油圧システム内の圧力を制限するために使用されます。
圧力リリーフバルブタイプ ZDB および Z2DB はパイロット操作で、サンドイッチプレート設計です。
これらは基本的にハウジング (7) と 1 つまたは 2 つの圧力リリーフバルブカートリッジで構成されています。
システム圧力は調整要素 (4) によって設定されます。
静止状態では、バルブは閉じています。 Aポートの圧力がスプール(1)に作用します。同時に、圧力はオリフィス(2)を通ってスプール(1)のバネ負荷側に伝わり、オリフィス(3)を介してパイロットポペット(6)に伝わります。ポート A の圧力がスプリング (5) の設定値を超えると、パイロットポペット (6) が開きます。流体は、スプール (1)、オリフィス (3)、チャネル (8) のバネ負荷側からポート T に流れることができます。結果として生じる圧力降下によりスプール (1) が移動し、接続 A から T が開きます。スプリング (5) に設定された圧力が維持されます。
2 つのスプリング室からのパイロット オイルは、ポート T を介して外部のタンクに戻ります。
圧力リリーフバルブ ZDB 6 の構造と記号
1.流体は濾過する必要があります。最小フィルター粗さは20㎛です。
2.タンクは密閉し、空気入口にエアフィルターを取り付けてください。
3.工場出荷時にサブプレートのない製品は、必要な場合は特別に注文してください。
4.バルブ固定ねじは高強度レベル(クラス10.9)を使用してください。サンプルブックに記載されているパラメータに合わせて選択してご使用ください。
5. バルブと連動する面の粗さは0.8が必要です。
6. 相手材の表面仕上げは0.01/100mmまでとなります。
