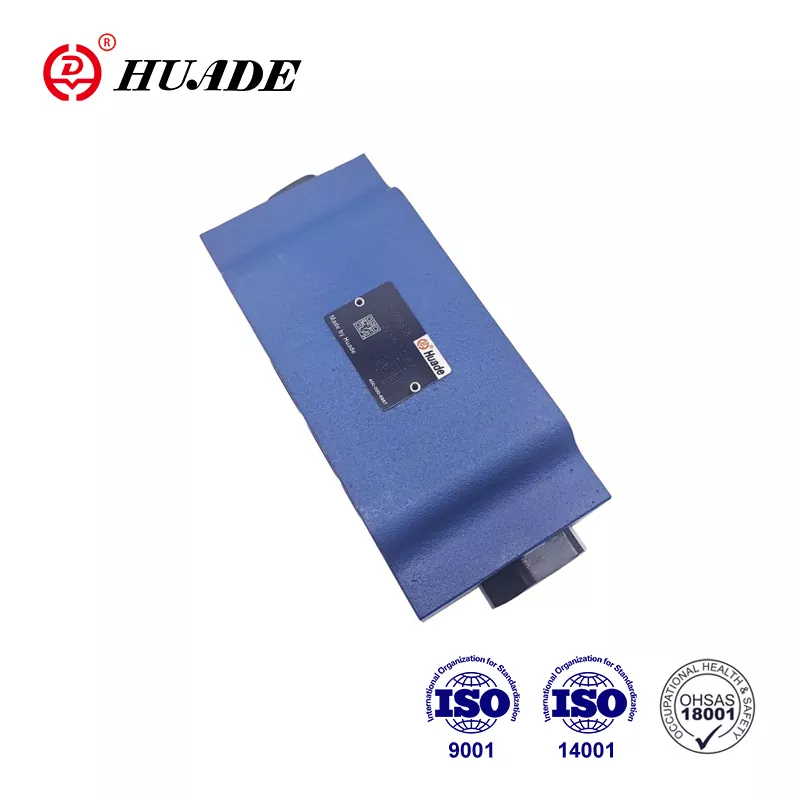

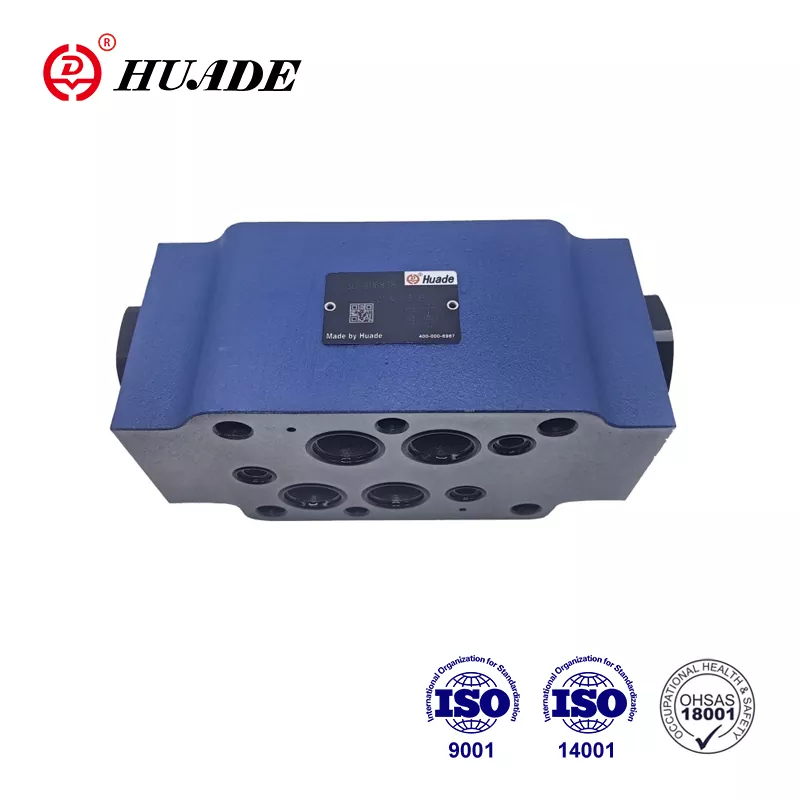

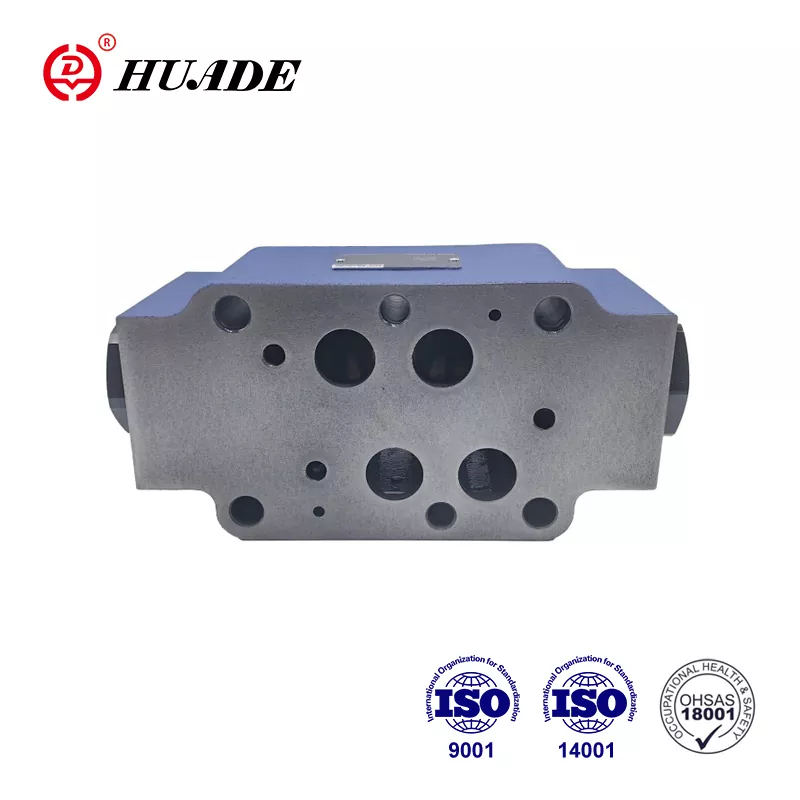

チェックバルブサンドイッチプレート Z2S 22

Huafilterは、2023年に北京華徳油圧工業グループの唯一の海外正規代理店となりました。当社は中国で長年にわたり油圧逆止弁の供給を専門としています。弊社が販売したチェックバルブサンドイッチプレートZ2S 22の品質は1年間保証いたします。品質は必ずご要望に応えます。当社の逆止弁は常に国際規格に準拠しており、経験豊富なエンジニアによるタイムリーな技術サポートにより、優れたアフターサービスを提供しています。高品質、低価格、安定した性能の油圧バルブをお探しの場合は、ぜひ当社までお問い合わせください。

製品説明

中国の油圧トランスミッションおよび制御技術の大手メーカーである Huade は、Rexroth と 2 つの長期協力経験を持っています。 Huade® 逆止弁 Z2S 22 は、高品質かつ低価格のよく知られた製品と競争力があります。工場はISO9001、ISO14001、OH SAS18001を取得しています。 Huade® 逆止弁は、このラインの類似製品よりも高度な技術と耐久性を備えています。中国では有名なナショナルブランドです。 Huadeの油圧バルブは、その優れた性能により軍事産業やその他の分野で広く使用されています。

チェックバルブサンドイッチプレートZ2S 22の製品パラメータ

サイズ	6	10	16	22
最大流量 (L/分)	60まで	120まで	300まで	450まで
最高使用圧力(MPa)	31.5まで
クラッキング圧力 (MPa)	特性曲線を参照
方向	記号を参照
面積率	A1/A2=1:3	A1/A2=1:11.45	A1/A2=1:11.8	A1/A2=1:13.6
面積率	A1/A2=1:3	A3/A2=1:2.86	A3/A2=1:2.8	A3/A2=1:2.8
圧力流体	鉱物油（NBRシール用）またはリン酸エステル（FPMシール用）
圧力流体温度範囲（℃）	-30～+80
粘度範囲 (mm2/s)	2.8～500
重量 (kg)	約0.8	約3	約6.5	約12

チェックバルブサンドイッチプレートZ2S 22の製品特長と用途

特徴：

▶ 垂直スタッキングアセンブリ用

▶ 1 つまたは 2 つのサービスポートを漏れなく閉鎖する場合

▶ Porting pattern to Din 24 340 form A, ISO4401 and CETOP - RP 121H

応用：

逆止弁 Z2S 22 は縦積み設置に使用します。必要に応じて、1 つまたは 2 つの作動油ポートを漏れなく密閉できます。

逆止弁サンドイッチプレートZ2S 22の機能・部位・記号

油圧パイロット操作逆止弁 Z2S 22 は、サンドイッチプレート設計の新シリーズです。これらは、1 つまたは 2 つのサービスポートを長期間にわたっても漏れなく閉鎖するために使用されます。フリーフローは、A1 から A2 または B1 から B2 に発生します。 A1 B1 の逆方向の流れが遮断されます。流体が A1 から A2 に流れると、スプールが圧力を受けて右に押され、ボールポペットバルブが開き、ポペットが開きます。バルブを確実に正しく閉じるには、方向制御バルブの A2 B2 サービスポートを中立位置でタンクに接続する必要があります。

Z2Sのシンボル

Z2Sの代表的な回路例
