油圧システムや水道パイプラインを扱う場合、適切な逆止弁を選択することで、スムーズな動作と高価な修理の違いが生まれます。亜鉛メッキ逆止弁タイプ S は、多くの産業用途で人気のある選択肢となっていますが、他の選択肢との違いを理解するのは必ずしも簡単ではありません。
亜鉛メッキ逆止弁S型とは何ですか？

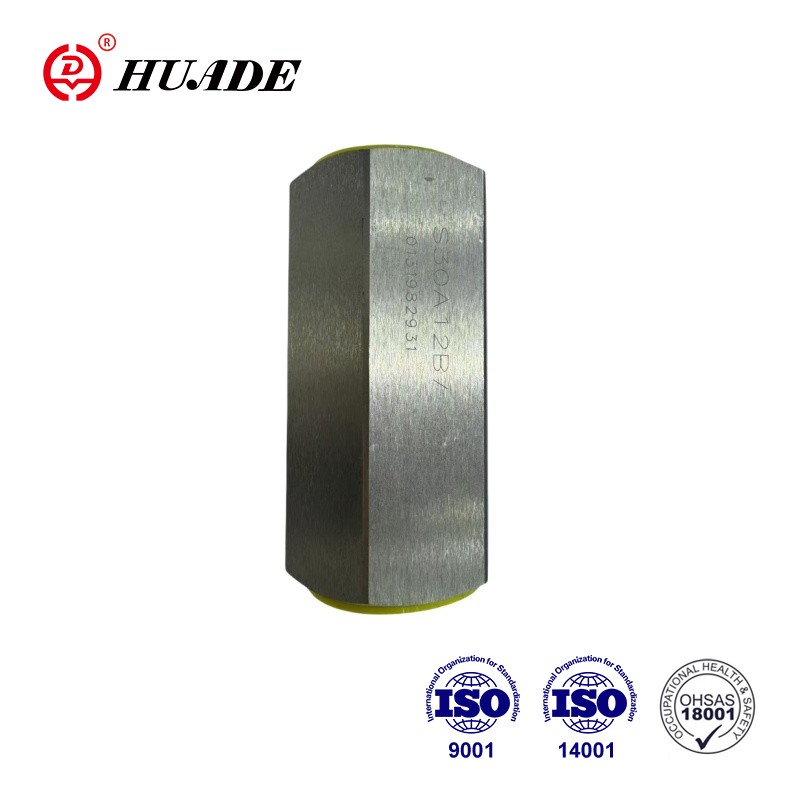

亜鉛メッキ逆止弁タイプ S は、配管システム内での流体の逆流を防止する一方向流量制御装置です。 「亜鉛メッキ」部品とは、バルブ本体に溶融亜鉛メッキまたは電気メッキのいずれかによって保護亜鉛コーティングが施されていることを意味します。この亜鉛層は錆や腐食に対するシールドとして機能するため、屋外の設置や給水システムでこれらのバルブがよく見られます。
「タイプ S」の指定は、油圧機器を対象とするか標準配管を対象とするかによって意味が異なります。油圧用途では、タイプ S は通常、最大 450 bar (約 6,500 psi) の圧力に対応できるバネ仕掛けのポペットまたはプランジャーの設計を指します。パイプライン作業の場合、S はソケット溶接接続を備えたスイング 逆止弁または特定のメーカーのシリーズを示す場合があります。 2 つの設計はまったく異なる動作をするため、この違いは重要です。
タイプSのメカニズムはどのように機能しますか?
亜鉛メッキ逆止弁タイプ S の油圧バージョンは、中心線に沿ってスライドするバネ仕掛けのプランジャーを使用します。流体圧力がプランジャーを十分に強く押すと、スプリングが圧縮されてバルブが開きます。圧力が低下するか逆転しようとすると、スプリングがプランジャーをシートに押し戻し、しっかりとしたシールを形成します。これは素早く起こるため、ウォーターハンマー (パイプ内で時々聞こえる大きな衝撃音) を防ぐことができます。
一方、パイプライン タイプ S には、通常、ヒンジでスイングするディスクまたはフラップが付いています。重力と前方の流れによってディスクが押し広げられ、流れが止まるとディスクは元の位置に戻ります。この設計は、より大きなパイプサイズをうまく処理し、水中の固体粒子を気にしませんが、プランジャータイプよりもゆっくりと閉まります。これら 2 つのどちらを選択するかによって、亜鉛メッキ 逆止弁 Type S が実際の条件でどのように機能するかが決まります。
亜鉛メッキ塗装について理解する
亜鉛めっきプロセスでは、約 840°F の溶融亜鉛に鋼部品を浸漬します。これにより、鋼鉄にしっかりと結合する内側の亜鉛と鉄の合金層と、環境暴露による影響を軽減する外側の純粋な亜鉛層という複数の層が作成されます。この外層が腐食すると、犠牲保護と呼ばれるプロセスを通じて実際にその下の鋼材を保護します。
溶融亜鉛めっきでは、通常、45 ～ 85 ミクロンの厚さのコーティングが生成され、通常の大気条件では 50 年以上持続します。亜鉛メッキ逆止弁タイプ S は、特に屋外または暖房のない建物に設置された場合に、この長期にわたる保護の恩恵を受けます。ただし、亜鉛コーティングには温度制限があります。 200°C (392°F) を超える温度に継続的にさらされるとコーティングが損傷し、250°C を超えると亜鉛がスチールから剥がれ始めます。つまり、亜鉛メッキ逆止弁 Type S は、蒸気や高温の作動油ではなく、冷温流体を扱うシステムで最適に機能します。
圧力と流量の仕様
一般的な油圧亜鉛メッキ逆止弁タイプ S は、ポート サイズに応じて 35 ～ 40 MPa の使用圧力に対応できます。小さいサイズ (6mm ～ 15mm) の定格は通常 40 MPa ですが、大きいサイズ (20mm ～ 30mm) の定格は 35 MPa に制限される場合があります。最大流量の範囲は 15 ～ 300 リットル/分で、ほとんどの移動式油圧機器や産業機械に対応します。
クラッキング圧力 (バルブを開くために必要な最小圧力) も重要な数値です。ほとんどの Type S 設計では、この範囲は 0 ～ 0.6 MPa です。クラッキング圧力が低いということは、バルブがより簡単に開き、システムのエネルギー損失が減少することを意味します。ただし、設定が低すぎると、流量が変動したときにバルブがバタつく可能性があります。この問題を回避するには、亜鉛メッキ逆止弁タイプ S がシステムの最低動作圧力と一致している必要があります。
タイプ S 設計の流れ抵抗は、流体がスプリングの張力に抗してプランジャーを真っすぐに押し上げる必要があるため、スイング逆止弁よりも高くなります。これにより、グローブバルブで見られるのと同様の圧力降下が発生します。圧力降下が非常に重要となる高流量アプリケーションの場合は、タイプ S が正しい選択であるかどうか、またはスイング チェックがより適切に機能するかどうかを計算することをお勧めします。
亜鉛メッキバルブの温度に関する考慮事項
亜鉛メッキ逆止弁タイプ S の温度範囲は、通常、内部の流体に対して -20°C ～ 80°C です。周囲温度は -20°C ～ 50°C の範囲に保つ必要があります。これらの制限は、バルブ内部で使用される亜鉛コーティングとシール材料の両方に起因します。
温度が継続的に 200°C を超えると、亜鉛コーティングが分解され始めます。 350°C までの短時間の暴露では直ちに故障が発生することはありませんが、高温でのサイクルを繰り返すと確実にバルブの寿命が短くなります。システムで定期的に 180°F を超える温水を使用する場合は、亜鉛メッキ逆止弁 Type S の代わりにステンレス鋼のオプションを検討する必要があります。
一般に、亜鉛めっきコーティング自体にとって低温はそれほど問題になりませんが、水系での氷の形成に注意する必要があります。バルブ本体内の水が凍結膨張すると、バルブ本体が割れる可能性があります。適切な防寒、またはグリコール混合物の使用は、季節システムでのこの問題を防ぐのに役立ちます。
亜鉛メッキチェックバルブ タイプ S が最適に機能する場所
防火システムは、亜鉛メッキ逆止弁の主な用途です。消防用逆止弁に必要な UL および FM 認定では、多くの場合、亜鉛メッキ鋳鉄またはダクタイル鋳鉄の構造が指定されています。これらのシステムの Type S 設計は、防火スプリンクラーライザーからの逆流を防止し、必要なときにいつでも水が利用できるようにします。亜鉛メッキコーティングは、湿気の多いバルブルームや屋外設置でも数十年間の保護を提供します。
灌漑システムは、亜鉛メッキ逆止弁タイプ S の設置からも恩恵を受けます。農業用ポンプ場、ゴルフコースの給水システム、地方自治体の灌漑ネットワークはすべて、ポンプラインの呼び水を維持し、逆流を防ぐために逆止弁を使用しています。亜鉛コーティングは、ステンレス鋼ほどではありませんが、裸の鋼よりも肥料や灌漑用水中の鉱物への曝露にうまく対処します。
掘削機、クレーン、農業機械などの移動式油圧機器では、亜鉛メッキ逆止弁タイプ S の高圧油圧バージョンが一般的に使用されています。これらのバルブは、機械の停止時や負荷の突然の変化時に圧力スパイクから油圧ポンプやモーターを保護します。コンパクトなデザインは狭いスペースにもフィットし、亜鉛メッキ仕上げは現場での雨や泥にさらされても錆びません。
地方自治体の配水システムでは、ポンプ場や圧力ゾーンの境界で、より大きな亜鉛メッキのスイング逆止弁 (メーカーによってはタイプ S と呼ばれることもあります) が使用されることがあります。これらの設備は、ポンプが停止したときに水がポンプを通って逆流するのを防ぎ、機器を保護し、配水ネットワーク内の適切な圧力ゾーンを維持します。
インストールのベストプラクティス
亜鉛メッキ逆止弁 Type S を正しく取り付けるには、流れ方向を確認することから始まります。すべてのチェックバルブには、流体がどの方向に流れるかを示す矢印が本体に成形または刻印されています。逆方向に取り付けると、バルブが常に閉じたままになり、システムが完全にブロックされます。
バルブは任意の向き (水平、垂直、斜め) で設置できますが、閉じるときに重力によってプランジャー シートが適切に固定されるため、タイプ S の設計では上向きの流れを伴う垂直設置が多くの場合好まれます。水平配管では、パイプの応力がバルブ本体に伝わるのを防ぐために、バルブの両側に適切なサポートがあることを確認してください。
ネジ接続には適切なシーラントが必要ですが、バルブ内にテープやコンパウンドが入り込むと可動部品に干渉する可能性があるので避けてください。ネジ付き亜鉛メッキ逆止弁タイプ S の取り付けには、PTFE テープまたは流体と互換性のあるパイプドープを使用してください。特に鋳鉄構造の場合、バルブ本体に亀裂が入る可能性があるため、ねじ接続を締めすぎないでください。
フランジ接続では、ガスケットが適切に装着されることを保証するために、星形パターンに従って均一なボルト トルクが必要です。フランジ面の亜鉛メッキ仕上げは、ガスケットのシールに十分なほど滑らかである必要がありますが、亜鉛メッキが粗い場合は、組み立て前に軽くサンディングする必要がある場合があります。ガスケットの材質と、亜鉛メッキ逆止弁タイプ S の流体および動作温度の両方に対する適合性を確認してください。
メンテナンス要件
定期的な検査により、亜鉛メッキ逆止弁 Type S が確実に動作するように維持されます。インストール後の最初の 6 か月間は、月次チェックにより、インストールの問題を早期に発見することができます。その後は、ほとんどのアプリケーションでは通常、四半期ごとの検査で十分です。検査中は、バルブ本体周囲の漏れの兆候、動作中の異常なノイズ、またはバルブの問題を示す可能性のあるシステム圧力の変化を探します。
亜鉛メッキ逆止弁タイプ S の内部部品は、配管システムからの破片で汚れる可能性があります。上流にストレーナまたはフィルタを取り付けると (油圧用途には 15 ミクロンのフィルタを推奨)、固体粒子がプランジャに詰まったり、バルブシートの下に溜まったりするのを防ぎます。この簡単な追加により、バルブの寿命が大幅に延長され、メンテナンスの必要性が軽減されます。
ウォーターハンマーや大きな閉止音に気付いた場合は、バルブが流量に対して大きすぎるか、クラッキング圧力の設定が低すぎる可能性があります。スプリングのプリロードを調整するか (バルブの設計で許容される場合)、またはバルブを別のサイズに交換することで、これらの問題を解決できます。バルブシートからの漏れが持続する場合は、通常、シール面に破片が付着しているか、シートが磨耗しているため交換が必要であることを意味します。
外側の亜鉛メッキ塗装は最小限のメンテナンスで済みますが、表面に白錆（湿った保管汚れ）が形成されている場合は、拭き取り、バルブを十分に乾燥させてください。この白い腐食生成物は酸化亜鉛で、見た目は悪いですが、実際にはその下の鋼材を保護しています。母材金属までの真の腐食は赤または茶色の錆として現れ、その箇所の亜鉛コーティングが機能しなくなったことを示します。
材料オプションの比較
亜鉛メッキ逆止弁 Type S と他の材質のどちらを使用するかを決める場合、主な要素はコストと耐食性です。亜鉛メッキ鋼はその中間に位置します。コストはステンレス鋼よりも約 40% 低くなりますが、裸の炭素鋼や鋳鉄よりもはるかに優れた腐食保護を提供します。
ステンレス鋼製逆止弁 (通常は 316 または 304 グレード) は、特に海水や化学薬品環境において最高の耐食性を発揮します。コーティングを損傷することなく高温に耐え、過酷な条件下でも長持ちします。ただし、ステンレス鋼のコストは亜鉛メッキ 逆止弁 Type S の 2.5 ～ 5 倍です。淡水または穏やかな工業環境での予算重視のプロジェクトの場合、亜鉛メッキのオプションの方が経済的に合理的です。
青銅製逆止弁は、住宅の配管や高温が必要な場所でうまく機能しますが、亜鉛メッキ逆止弁タイプ S よりも低い圧力に制限されます。タイプ S 油圧設計の 450 bar の能力は、青銅が処理できるものをはるかに超えています。ブロンズほどではないものの、バルブあたりのコストも高くなります。
裸鋼または鋳鉄製逆止弁は初期費用が安くなりますが、腐食環境では塗装やその他の保護が必要です。通常、メンテナンス費用と耐用年数の短縮により、初期の節約は相殺されます。亜鉛メッキ逆止弁タイプ S は、極端な耐食性が必要とされないほとんどの状況で、より優れた長期的な価値を提供します。
よくある問題と解決策
チャタリングやバタつきは、クラッキング圧力閾値付近の圧力変動によりバルブが急激に開閉したときに発生します。この問題は、亜鉛メッキ逆止弁 Type S が実流量に対して大きすぎる場合によく発生します。解決策は、より小さいバルブを取り付けるか、バルブ設計で調整が可能な場合はクラッキング圧力設定を増やすことです。場合によっては、下流に小さなオリフィスまたは流れ制限を追加すると、流れパターンを安定させることができます。
ウォーターハンマーは、バルブが突然閉まるときに大きな衝撃音として現れます。タイプ S プランジャーの設計は、バネ仕掛けの閉鎖が迅速かつスムーズに行われるため、通常、スイング チェックよりもこの問題にうまく対処します。それでもウォーターハンマーが発生する場合は、よりゆっくりと閉じる特性を持つ別のバルブを使用するか、システムにウォーターハンマー防止装置を追加する必要がある可能性があります。パイプを適切にサポートすると、圧力サージによる騒音やストレスを最小限に抑えることもできます。
バルブシートを越えて漏れが発生すると逆流が発生し、逆止弁の目的全体が無効になります。少量の漏れ（0.25 cm3/min 未満または 1 分あたり約 5 滴）は、ほとんどの亜鉛メッキ逆止弁 Type S 設計の許容仕様の範囲内に収まります。過度の漏れは通常、シート内に破片が詰まっているか、シール面が磨耗しているか、またはスプリングが弱くなっていることを意味します。内部コンポーネントを洗浄または交換すると、ほとんどの漏れの問題が解決されます。
本体または接続部の周囲からの外部漏れは、ガスケットの破損またはハウジングの亀裂を示しています。ボルトを締めると軽微な水漏れは止まる可能性がありますが、漏れが続く場合は、バルブを分解し、シール面を検査し、ガスケットを交換する必要があります。バルブ本体に亀裂があると、構造の完全性が損なわれるため、バルブを完全に交換する必要があります。
市場オプションとサプライヤー
いくつかの大手メーカーが、さまざまな市場向けに亜鉛メッキ逆止弁 Type S の設計を製造しています。 Bosch Rexroth、Parker Hannifin、PONAR Wadowice は、モバイル機器や産業機械に必要な高圧機能とコンパクトなサイズを備えた高精度油圧バージョンを提供しています。これらの企業は詳細な技術データを提供しており、要求の厳しい油圧用途向けの適切なバルブの選択を支援します。
水および配管用途では、Watts (Ames ブランドを含む)、Mueller、およびさまざまな中国メーカー (FCV、Dervos、Neway) などの企業が、タイプ S または同様のシリーズ コードとして指定される亜鉛メッキ 逆止弁を製造しています。これらのバルブは通常、水道サービスの ANSI/AWWA 規格を満たしており、必要に応じて防火または飲料水の使用に関する適切な認証が付属しています。
価格はサイズ、圧力定格、認証によって大きく異なります。小型油圧亜鉛メッキ逆止弁タイプ S ユニット (6 mm ～ 15 mm ポート) の価格は 100 ドル未満ですが、4 インチ サイズの認定消防モデルは約 800 ～ 900 ドルです。大型の 12 インチのフランジ付きユニットは、特に UL または FM リストの場合、5,000 ドルを超える場合があります。認証コストとテスト要件により、認証されていない工業用バルブと比較して価格が大幅に増加します。
亜鉛メッキ逆止弁 Type S を調達する場合は、短納期を実現するために現地在庫を持つ代理店が必要か、それとも大量の場合に有利な価格を得るためにメーカーに直接注文できるかを検討してください。技術サポートの品質も重要であり、特に適切な選択がシステムのパフォーマンスと機器の保護に影響を与える油圧用途では重要です。
正しい選択をする
200°C 未満で作動し、中程度の化学薬品にさらされるシステムにおいて、手頃な価格で優れた腐食保護が必要な場合、亜鉛メッキ逆止弁タイプ S を選択するのが理にかなっています。油圧 Type S 設計の高圧機能は、スペースが狭く、圧力スパイクが一般的であるモバイル機器や産業機械に適しています。水道システムの場合、亜鉛めっきコーティングは、灌漑から防火までの用途で数十年にわたり役立ちます。
ただし、亜鉛メッキ逆止弁タイプ S が常に最良の選択肢であるとは限りません。 180°F を超える連続運転の高温システムでは、ステンレス鋼を使用する必要があります。海水や腐食性の高い化学用途でも、コストは高くなりますが、ステンレス鋼にアップグレードすることでメリットが得られます。非常に大きなパイプ サイズ (12 インチ以上) の場合は、亜鉛メッキの Type S 設計よりも、エポキシ コーティングまたはステンレス鋼のスイング チェックの方が適している可能性があります。
決定の主な要素は、動作圧力、温度範囲、流体の適合性、および環境への曝露です。発生しない条件に対して過剰な仕様を指定するのではなく、バルブの仕様を実際のシステム要件に合わせてください。適切に選択された亜鉛メッキ逆止弁タイプ S は、最小限のメンテナンスで長年にわたる信頼性の高いサービスを提供し、プロジェクトを予算内に抑えながらポンプと機器を保護します。
特定の状況 (油圧プランジャーとパイプラインのスイングチェック) でのタイプ S の意味を理解することは、アプリケーションに適切なバルブを確実に入手するのに役立ちます。疑問がある場合は、システムパラメータを確認して適切なバルブ構成を推奨できるメーカーまたは認定代理店に相談してください。時間をかけて正しい選択をすることで、後に費用のかかる間違いやダウンタイムを防ぐことができます。
