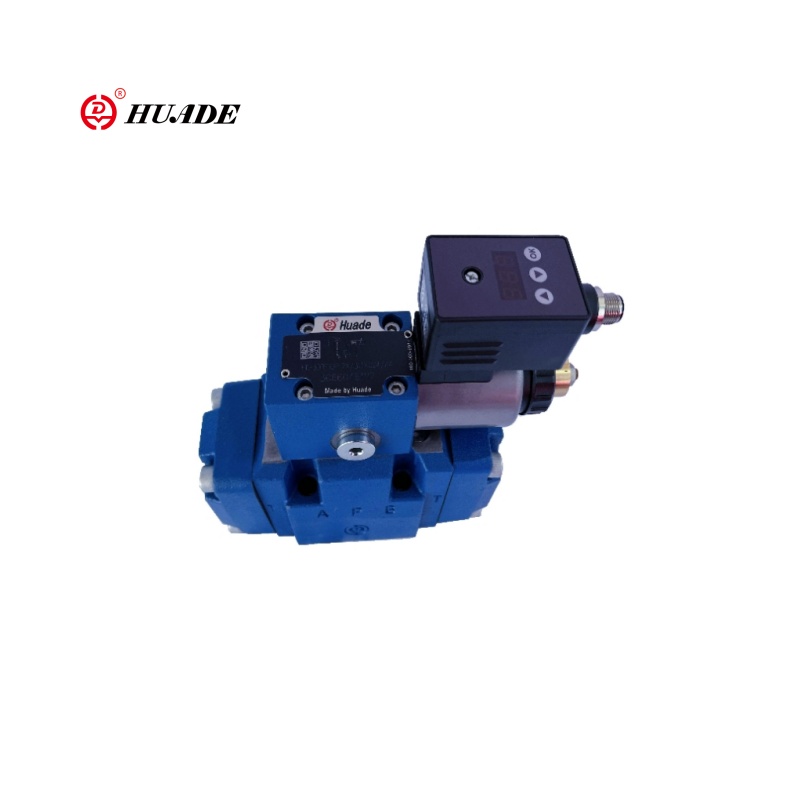

3方向パイロット操作の比例圧力低下バルブ3DRRE-7Xは、電気信号比を介して出口圧力を調整する高精度圧力制御コンポーネントです。バルブ3DRE-7Xは3方向設計を採用しています。圧力削減関数に加えて、Tportの降ろしを実現し、エネルギーを節約し、熱を減らすことができます。バルブは、調整がより正確で消費電力が低い小さなフローパイロットバルブによって駆動されます。
| 技術データ | |||
| 一般的な | |||
| サイズng | 10 | 16 | |
| 重量kg | タイプ3DREおよび3DREM | 7.5 | 10.3 |
| タイプ3dreeおよび3dreme | 7.6 | 10.4 | |
| 設置位置 | いずれも、できれば水平です | ||
| ストレージ温度範囲℃ | -20〜+80 | ||
| 周囲温度範囲℃ | タイプHD-3DREおよびHD-3DREM | -20〜+70 | |
| タイプHD-3DREEおよびHD-3DREME | -20〜+50 | ||
特徴：
▶3ウェイバージョン
▶回転可能なコイルを使用した比例ソレノイドによる動作
▶サブプレートマウント用
▶ISO 4401による移植パターン
▶最大圧力制限、オプション
▶単一のソースからのバルブと制御電子機器
▶統合エレクトロニクス（OBE）（タイプHD-3DRE（M）E）：
- コマンド値の圧力特性曲線の耐性はほとんどありません
▶外部制御電子機器（タイプHD-3DRE（M）
▶線形コマンド値圧力特性曲線
応用：
3方向パイロット操作の比例圧力低下バルブ3DRE-7Xは、工業用油圧システム、エンジニアリング機械、テスト機器とテストベンチ、航空宇宙および造船、高温油圧システム（連続鋳造機械など）などで使用できます。

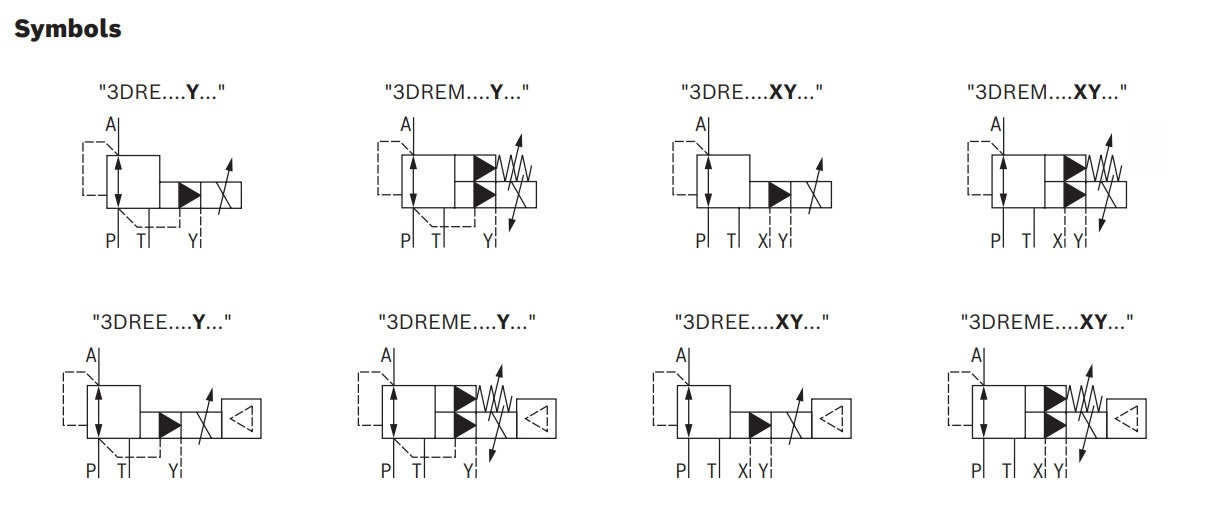

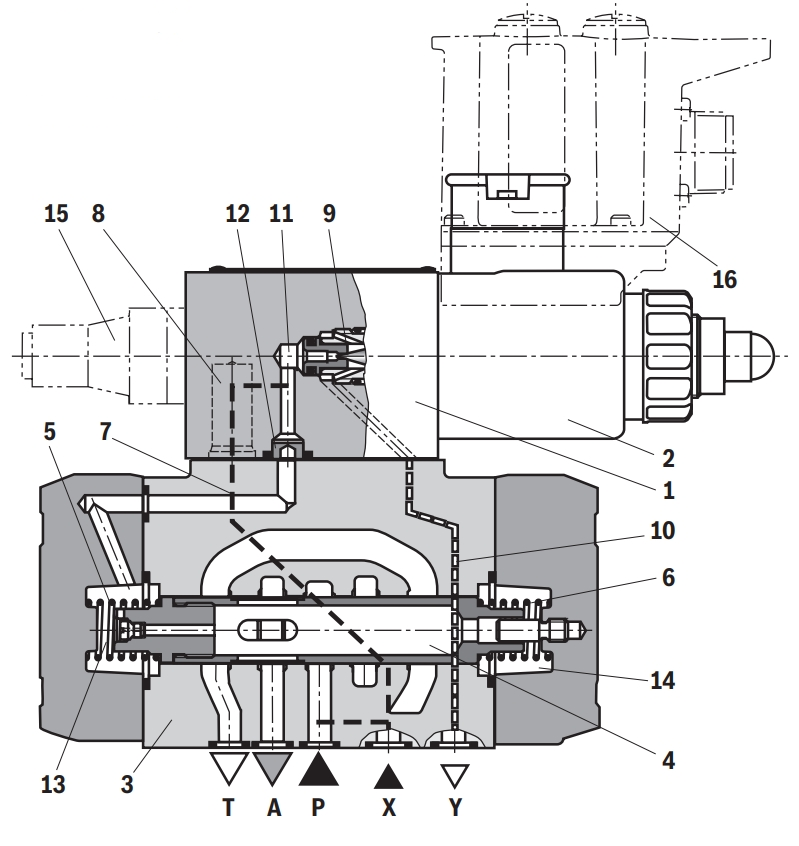

関数、セクション
バルブタイプ3DRE（M）および3DRE（M）Eは、アクチュエータの圧力制限を伴うパイロット操作の3方向圧力低下バルブです。
これらは、システム圧力の還元（PからA）および制限（A〜T）に使用されます。
設定
バルブは、2つの主要なアセンブリで構成されています。
▶比例ソレノイド（2）を備えたパイロット制御バルブ（1）、オプションでは最大圧力制限（15）
▶メインバルブ（3）メインコントロールスプール（4）
関数
▶パイロット制御バルブ（1）を介してポートAで削減される圧力の値に依存する設定。
▶抑制されたポートPを使用すると、スプリング（5）および（6）がメインコントロールスプール（4）をその中心位置に保持します。
このようにして、アクチュエータでの起動ジャンプが防止されます。
▶パイロット液は、流れコントローラー（8）を介して、コントロールチャンバー（11）を介してスロットルギャップ（9）を介して、ライン（10）を介してポートYに流れます。この接続は、ゼロ圧力でタンクに導かれます。
圧力削減
▶コマンド値の関数としてのコントロールチャンバー（11）のパイロット圧力の蓄積。
▶スプリングチャンバー（13）のノズル（12）と右へのメインコントロールスプール（4）の動きを介した圧力の蓄積。
油圧液はPからAに流れます
▶ポートAのアクチュエータ圧力は、スプリングチャンバーで利用できます（14）。
▶ポートAの圧力の上昇パイロット制御バルブ（1）のセット圧力により、メインスプール（4）が左に移動します。ポートAの圧力は、パイロット制御バルブのセット圧力とほぼ同じです（1）。
圧力制限
▶ポートAの圧力がパイロット制御バルブ（1）のセット圧力を超えると、メインコントロールスプール（4）がさらに左に移動します。
▶これにより、AからTへの接続が開き、ポートAの保留中の圧力が設定コマンド値に制限されます。
