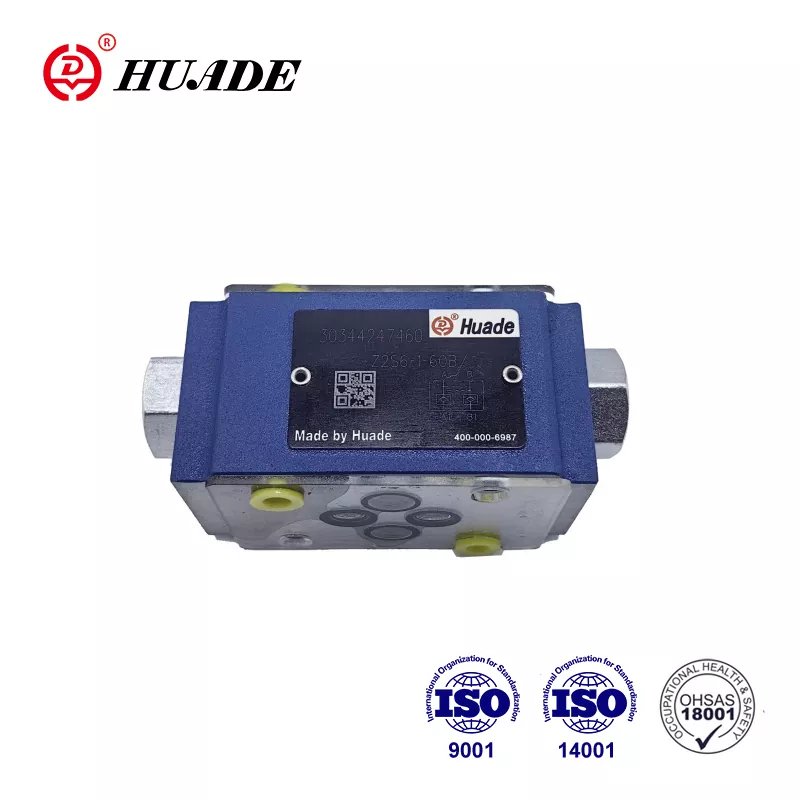

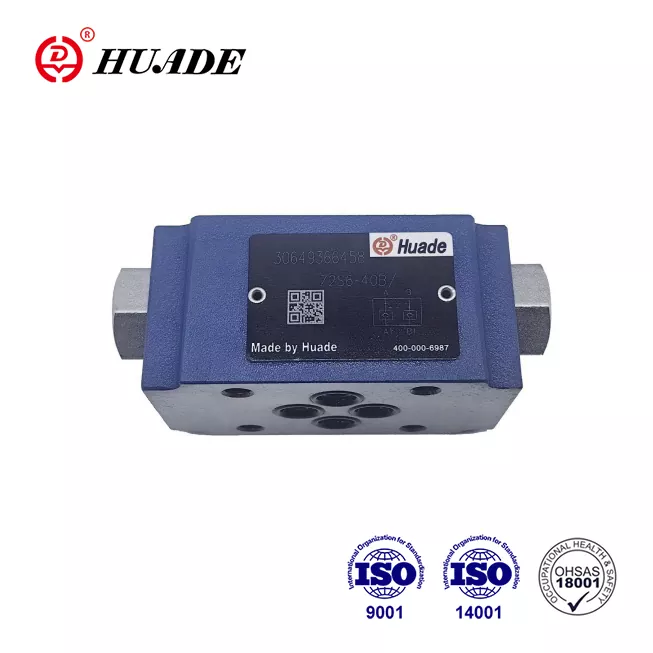

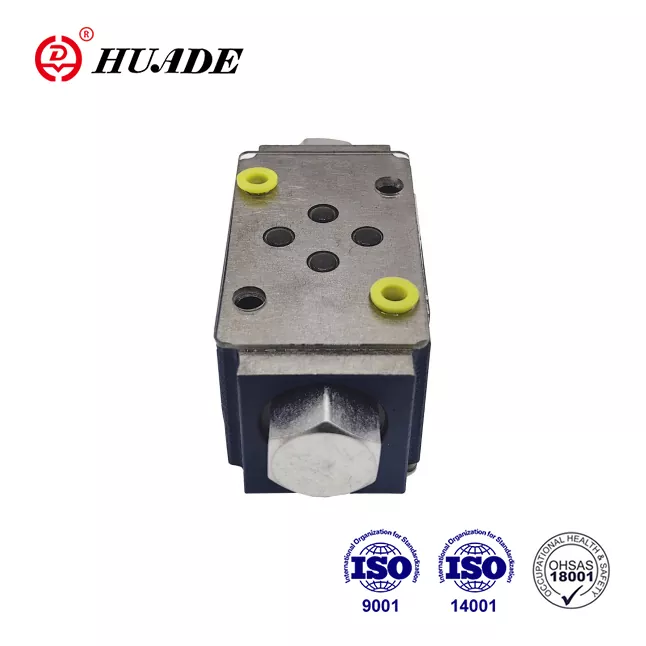

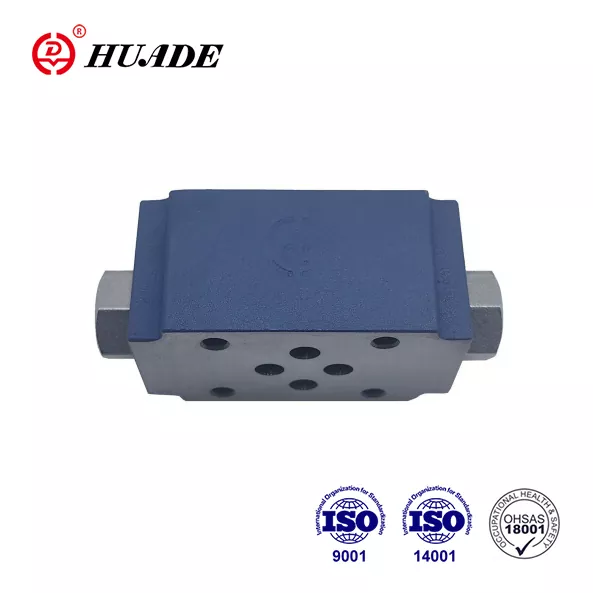

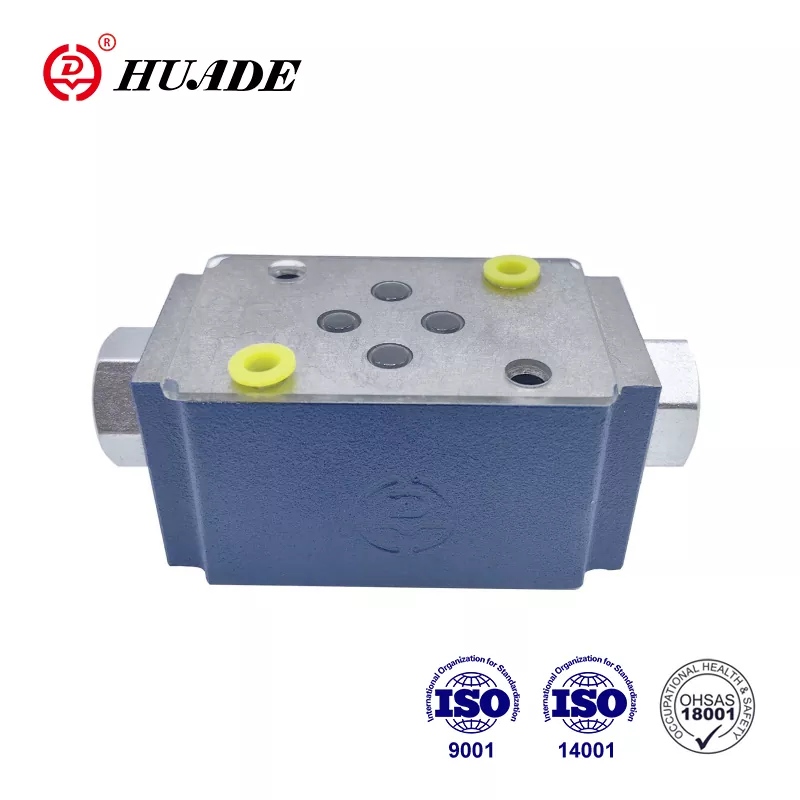

チェックバルブサンドイッチプレート Z2S 6

Huafilter の主な事業は、Huade® 油圧製品の輸出と油圧システムの修理です。当社は2023年に北京華徳油圧工業グループの唯一の海外正規代理店となりました。このチェックバルブサンドイッチプレートZ2S 6の価格はよりリーズナブルです。中国や海外でも盛んに販売されています。経験豊富なエンジニアによるタイムリーな技術サポートにより、優れたアフターサービスを提供します。すべての油圧バルブの品質を 1 年間保証します。高品質、低価格、安定した性能の油圧バルブをお探しの場合は、ぜひ当社までお問い合わせください。

製品説明

1979 年から 7 年間にわたって Rexroth と協力してきた経験により、Huade は Rexroth の最先端技術を取り入れました。 Huade® 逆止弁 Z2S 6 は、Rexroth が提供する同じシリーズを完全に置き換えることができます。より良い価格が設定されています。工場はISO9001、ISO14001、OH SAS18001を取得しています。 Huade® 油圧バルブは、信頼性の高い性能により軍事産業で使用されています。このラインの同様の製品よりも高度な技術と耐久性を備えています。中国では有名なナショナルブランドです。

チェックバルブサンドイッチプレートZ2S 6の製品パラメータ

サイズ	6	10	16	22
最大流量 (L/分)	60まで	120まで	300まで	450まで
最高使用圧力(MPa)	31.5まで
クラッキング圧力 (MPa)	特性曲線を参照
方向	記号を参照
面積率	A1/A2=1:3	A1/A2=1:11.45	A1/A2=1:11.8	A1/A2=1:13.6
面積率	A1/A2=1:3	A3/A2=1:2.86	A3/A2=1:2.8	A3/A2=1:2.8
圧力流体	鉱物油（NBRシール用）またはリン酸エステル（FPMシール用）
圧力流体温度範囲（℃）	-30～+80
粘度範囲 (mm2/s)	2.8～500
重量 (kg)	約0.8	約3	約6.5	約12

チェックバルブサンドイッチプレートZ2S 6の製品特長と用途

特徴：

▶ 垂直スタッキングアセンブリ用

▶ 1 つまたは 2 つのサービスポートを漏れなく閉鎖する場合

▶ Din 24 340 フォーム A、ISO4401、CETOP への移植パターン - RP 121H

応用：

このチェックバルブZ2Sは縦積み設置に使用します。必要に応じて、1 つまたは 2 つの作動油ポートを漏れなく密閉できます。

逆止弁サンドイッチプレート Z2S 6の機能・部位・記号

油圧パイロット操作逆止弁タイプ Z2S はサンドイッチプレート設計です。これらは、1 つまたは 2 つのサービスポートを長期間にわたっても漏れなく閉鎖するために使用されます。フリーフローは、A1 から A2 または B1 から B2 に発生します。 A1 B1 の逆方向の流れが遮断されます。流体が A1 から A2 に流れると、スプール (1) が圧力を受けて右に押され、ボールポペットバルブ (2) が開き、ポペット (3) が開きます。バルブを確実に正しく閉じるには、方向制御バルブの A2 B2 サービスポートを中立位置でタンクに接続する必要があります。

Z2Sのシンボル

Z2S 6の断面図

Z2Sの代表回路例
