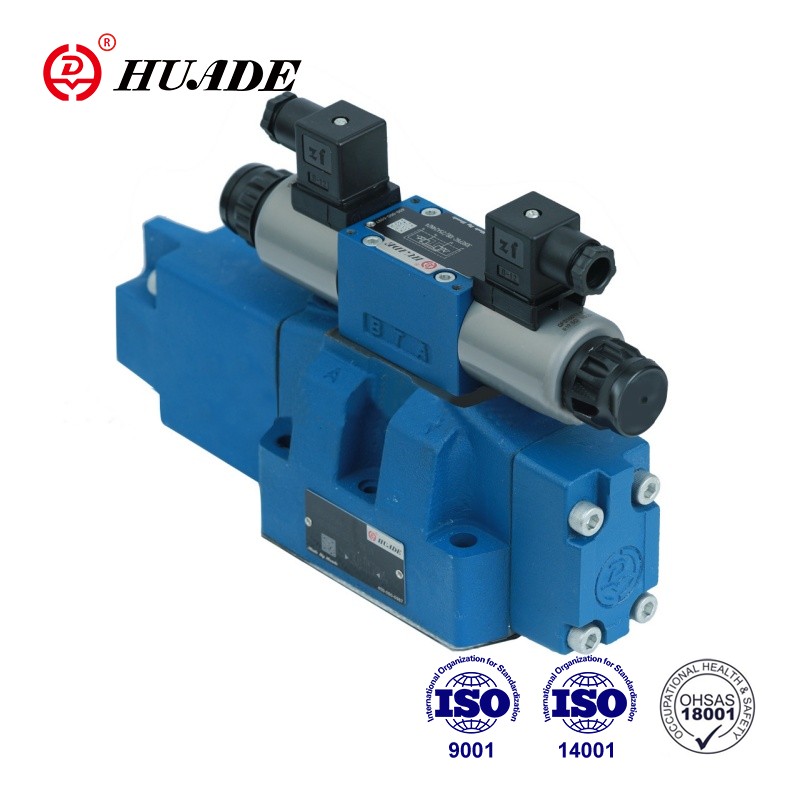

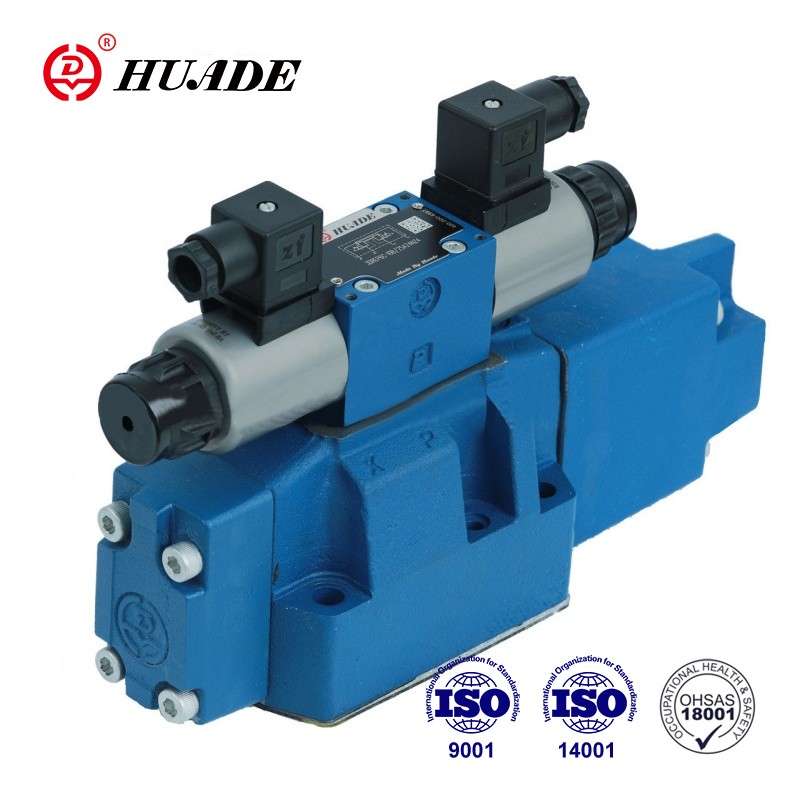

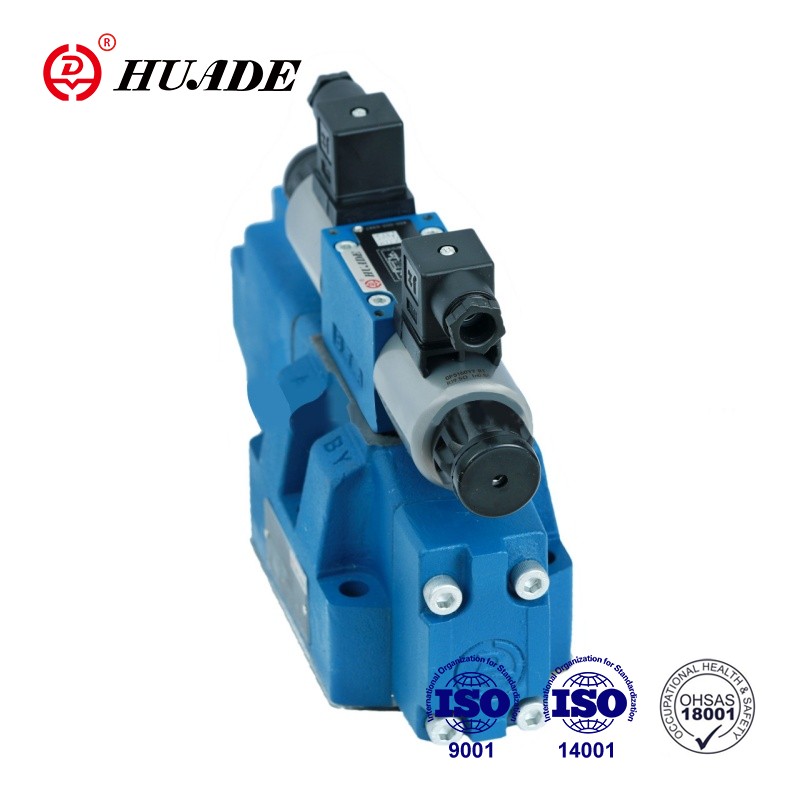

タイプHD-4WRZバルブは、比例ソレノイドを介して作動する4方向バルブです。それらは、流れの方向と速度を制御するために使用されます。 Huade Hydraulicは、Rexrothからハイテクを導入しました。長年にわたる独立した研究開発の後、Huadeが生成する比例バルブは優れたパフォーマンスを備えており、これは最高のブランドのバルブに匹敵します。
| 油圧 | |||||
| 公称サイズ | 10 | 16 | 25 | 32 | |
| 動作圧力 | パイロットオイル供給外部 | 3〜10 | |||
| - パイロットバルブ（MPA） | パイロットオイル供給内部 | 10〜31.5 | 10〜35 | ||
| - メインバルブ（MPA） | 31.5 | 35 | |||
| リターンライン圧力（MPA） | ポートT（パイロットオイルドレインエプフォーム） | 31.5 | 25 | 25 | 15 |
| ポートT（パイロットオイルドレインインターマル） | 3 | ||||
| ポートY | 3 | ||||
| スプールの動きのためのパイロットオイルボリューム（CM3）0〜100％ | 1.7 | 4.6 | 10 | 26.5 | |
| 入力信号の段階的な形式のポートXおよびY（L/min）でのパイロットオイルフロー0〜100％ | 3.5 | 5.5 | 7 | 15.9 | |
| メインバルブを流れる（L/min） | 170 | 460 | 870 | 1600 | |
| ヒステリシス％ | ≤6 | ||||
| 圧力液 | ミネラルOI1からDIN 51 524 | ||||
| 圧力流体温度範囲（℃） | -20〜80 | ||||
| 粘度範囲（mm2/s） | 20〜380 | ||||
| インストール | オプション、できれば水平 | ||||
| バージョンWRZの重量...（wrze "さらに0.2kg） | 7.8 | 13.4 | 18.2 | 42.2 | |
| 電気 | |||
| バルブタイプ | 9月 | 縮む | |
| 電圧タイプ | DC | ||
| max.current（a） | 1.5 | 2.5 | |
| ソレノイドコイル抵抗（ω） | 20℃での寒い値 | 4.8 | 2 |
| Max. -Warm Value | 7.2 | 3 | |
| 保護 | IP65 | ||
| コイル温度（℃） | 最大150 | ||
| 義務 ％ | 100 | ||
| コントロールエレクトロニクス | HD-VT-VSPA2-50-1x/。 | 統合されたコントロールエレクトロニクス | |
特徴：
▶パイロット操作比例方向バルブ
▶サブプレートマウント用
▶流れの方向と速度の制御
▶スプリング中心コントロールスプール
▶単一のソースからのバルブと比例制御電子機器
応用：
HD-4WRZバルブの機能は、流れの方向と速度を制御することです。
バルブは基本的に、パイロットバルブ①、メインスプール④、メインバルブ⑥、およびセンタースプリング③で構成されています。デオレノイドbが脱退した状態で、コントロールスプールは右に移動します。パイロットバルブへのパイロットオイル供給は、ポートPまたはポートXを介して外部に内部になります。パイロットバルブを介してパイロットバルブを介して圧力チャンバーに流れ、電気入力信号に比例してメインスプールを移動します。
ソレノイドAが脱退した状態にあるため、メインスプールは左に移動します。PからBへの接続、およびAからTに接続します。ソレノイドの脱線、コントロールスプールとパイロットスプールは中心位置に戻ります。
比例方向バルブ4WRZ-7Xのシンボル
パイロットオイル供給
