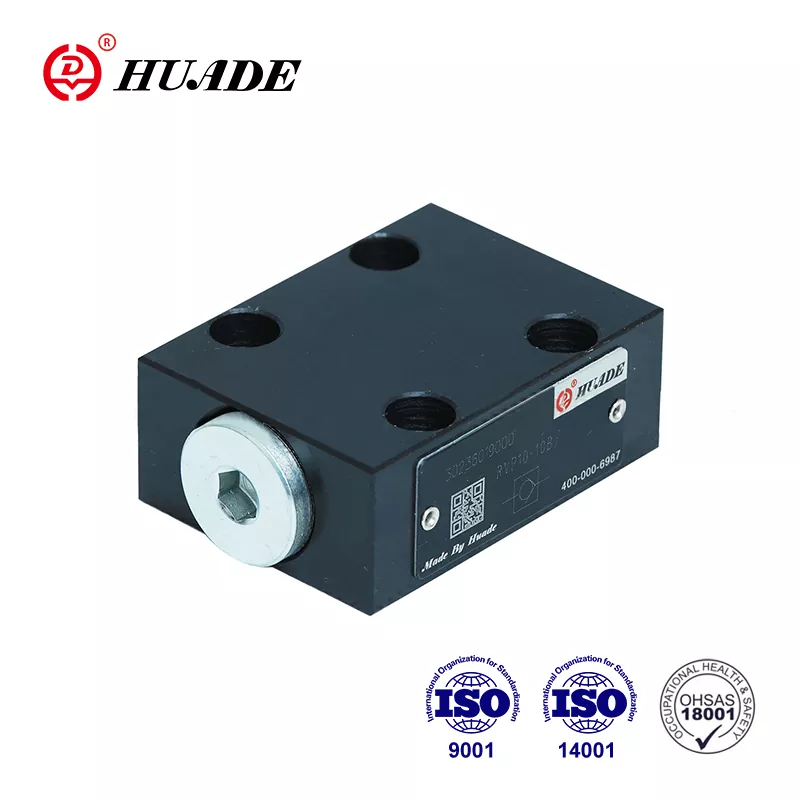

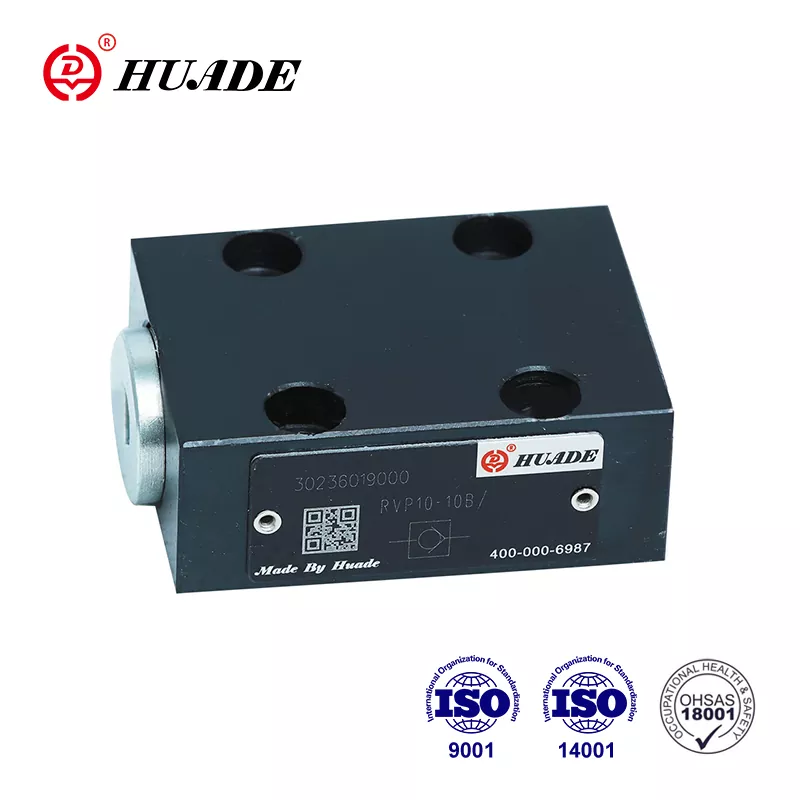

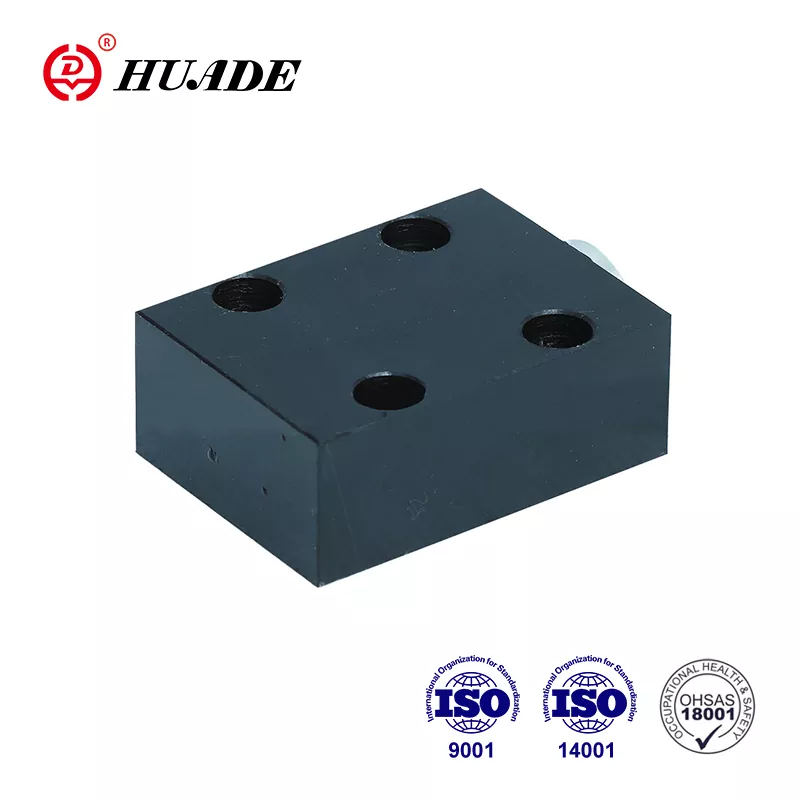

チェックバルブ RVP 12

1979 年の中国とドイツ政府間の戦略的協力により、Huade はレックスロスの最先端技術を導入しました。 Huade® 逆止弁 RVP 12 は Rexroth の RVP 12 と互換性があります。Huade の商品は国際規格、すなわち ISO9001、ISO14001、OH SAS18001 に準拠しています。工場は、工場出荷前にすべての逆止弁 RVP 12 の優れた品質を保証するための優れた検査システムで品質に重点を置いています。 Huadeの製品は中国の軍事産業やその他の分野で広く使用できます。中国の信頼できるブランドです。

逆止弁 RVP 12 の製品パラメータ

逆止弁 RVP 12 の製品特長と用途

特徴：

▶ サブプレート接続

▶ 一方向での漏れのない密閉

応用：

逆止弁 RVP 12 は主にポンプの出口で背圧弁やバイパス弁として使用されます。

逆止弁 RVP12 製作詳細

逆止弁ＲＶＰ１２は、圧力損失の小さいポペット弁構造である。構造図は以下の通りです。これは、好ましくは、一方向の流れの漏れをなくし、反対方向の自由な流れを可能にするという役割を果たします。基本的に、ハウジング (1)、ポペット (2)、圧縮バネ (3)、およびバネ シート (4) で構成されます。 ）。ポペット (2) のストロークは外径でガイドされ、機械的なストップによって制限されます。内蔵の圧縮バネ(3)が閉動作をサポートします。さらに、バルブを通る流れがないときでも、圧縮バネ (3) がポペット (2) を閉位置に保持します。

シンボル

構造図

①ハウジング ②ポペット ③スプリング ④スプリングシート

チェックバルブ RVP 12 のお知らせ

1. 液体は濾過する必要があります。最小フィルター粗さは20㎛です。

2. タンクは密閉し、空気入口にエアフィルターを取り付ける必要があります。

3.工場出荷時にサブプレートのない製品は、必要な場合は特別に注文してください。

4. バルブ固定ねじは高強度レベル（クラス10.9）を使用してください。サンプルブックに記載されているパラメータに合わせて選択してご使用ください。

5. バルブと連動する面の粗さは0.8以上必要です。

6. 相手材の表面仕上げは0.01/100mmまでとなります。
